换热站施工工艺

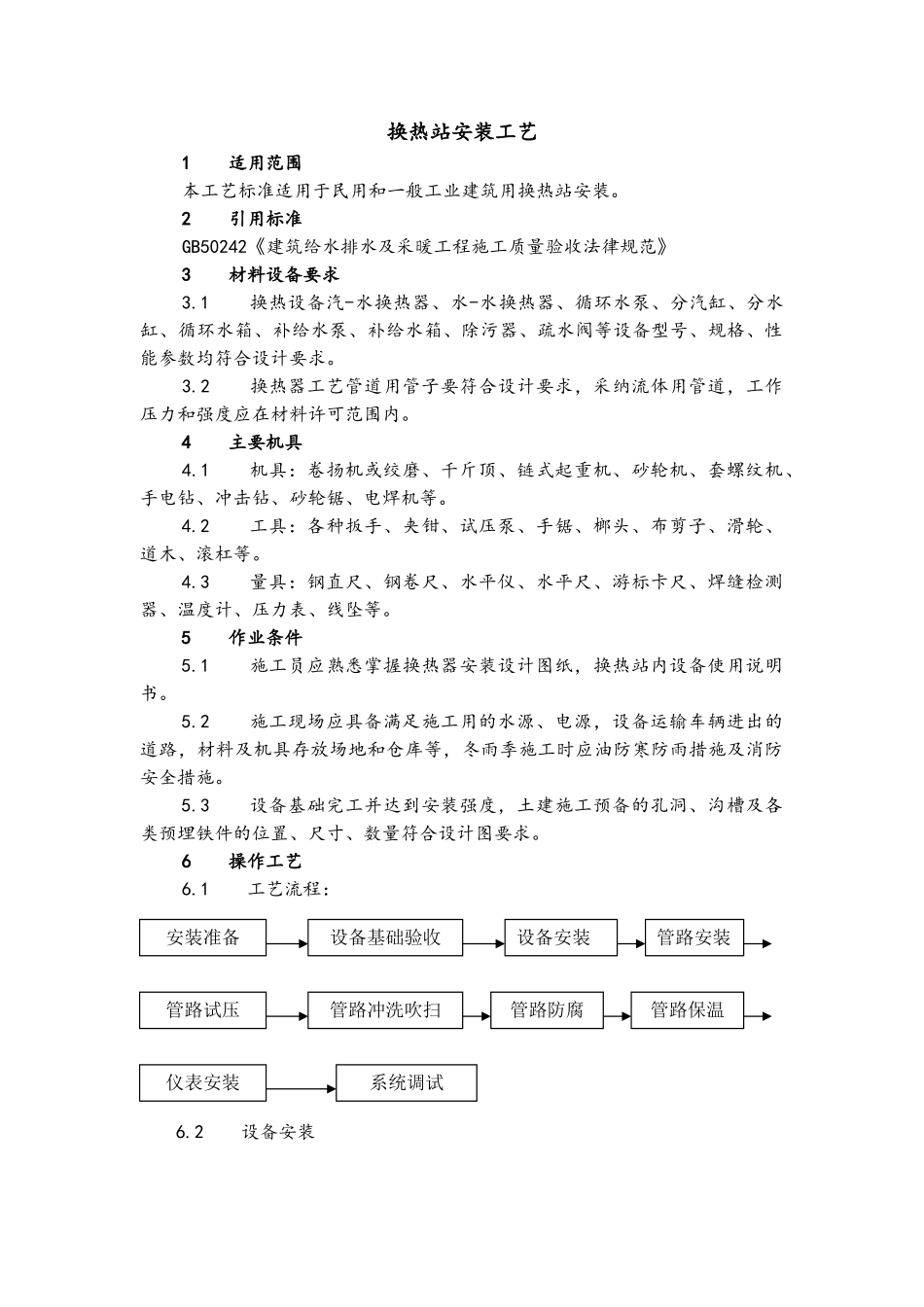

换热站施工工艺_第1页
1/4

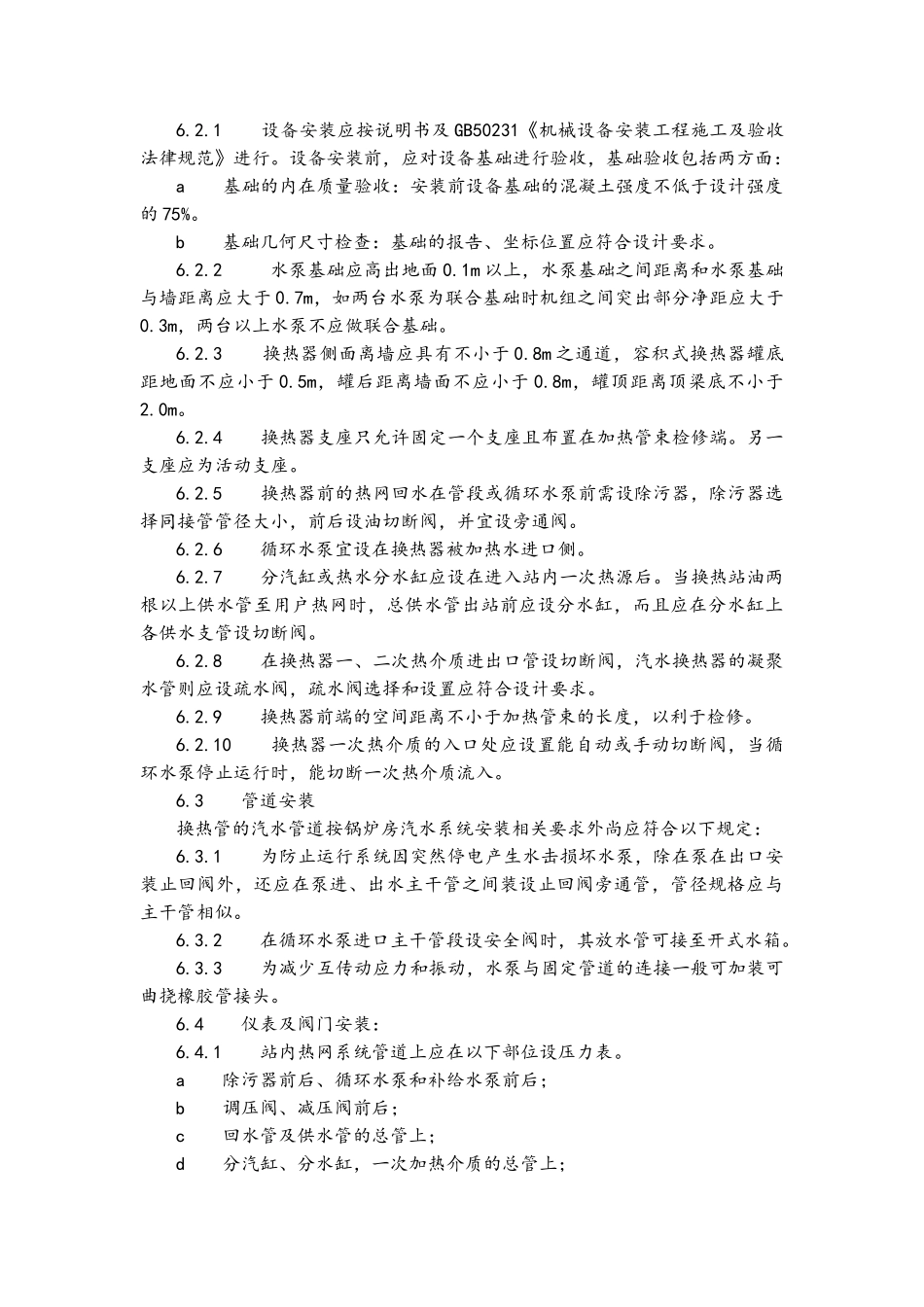

换热站施工工艺_第2页
2/4

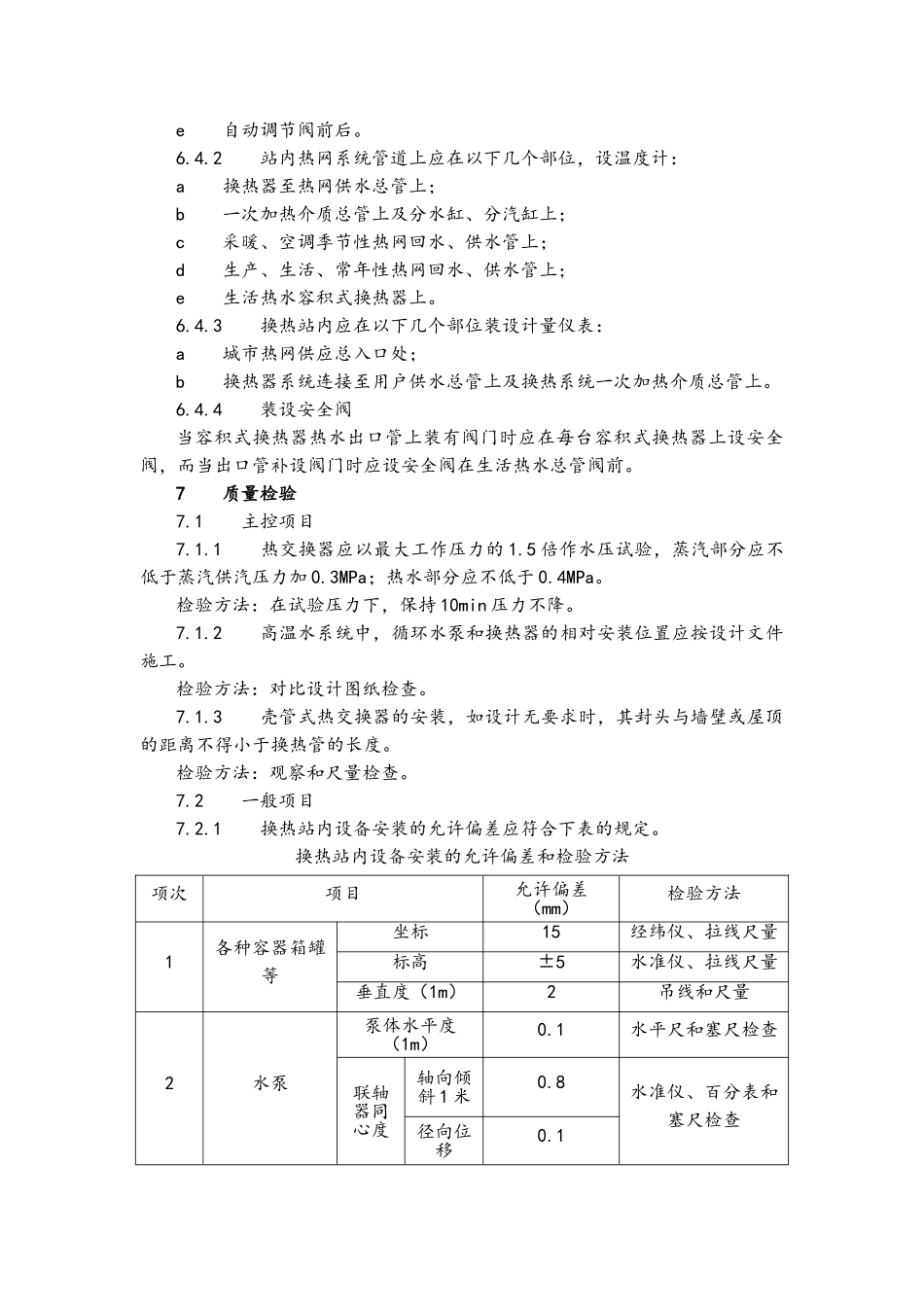

换热站施工工艺_第3页
3/4
换热站安装工艺1 适用范围本工艺标准适用于民用和一般工业建筑用换热站安装。2 引用标准GB50242《建筑给水排水及采暖工程施工质量验收法律规范》3 材料设备要求3.1 换热设备汽-水换热器、水-水换热器、循环水泵、分汽缸、分水缸、循环水箱、补给水泵、补给水箱、除污器、疏水阀等设备型号、规格、性能参数均符合设计要求。3.2 换热器工艺管道用管子要符合设计要求,采纳流体用管道,工作压力和强度应在材料许可范围内。4 主要机具4.1 机具:卷扬机或绞磨、千斤顶、链式起重机、砂轮机、套螺纹机、手电钻、冲击钻、砂轮锯、电焊机等。4.2 工具:各种扳手、夹钳、试压泵、手锯、榔头、布剪子、滑轮、道木、滚杠等。4.3 量具:钢直尺、钢卷尺、水平仪、水平尺、游标卡尺、焊缝检测器、温度计、压力表、线坠等。5 作业条件5.1 施工员应熟悉掌握换热器安装设计图纸,换热站内设备使用说明书。5.2 施工现场应具备满足施工用的水源、电源,设备运输车辆进出的道路,材料及机具存放场地和仓库等,冬雨季施工时应油防寒防雨措施及消防安全措施。5.3 设备基础完工并达到安装强度,土建施工预备的孔洞、沟槽及各类预埋铁件的位置、尺寸、数量符合设计图要求。6 操作工艺6.1 工艺流程:6.2 设备安装安装准备设备基础验收设备安装管路安装管路试压管路冲洗吹扫管路防腐管路保温仪表安装系统调试6.2.1 设备安装应按说明书及 GB50231《机械设备安装工程施工及验收法律规范》进行。设备安装前,应对设备基础进行验收,基础验收包括两方面:a 基础的内在质量验收:安装前设备基础的混凝土强度不低于设计强度的 75%。b 基础几何尺寸检查:基础的报告、坐标位置应符合设计要求。6.2.2 水泵基础应高出地面 0.1m 以上,水泵基础之间距离和水泵基础与墙距离应大于 0.7m,如两台水泵为联合基础时机组之间突出部分净距应大于0.3m,两台以上水泵不应做联合基础。6.2.3 换热器侧面离墙应具有不小于 0.8m 之通道,容积式换热器罐底距地面不应小于 0.5m,罐后距离墙面不应小于 0.8m,罐顶距离顶梁底不小于2.0m。6.2.4 换热器支座只允许固定一个支座且布置在加热管束检修端。另一支座应为活动支座。6.2.5 换热器前的热网回水在管段或循环水泵前需设除污器,除污器选择同接管管径大小,前后设油切断阀,并宜设旁通阀。6.2.6 循环水泵宜设在换热器被加热水进口侧。6.2.7 分汽缸或热水分水缸应设在进入站内一次热源后。当换热站油两根以上供水管...
