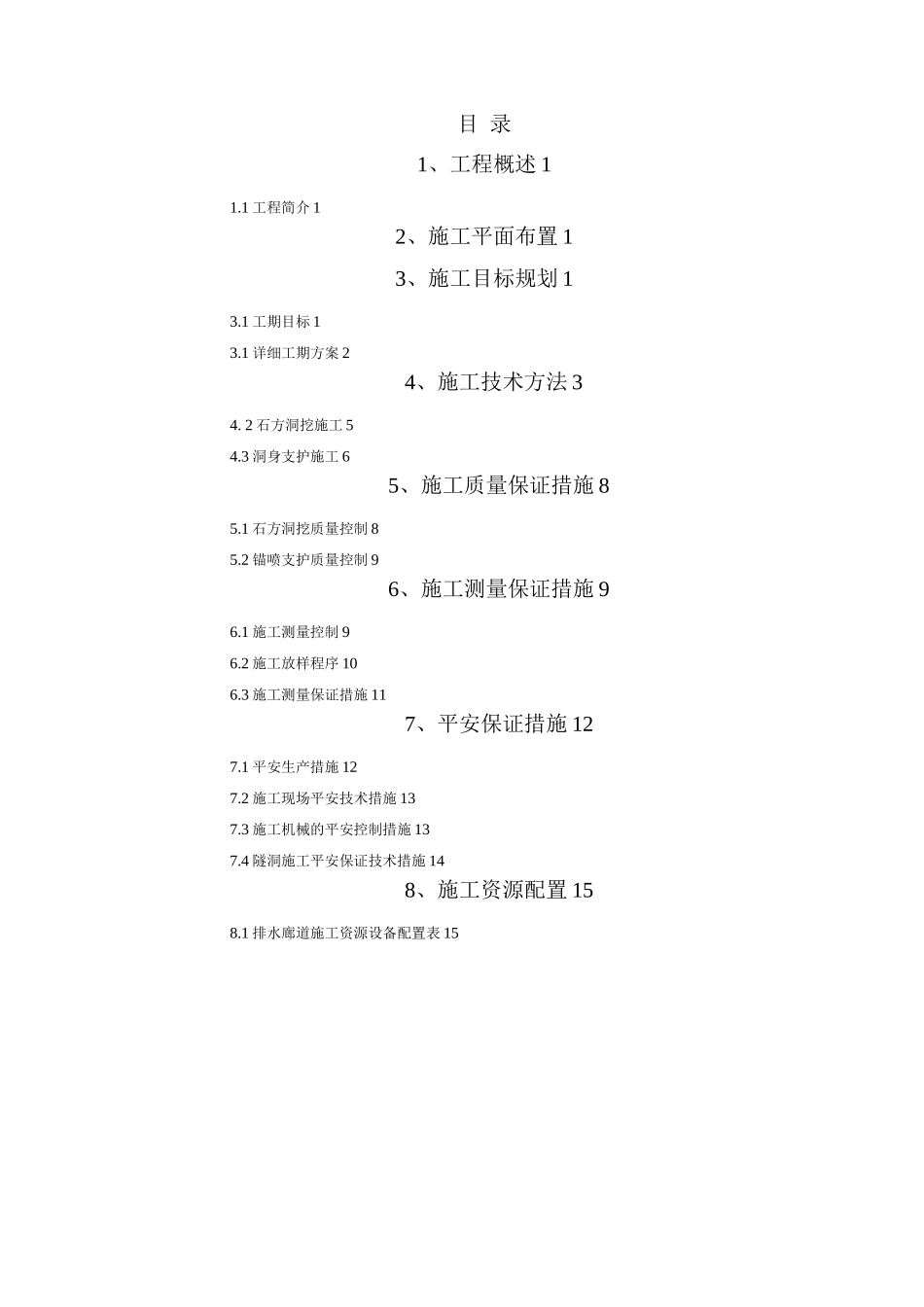

目 录1、工程概述 11
1 工程简介 12、施工平面布置 13、施工目标规划 13
1 工期目标 13
1 详细工期方案 24、施工技术方法 34
2 石方洞挖施工 54
3 洞身支护施工 65、施工质量保证措施 85
1 石方洞挖质量控制 85
2 锚喷支护质量控制 96、施工测量保证措施 96
1 施工测量控制 96
2 施工放样程序 106
3 施工测量保证措施 117、平安保证措施 127
1 平安生产措施 127
2 施工现场平安技术措施 137
3 施工机械的平安控制措施 137
4 隧洞施工平安保证技术措施 148、施工资源配置 158
1 排水廊道施工资源设备配置表 15高压钢管上层排水廊道施工方案1、工程概述1
1 工程简介洪屏抽水蓄能电站引水系统采纳二洞四机的布置型式，其中高压钢管上层排水廊道长为344
66m,坡度为 1%,水流顺流至 PD*4 探洞方向，开挖断面为城门洞型，断面宽*高为 2
5m*3m,此段施工原则上由 PD*4 探洞进入，在 PD*4 探洞 1+290m 处进入上层排水廊道工作面
2、施工平面布置遵循"有利施工、便于管理 的布置原则，力求布置紧凑，规模精简，以降低工程造价
施工现场供风、供水、供电、通讯系统如下：现场供风：利用现有 2#支洞洞的 2 台 20m /min 移动式电动空压机，采纳*108x4 无缝供风钢管通过 2#中平洞及 2#引水下竖井接引至排水廊道工作面
现场供水：在 2#引水下竖井扩挖至高程 185 处布置一水箱，利用 2#引水下竖井供水管路把水箱灌满，排水廊道的水从水箱引入
现场供电：利用 2#引水下竖井供电系统接引至排水廊道工作面
现场通讯：利用对讲机进展通讯
3、施工目标规划3

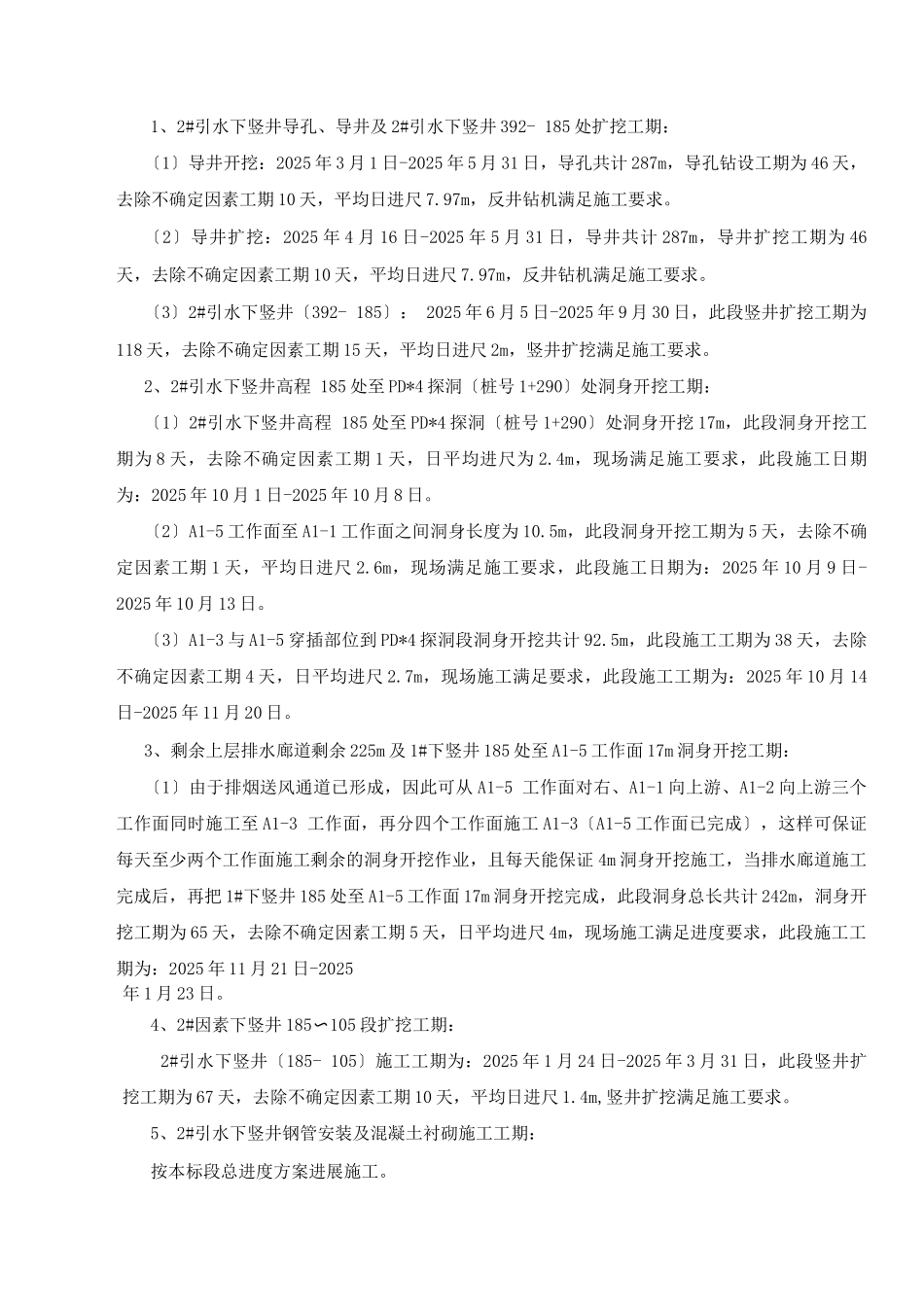

1 工期目标因 2#引水下竖井完工节点工期紧，当下竖井扩挖到排水廊道入处〔即 185 处〕，开场进展 2#下竖井与排水廊道连接
