排水计算规范及标准VIP专享

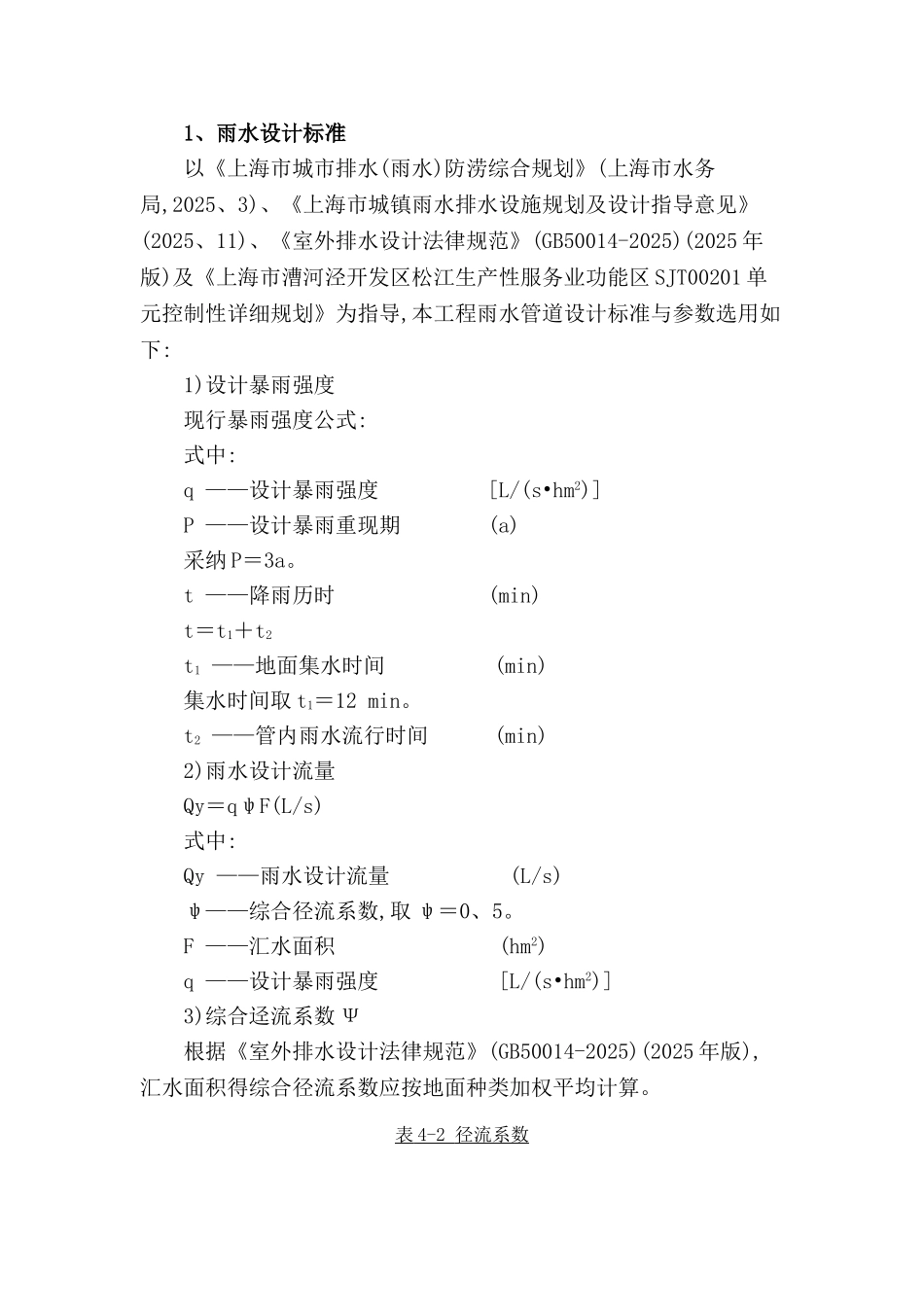

1、雨水设计标准以《上海市城市排水(雨水)防涝综合规划》(上海市水务局,2025、3)、《上海市城镇雨水排水设施规划及设计指导意见》(2025、11)、《室外排水设计法律规范》(GB50014-2025)(2025 年版)及《上海市漕河泾开发区松江生产性服务业功能区 SJT00201 单元控制性详细规划》为指导,本工程雨水管道设计标准与参数选用如下:1)设计暴雨强度现行暴雨强度公式:式中:q ——设计暴雨强度 [L/(s•hm2)]P ——设计暴雨重现期 (a)采纳 P＝3a。t ——降雨历时 (min)t＝t1＋t2t1 ——地面集水时间 (min)集水时间取 t1＝12 min。t2 ——管内雨水流行时间 (min)2)雨水设计流量Qy＝qψF(L/s)式中:Qy ——雨水设计流量 (L/s)ψ——综合径流系数,取 ψ＝0、5。F ——汇水面积 (hm2)q ——设计暴雨强度 [L/(s•hm2)]3)综合迳流系数 Ψ根据《室外排水设计法律规范》(GB50014-2025)(2025 年版),汇水面积得综合径流系数应按地面种类加权平均计算。表 4-2 径流系数 地面种类ψ各种屋面、混凝土或沥青路面0、85～0、95大块石铺砌路面或沥青表面处理得碎石路面0、55～0、65级配碎石路面0、40～0、50干砌砖石或碎石路面0、35～0、40非铺砌土路面0、25～0、35公园或绿地0、10～0、20根据《上海市城镇雨水排水设施规划及设计指导意见》(2025、11)综合本地区各用地种类及用地比例,并结合低影响开发理念,新建小区应采纳渗透调蓄等措施来降低雨水径流,计算得该地区综合径流系数 Ψ=0、5。4)管道粗糙系数钢筋砼管取 0、013。本次设计雨水流量按现行暴雨强度公式计算,并采纳新暴雨强度公式复核,取其中大值作为设计流量。5)雨水口收水能力计算上海市城市道路,采纳上海市暴雨强度公式计算;重现期取 3 年,沥青路面粗糙度系数取 0、011;综合迳流系数取 0、90;本工程道路标准断面雨水口单侧路面收水宽度为 10m,根据 30m 间距布置,以一个雨水口为计算单元, 汇水面积为 F2=300m2,路面集流时间 t1=3min,雨水口及连管流量应为雨水管设计重现期计算流量 2 倍。利 用 现 行 暴 雨 强 度 公 式 计 算 得 外 侧 路 面 雨 水 设 计 流 量Q=26、78L/s,立箅式双箅雨水口得泄水能力为 40L/s ,可满足收水要求。则本工程标准段雨水口间距 30m,采纳立箅式双箅雨水口。2、污水设计标准及参数以《上海市污水处理系统专业规划(2025-2040)》(上海市水务局,2025、9)及《上海市漕河泾开发区松江生产性服务业功能区SJT00201 单元控制性...
