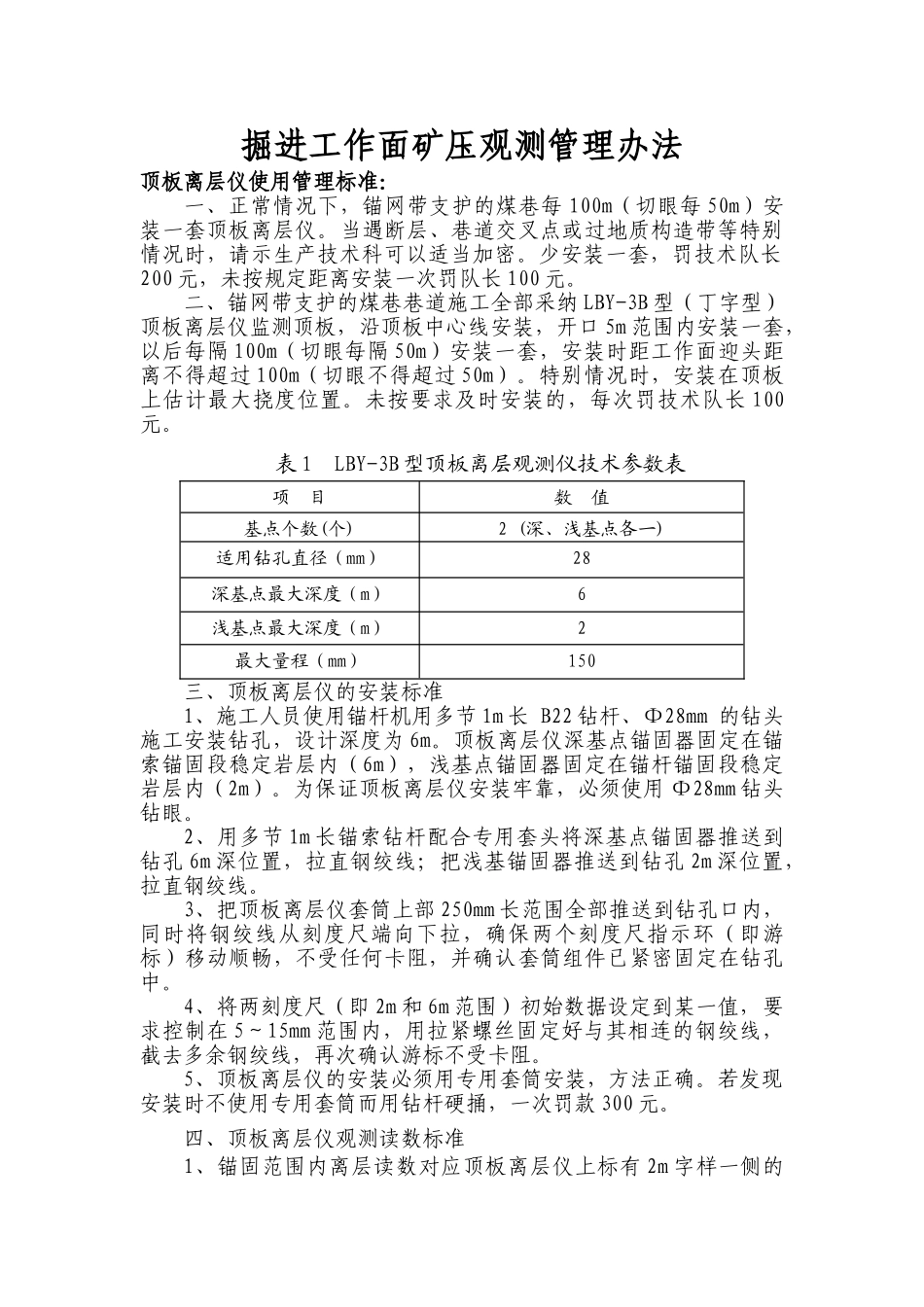

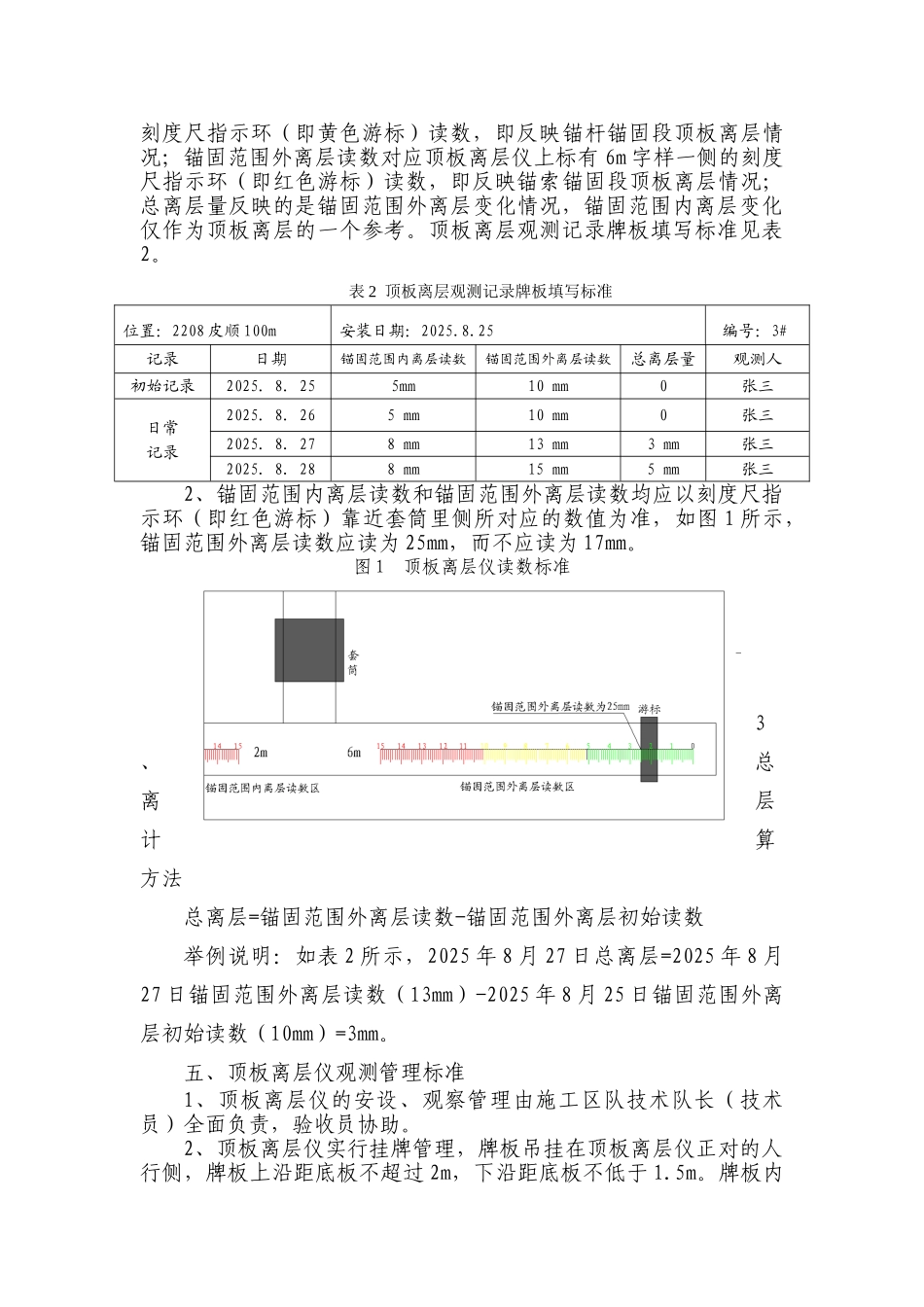

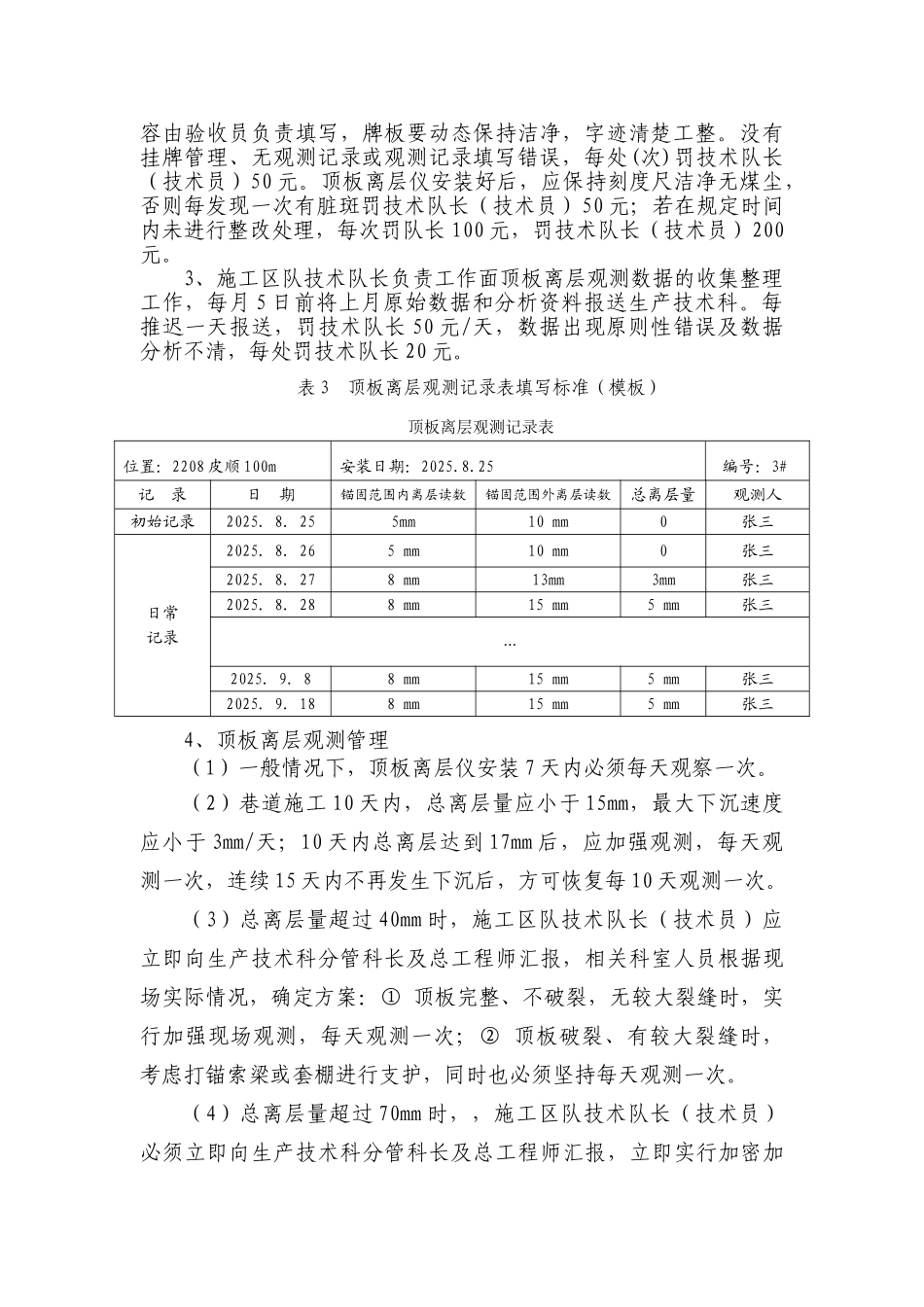

掘进工作面矿压观测管理办法顶板离层仪使用管理标准：一、正常情况下，锚网带支护的煤巷每 100m（切眼每 50m）安装一套顶板离层仪。当遇断层、巷道交叉点或过地质构造带等特别情况时，请示生产技术科可以适当加密。少安装一套，罚技术队长200 元，未按规定距离安装一次罚队长 100 元。 二、锚网带支护的煤巷巷道施工全部采纳 LBY-3B 型（丁字型）顶板离层仪监测顶板，沿顶板中心线安装，开口 5m 范围内安装一套，以后每隔 100m（切眼每隔 50m）安装一套，安装时距工作面迎头距离不得超过 100m（切眼不得超过 50m）。特别情况时，安装在顶板上估计最大挠度位置。未按要求及时安装的，每次罚技术队长 100元。表 1 LBY-3B 型顶板离层观测仪技术参数表项 目数 值基点个数(个)2 (深、浅基点各一)适用钻孔直径（mm）28深基点最大深度（m）6浅基点最大深度（m）2最大量程（mm）150三、顶板离层仪的安装标准1、施工人员使用锚杆机用多节 1m 长 B22 钻杆、Φ28mm 的钻头施工安装钻孔，设计深度为 6m。顶板离层仪深基点锚固器固定在锚索锚固段稳定岩层内（6m），浅基点锚固器固定在锚杆锚固段稳定岩层内（2m）。为保证顶板离层仪安装牢靠，必须使用 Φ28mm 钻头钻眼。2、用多节 1m 长锚索钻杆配合专用套头将深基点锚固器推送到钻孔 6m 深位置，拉直钢绞线；把浅基锚固器推送到钻孔 2m 深位置，拉直钢绞线。3、把顶板离层仪套筒上部 250mm 长范围全部推送到钻孔口内，同时将钢绞线从刻度尺端向下拉，确保两个刻度尺指示环（即游标）移动顺畅，不受任何卡阻，并确认套筒组件已紧密固定在钻孔中。4、将两刻度尺（即 2m 和 6m 范围）初始数据设定到某一值，要求控制在 5～15mm 范围内，用拉紧螺丝固定好与其相连的钢绞线，截去多余钢绞线，再次确认游标不受卡阻。5、顶板离层仪的安装必须用专用套筒安装，方法正确。若发现安装时不使用专用套筒而用钻杆硬捅，一次罚款 300 元。四、顶板离层仪观测读数标准1、锚固范围内离层读数对应顶板离层仪上标有 2m 字样一侧的刻度尺指示环（即黄色游标）读数，即反映锚杆锚固段顶板离层情况；锚固范围外离层读数对应顶板离层仪上标有 6m 字样一侧的刻度尺指示环（即红色游标）读数，即反映锚索锚固段顶板离层情况；总离层量反映的是锚固范围外离层变化情况，锚固范围内离层变化仅作为顶板离层的一个参考。顶板离层观测记录牌板填写标准见表2。表 2 顶板离层观测记录牌板...
