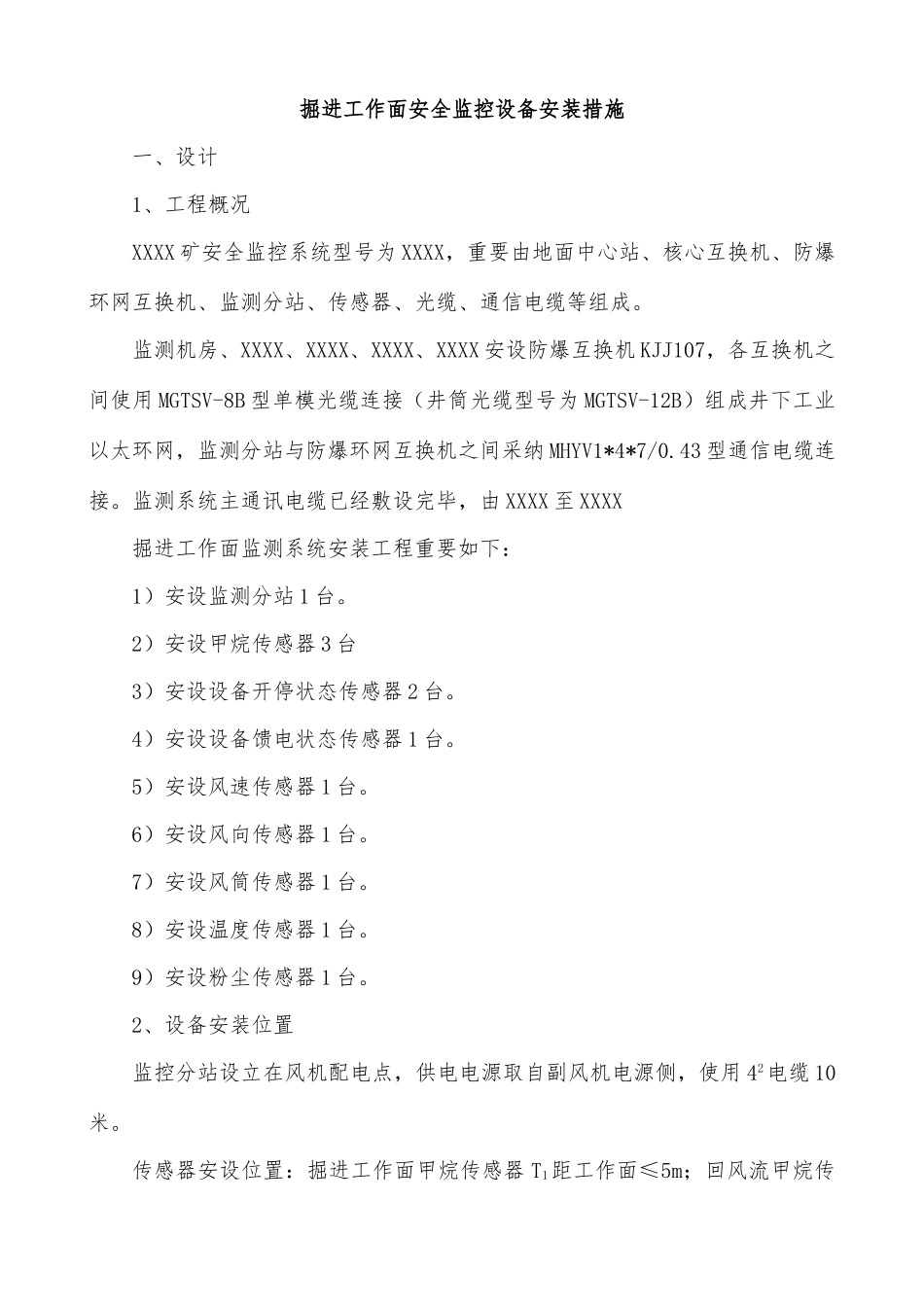

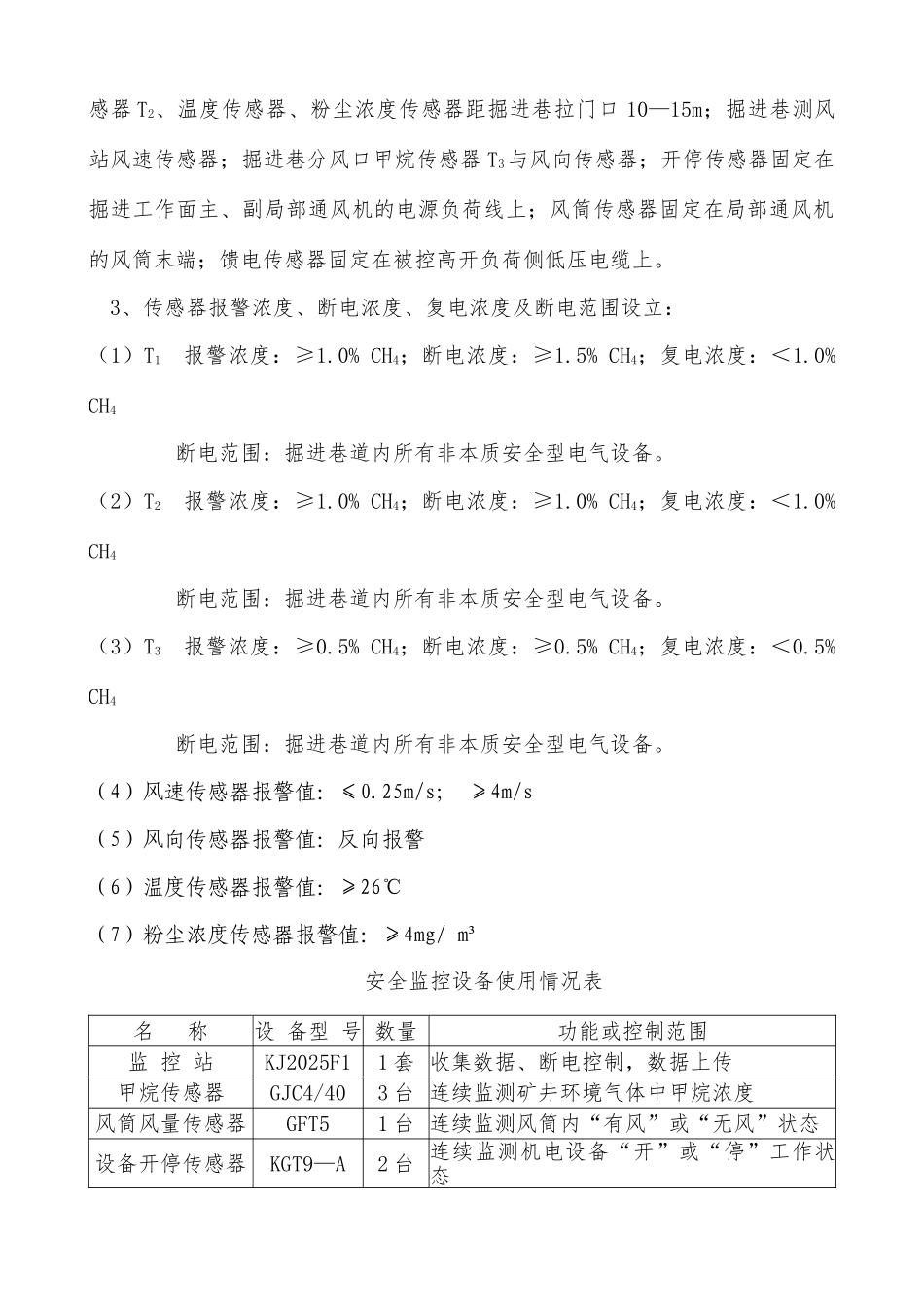

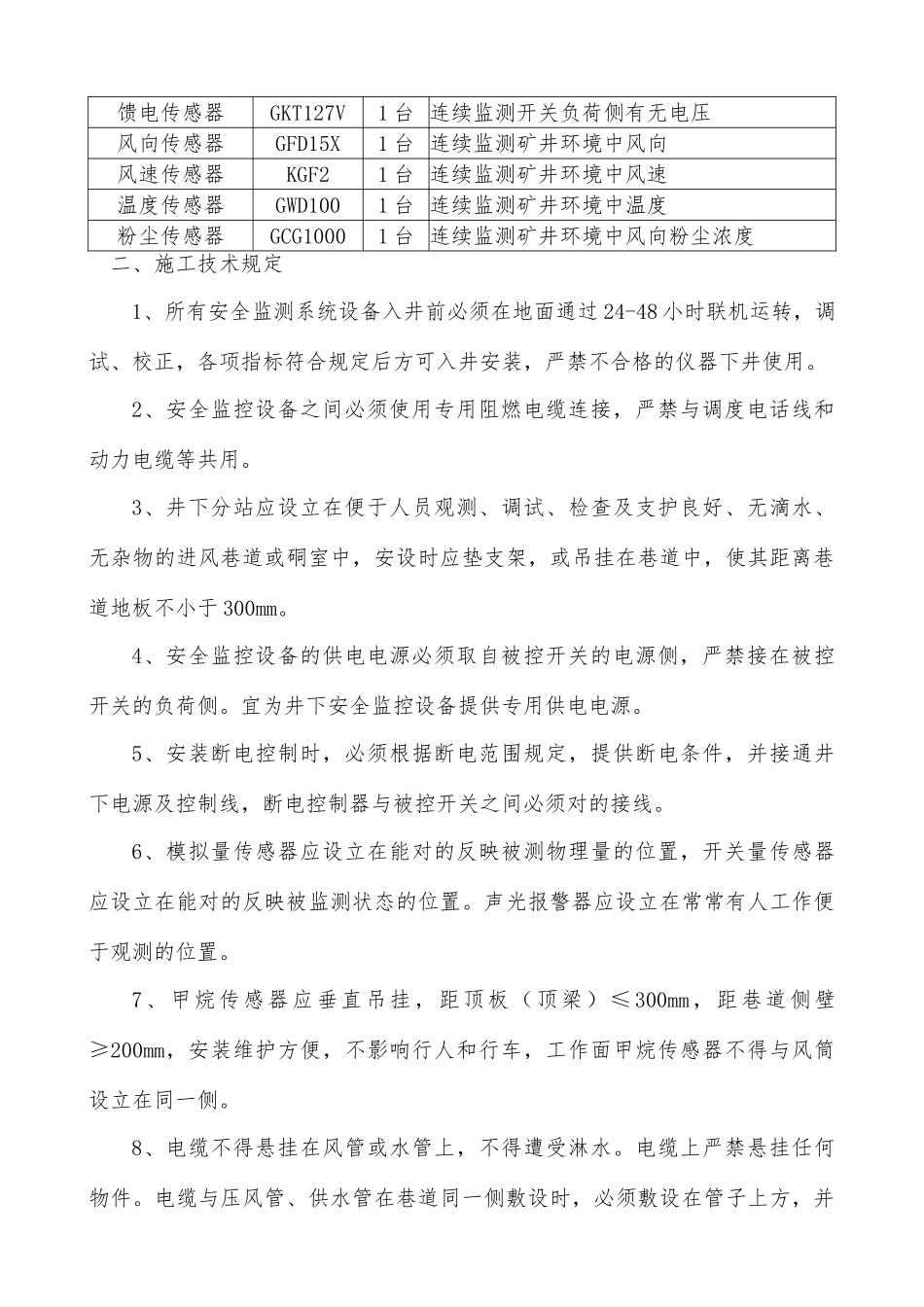

掘进工作面安全监控设备安装措施一、设计1、工程概况 XXXX 矿安全监控系统型号为 XXXX,重要由地面中心站、核心互换机、防爆环网互换机、监测分站、传感器、光缆、通信电缆等组成。监测机房、XXXX、XXXX、XXXX、XXXX 安设防爆互换机 KJJ107,各互换机之间使用 MGTSV-8B 型单模光缆连接(井筒光缆型号为 MGTSV-12B)组成井下工业以太环网,监测分站与防爆环网互换机之间采纳 MHYV1*4*7/0.43 型通信电缆连接。监测系统主通讯电缆已经敷设完毕,由 XXXX 至 XXXX掘进工作面监测系统安装工程重要如下:1)安设监测分站 1 台。2)安设甲烷传感器 3 台3)安设设备开停状态传感器 2 台。4)安设设备馈电状态传感器 1 台。5)安设风速传感器 1 台。6)安设风向传感器 1 台。7)安设风筒传感器 1 台。8)安设温度传感器 1 台。9)安设粉尘传感器 1 台。2、设备安装位置监控分站设立在风机配电点,供电电源取自副风机电源侧,使用 42电缆 10米。传感器安设位置:掘进工作面甲烷传感器 T1距工作面≤5m;回风流甲烷传感器 T2、温度传感器、粉尘浓度传感器距掘进巷拉门口 10—15m;掘进巷测风站风速传感器;掘进巷分风口甲烷传感器 T3与风向传感器;开停传感器固定在掘进工作面主、副局部通风机的电源负荷线上;风筒传感器固定在局部通风机的风筒末端;馈电传感器固定在被控高开负荷侧低压电缆上。3、传感器报警浓度、断电浓度、复电浓度及断电范围设立:(1)T1 报警浓度:≥1.0% CH4;断电浓度:≥1.5% CH4;复电浓度:<1.0% CH4断电范围:掘进巷道内所有非本质安全型电气设备。(2)T2 报警浓度:≥1.0% CH4;断电浓度:≥1.0% CH4;复电浓度:<1.0% CH4断电范围:掘进巷道内所有非本质安全型电气设备。(3)T3 报警浓度:≥0.5% CH4;断电浓度:≥0.5% CH4;复电浓度:<0.5% CH4断电范围:掘进巷道内所有非本质安全型电气设备。(4)风速传感器报警值:≤0.25m/s; ≥4m/s(5)风向传感器报警值:反向报警(6)温度传感器报警值:≥26℃(7)粉尘浓度传感器报警值:≥4mg/ m³安全监控设备使用情况表名 称设 备型 号 数量功能或控制范围监 控 站KJ2025F11 套 收集数据、断电控制,数据上传甲烷传感器GJC4/403 台 连续监测矿井环境气体中甲烷浓度风筒风量传感器GFT51 台 连续监测风筒内“有风”或“无风”状态设备开停传感器KGT9—A2 台 连续监测机电设备“开”或“停”工作状态馈电传感...
