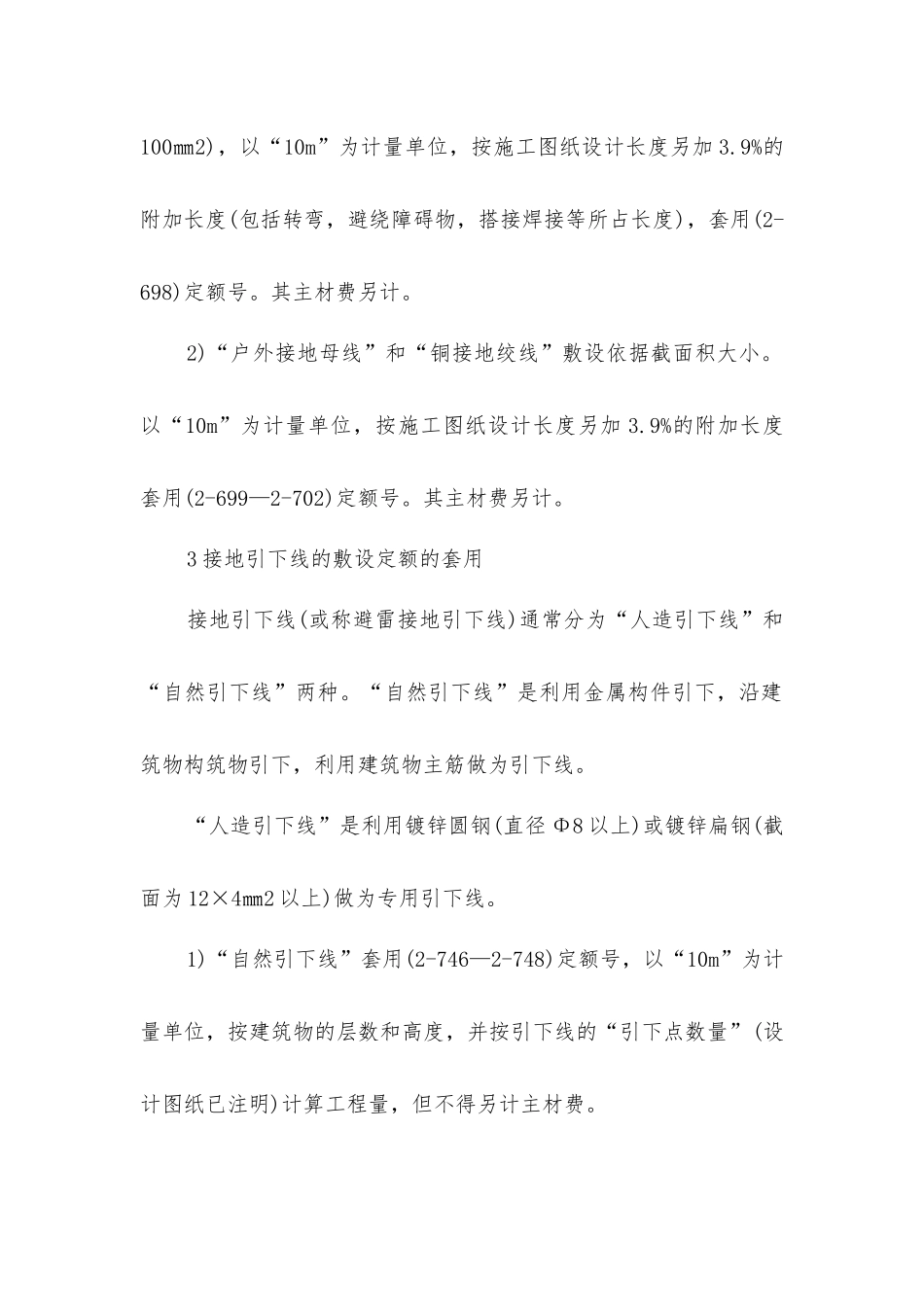

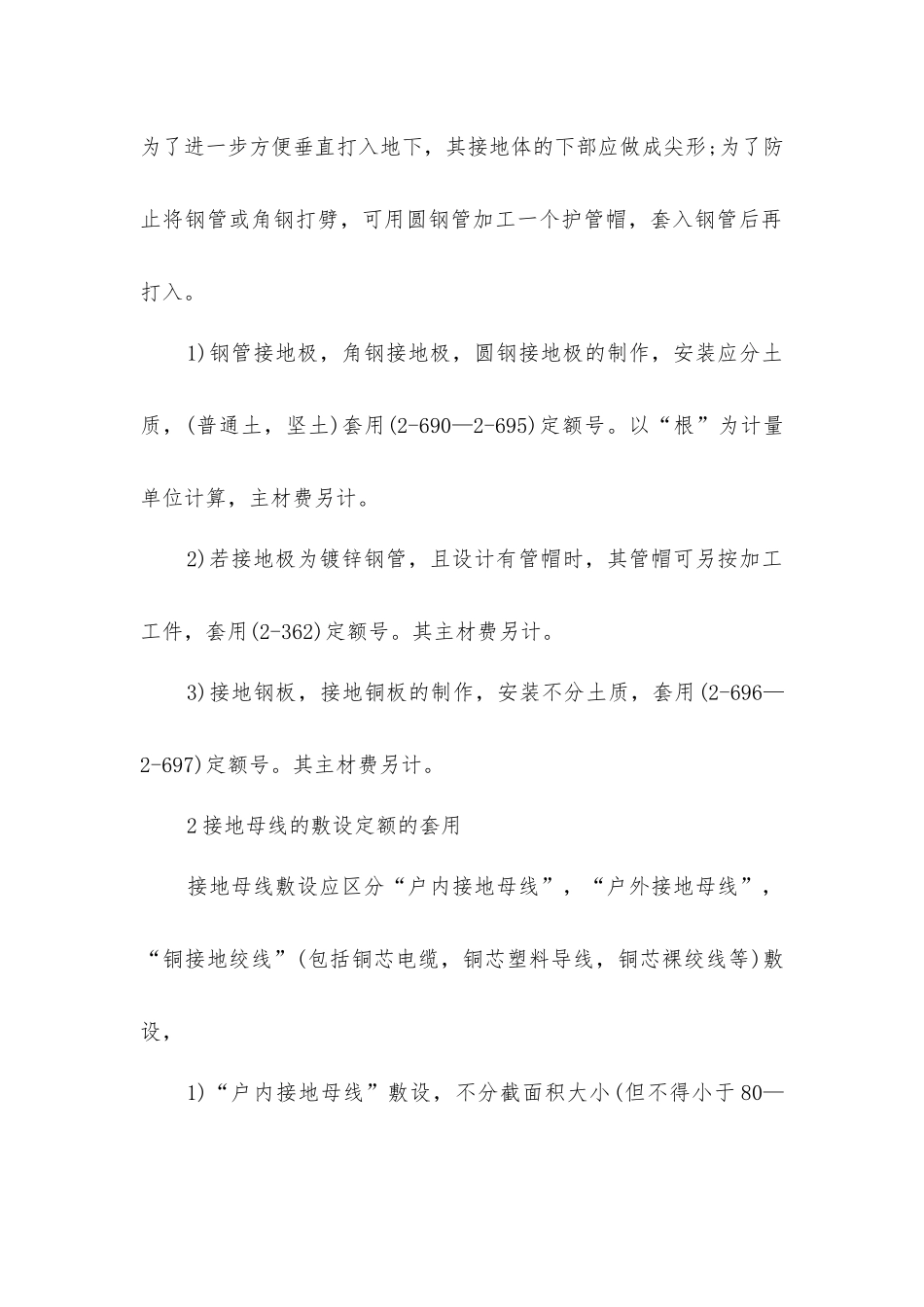

接地装置的安装及定额套用技巧所谓接地装置：是指由接地体，接地引下线组成的总称。它有“自然接地体”和“人工接地体”之分。1)自然接地体——该种接地体是利用和大地相接触的各种金属构件，金属管井，钢筋混凝土建筑物的基础，金属管道(燃气，煤气，蒸汽和各种易燃易爆管道严禁采纳)和设备等，作为接地体。2)人工接地体——该种接地体是人为直接埋入地下的。是专供接地用的，经过加工的各种型钢和钢管等，作为接地体。一 、 接 地 装 置 的 制 作 ， 安 装 的 定 额 套 用 ： ( 具 体 做 法 见XXO2D12)1.接地极(板)制作，安装的定额套用垂直接地体一般采纳角钢 (镀锌 L50×50×5)，钢管(镀锌SC50)，圆钢(镀锌 Φ20 以上)，接地钢板(铜板)(根据设计而定)等材料制成。(具体做法见 XXO2D12)钢管和角钢，圆钢的长度在无设计法律规范时(有设计有规定时，按设计法律规范计算)，一般每根长为 2.5m，水平间距一般为 5m。为了进一步方便垂直打入地下，其接地体的下部应做成尖形;为了防止将钢管或角钢打劈，可用圆钢管加工一个护管帽，套入钢管后再打入。1)钢管接地极，角钢接地极，圆钢接地极的制作，安装应分土质，(普通土，坚土)套用(2-690—2-695)定额号。以“根”为计量单位计算，主材费另计。2)若接地极为镀锌钢管，且设计有管帽时，其管帽可另按加工工件，套用(2-362)定额号。其主材费另计。3)接地钢板，接地铜板的制作，安装不分土质，套用(2-696—2-697)定额号。其主材费另计。2 接地母线的敷设定额的套用接地母线敷设应区分“户内接地母线”，“户外接地母线”，“铜接地绞线”(包括铜芯电缆，铜芯塑料导线，铜芯裸绞线等)敷设，1)“户内接地母线”敷设，不分截面积大小(但不得小于 80—100㎜2)，以“10m”为计量单位，按施工图纸设计长度另加 3.9%的附加长度(包括转弯，避绕障碍物，搭接焊接等所占长度)，套用(2-698)定额号。其主材费另计。2)“户外接地母线”和“铜接地绞线”敷设依据截面积大小。以“10m”为计量单位，按施工图纸设计长度另加 3.9%的附加长度套用(2-699—2-702)定额号。其主材费另计。3 接地引下线的敷设定额的套用接地引下线(或称避雷接地引下线)通常分为“人造引下线”和“自然引下线”两种。“自然引下线”是利用金属构件引下，沿建筑物构筑物引下，利用建筑物主筋做为引下线。“人造引下线”是利用镀锌圆钢(直径 Φ8 以上)或镀锌扁钢(截面为 12×4㎜2 以上)做为专用引下线。1)“...
