提灌站施工组设计方案

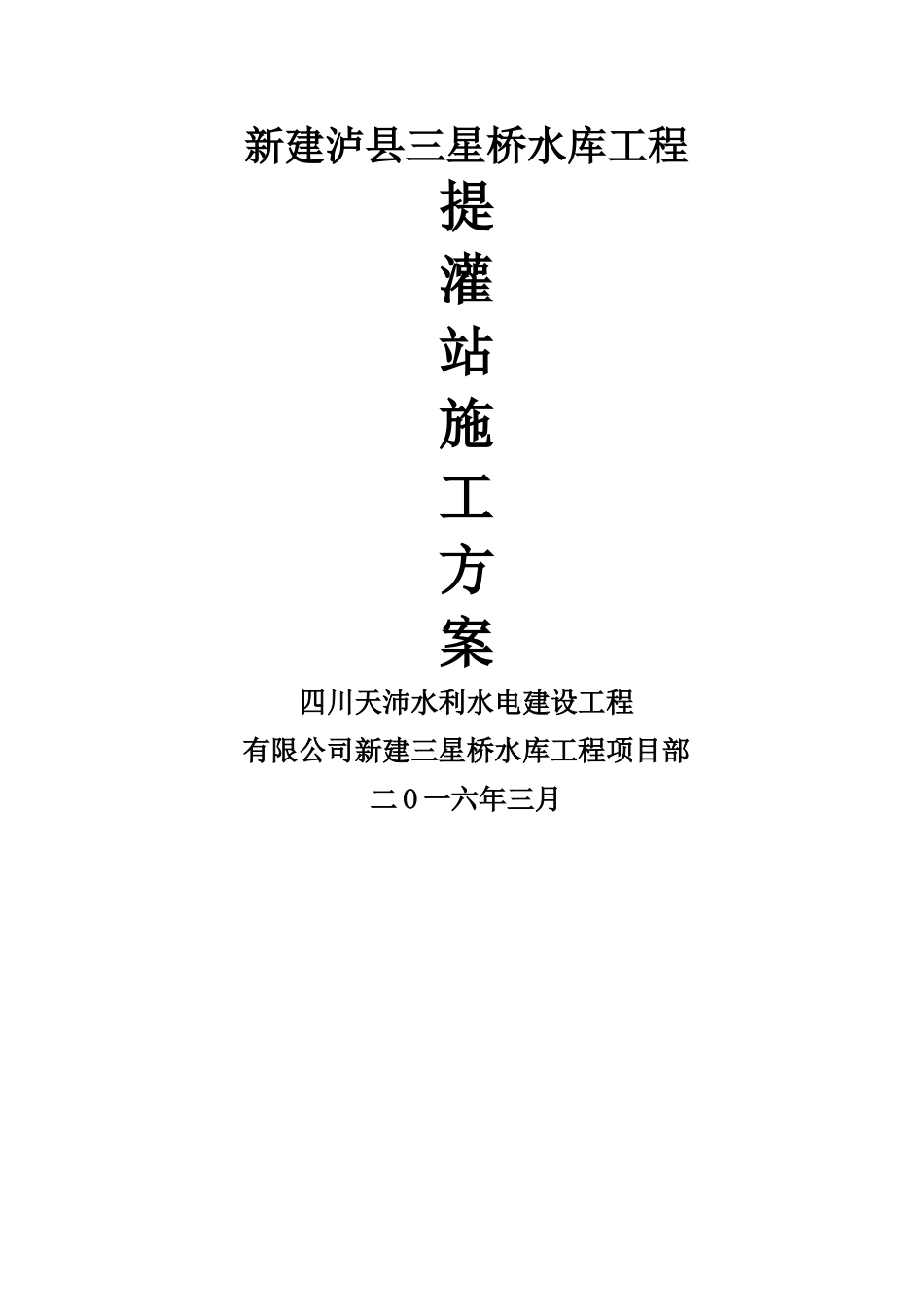

新建泸县三星桥水库工程提灌站施工方案四川天沛水利水电建设工程有限公司新建三星桥水库工程项目部二 O 一六年三月目录一、编制说明........................................2二、拟建工程概况 .................................... 1 三、施工前准备工作 .................................. 2 四、施工部署 ........................................ 5 五、主要施工技术方法与质量保证措施 ................. 16 六、工程质量目标及质量保证措施 ..................... 17 七、特别季节施工 ................................... 18 八、地下管线与周围建筑物保护措施 ................... 19 九、安全、文明施工保证措施 ......................... 19 一 编制说明1、1 工程名称:新建三星桥水库提灌站工程1、2 工艺及实物工程量:提灌站名称土建部分安装部分提灌站土方开挖水泵混凝土37kw 电机输电线路上水管道压力管道建筑电气控制柜、配电柜、电线、电缆等1、3 质量标准:土建及安装工程一次性验收合格率 100%,争创优良工程。1、4 工期要求:40 日历天按时完成。2 编制依据:2、2 主要法律法规及标准① 中华人民共与国、行业与四川省政府及泸州市颁布得有关法律、法规之规定;②ISO 9000 质量管理标准、ISO 14000 环境管理标准、OSHMS 18000 职业安全健康管理标准。③ 本公司有关质量管理、安全管理、文明施工管理与《质量、环境、职业安全健康》一体化管理体系文件汇编。2.1、 编制本施工组织设计引用得标准法律规范:法律规范名称备注《安装工程施工及验收法律规范》(有关部分)《建筑工程施工及验收法律规范》(有关部分)《建筑工程质量检验评定标准》GBJ301-88《建筑安装工程质量检验评定标准》GBJ300-88《建设工程施工现场供水用电安全法律规范》GB50149-93《施工现场临时用电安全、技术法律规范》JGJ46-88《建筑施工安全检查评分标准》JGJ59-88二 拟建工程概况 2、1 工程概况本次实施施工得提灌站共 2 座,石龙提灌站与青桥提灌站,位于泸县太伏镇青桥村,提灌站设计形式基本上采纳得就是半埋地式,,土建结构形式为 C20 抗渗钢筋砼体,采纳沉井工艺施工。上部建筑主要用来安装电气控制、起吊梁板及管理房等,采纳斜屋面单层砖混结构,并相应附属建筑物装饰、建筑电气安装工程。提灌站运行设备主体为潜水泵,水源经进水管道后,由提升泵提升入上水管道。2、3 工程特点及难点根据设计图纸,并经过...
