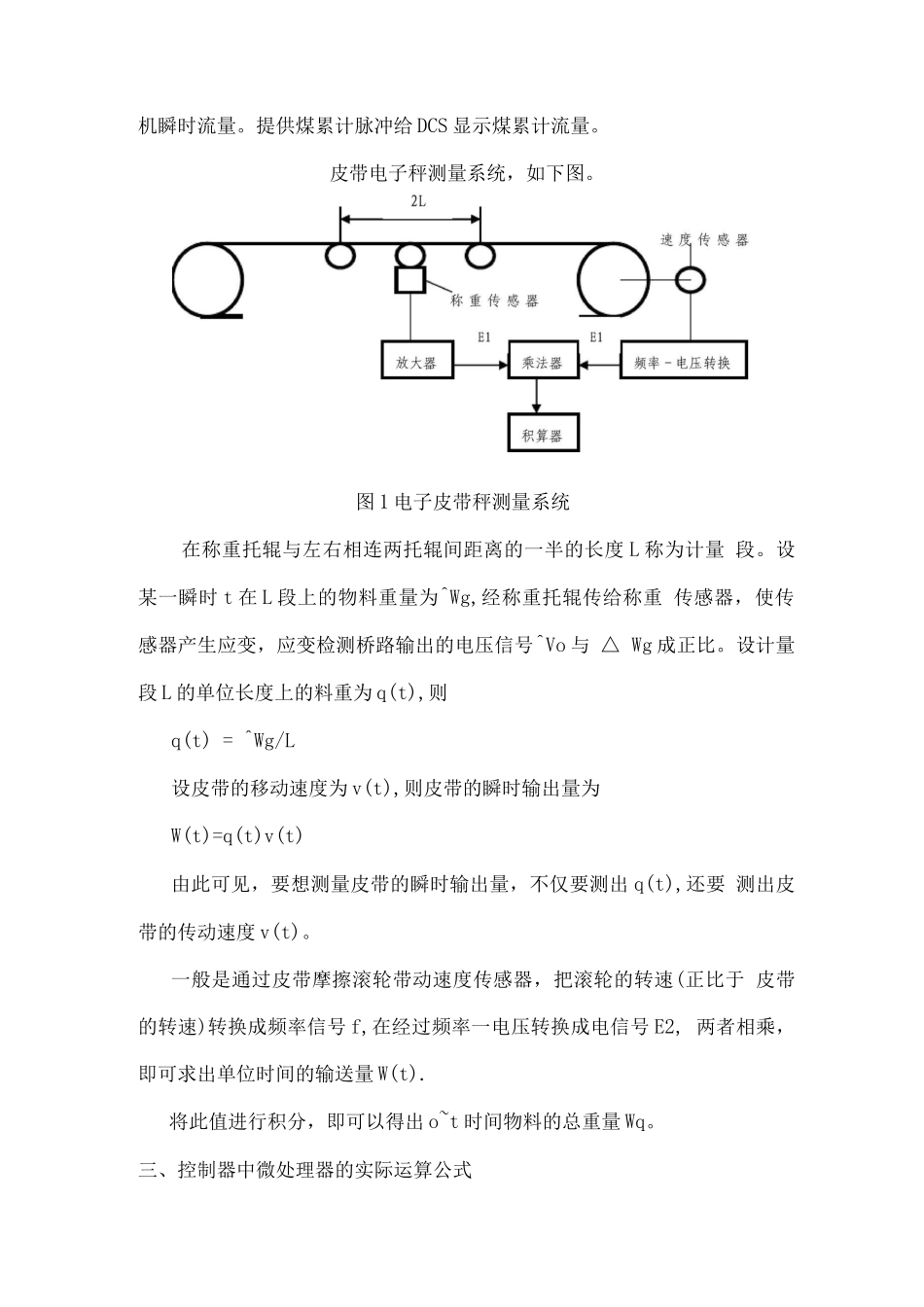

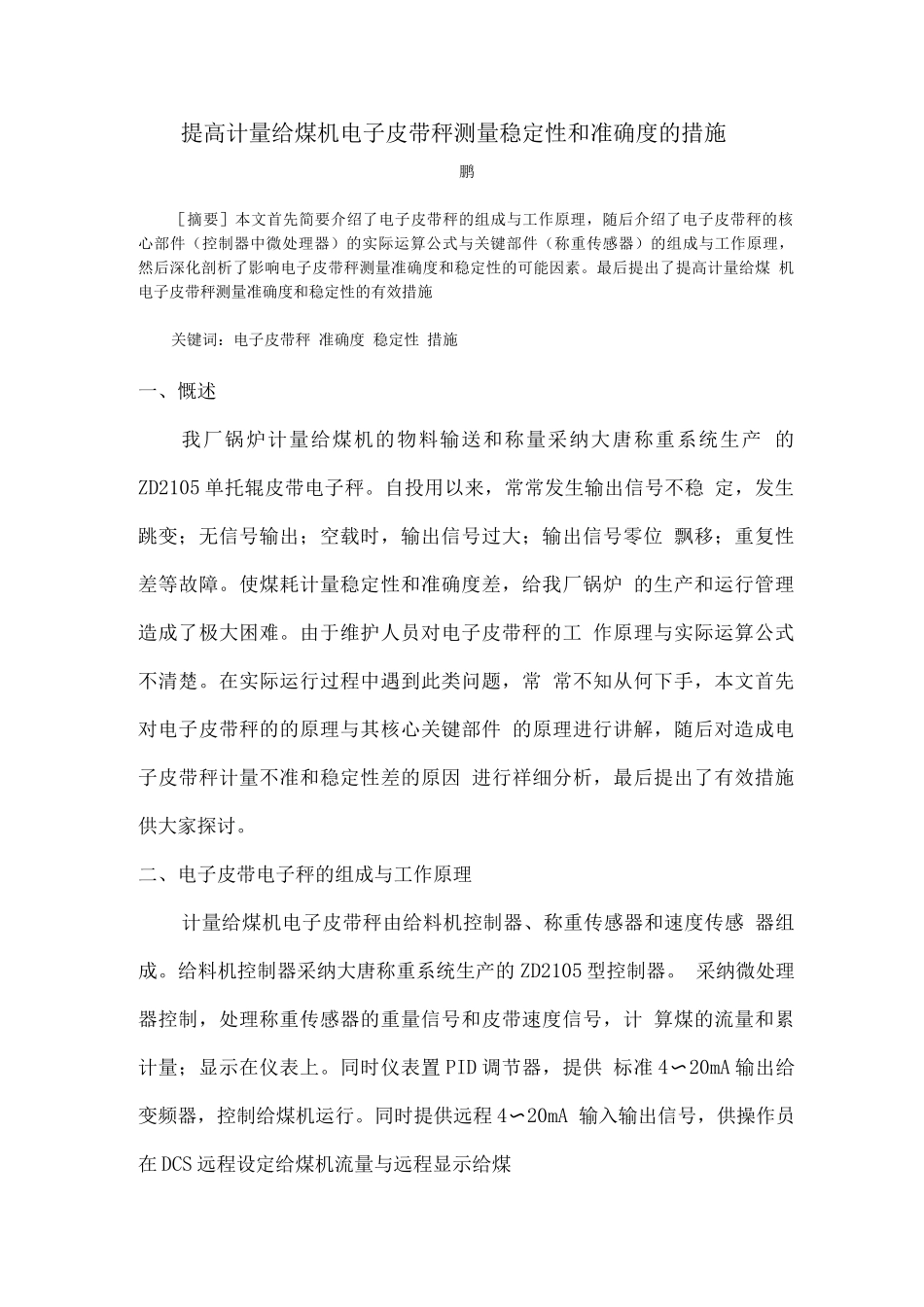

提高计量给煤机电子皮带秤测量稳定性和准确度的措施鹏［摘要］本文首先简要介绍了电子皮带秤的组成与工作原理，随后介绍了电子皮带秤的核 心部件（控制器中微处理器）的实际运算公式与关键部件（称重传感器）的组成与工作原理， 然后深化剖析了影响电子皮带秤测量准确度和稳定性的可能因素。最后提出了提高计量给煤 机电子皮带秤测量准确度和稳定性的有效措施关键词：电子皮带秤 准确度 稳定性 措施一、慨述我厂锅炉计量给煤机的物料输送和称量采纳大唐称重系统生产 的ZD2105 单托辊皮带电子秤。自投用以来，常常发生输出信号不稳 定，发生跳变；无信号输出；空载时，输出信号过大；输出信号零位 飘移；重复性差等故障。使煤耗计量稳定性和准确度差，给我厂锅炉 的生产和运行管理造成了极大困难。由于维护人员对电子皮带秤的工 作原理与实际运算公式不清楚。在实际运行过程中遇到此类问题，常 常不知从何下手，本文首先对电子皮带秤的的原理与其核心关键部件 的原理进行讲解，随后对造成电子皮带秤计量不准和稳定性差的原因 进行祥细分析，最后提出了有效措施供大家探讨。二、电子皮带电子秤的组成与工作原理计量给煤机电子皮带秤由给料机控制器、称重传感器和速度传感 器组成。给料机控制器采纳大唐称重系统生产的 ZD2105 型控制器。 采纳微处理器控制，处理称重传感器的重量信号和皮带速度信号，计 算煤的流量和累计量；显示在仪表上。同时仪表置 PID 调节器，提供 标准 4〜20mA 输出给变频器，控制给煤机运行。同时提供远程 4〜20mA 输入输出信号，供操作员在 DCS 远程设定给煤机流量与远程显示给煤机瞬时流量。提供煤累计脉冲给 DCS 显示煤累计流量。皮带电子秤测量系统，如下图。图 1 电子皮带秤测量系统在称重托辊与左右相连两托辊间距离的一半的长度 L 称为计量 段。设某一瞬时 t 在 L 段上的物料重量为^Wg,经称重托辊传给称重 传感器，使传感器产生应变，应变检测桥路输出的电压信号^Vo 与 △ Wg 成正比。设计量段 L 的单位长度上的料重为 q(t),则q(t) = ^Wg/L设皮带的移动速度为 v(t),则皮带的瞬时输出量为W(t)=q(t)v(t)由此可见，要想测量皮带的瞬时输出量，不仅要测出 q(t),还要 测出皮带的传动速度 v(t)。一般是通过皮带摩擦滚轮带动速度传感器，把滚轮的转速(正比于 皮带的转速)转换成频率信号 f,在经过频率一电压转换成电信号 E2, 两者相乘，即可求出单位时间的输送量 W...
