插座安装规范

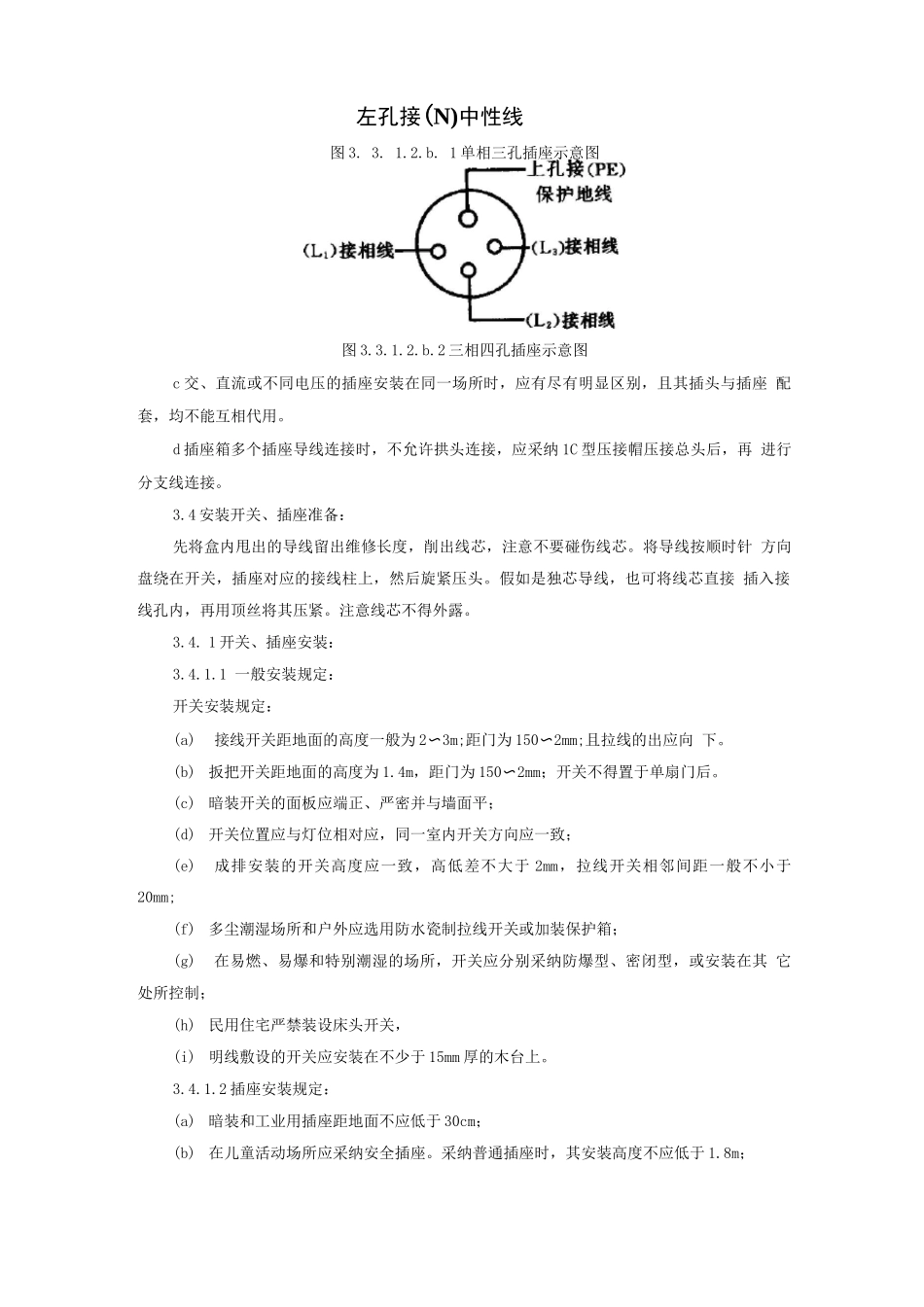

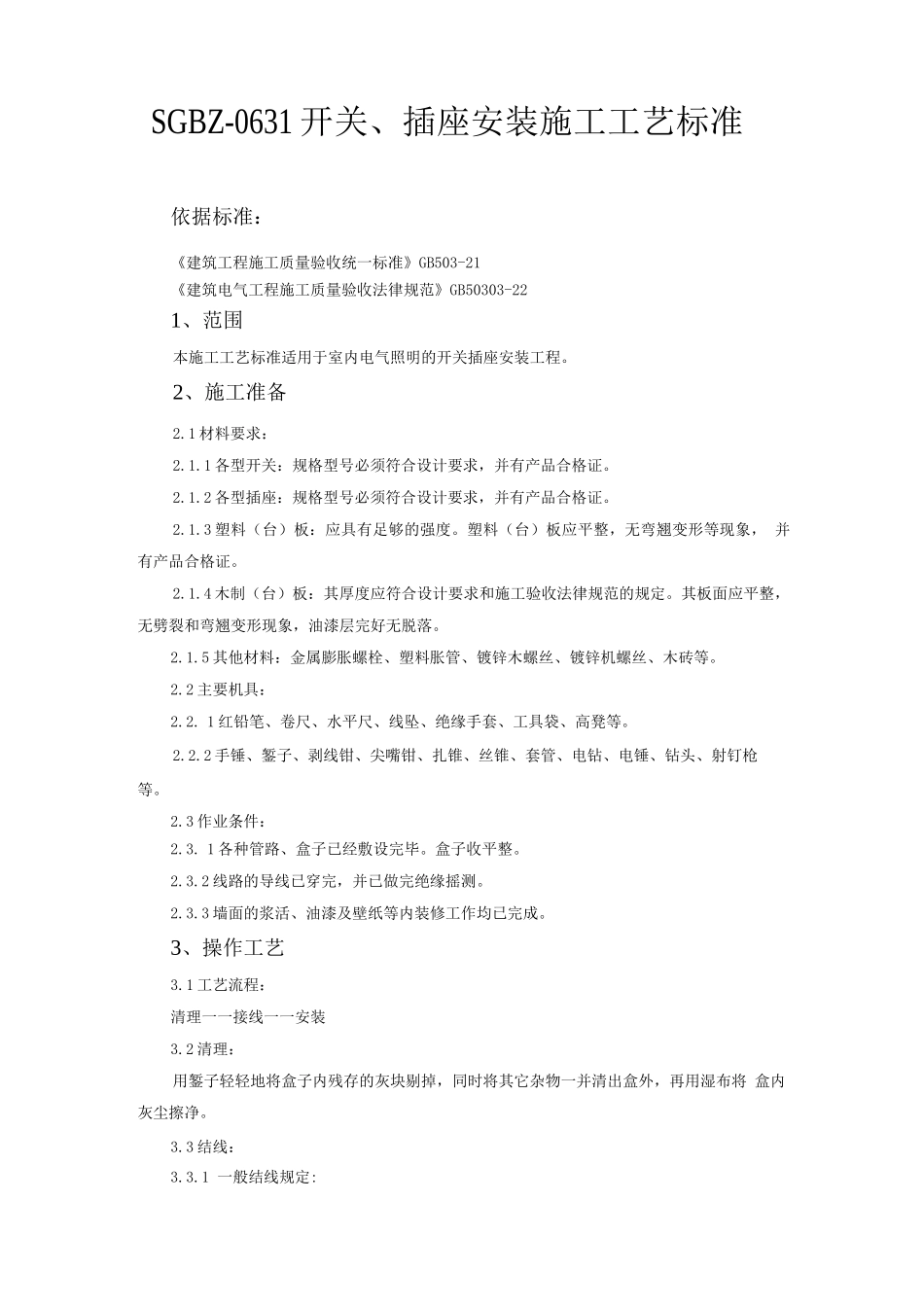

SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB503-21《建筑电气工程施工质量验收法律规范》GB50303-221、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。2、施工准备2.1 材料要求：2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。2.1.3 塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象， 并有产品合格证。2.1.4 木制（台）板：其厚度应符合设计要求和施工验收法律规范的规定。其板面应平整， 无劈裂和弯翘变形现象，油漆层完好无脱落。2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2 主要机具：2.2. 1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2.2.2 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪 等。2.3 作业条件：2.3. 1 各种管路、盒子已经敷设完毕。盒子收平整。2.3.2 线路的导线已穿完，并已做完绝缘摇测。2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。3、操作工艺3.1 工艺流程：清理一一接线一一安装3.2 清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将 盒内灰尘擦净。3.3 结线：3.3.1 一般结线规定:3. 3. 1. 1 开关结线：a 同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。b 电器，灯具的相线应经开关控制。3. 3.1.2 插座连线：a 单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性；竖 装时，面对插座的上极接相线，下极接中性，见图 3. 3.1.2. 1 和图 3. 3. 1.2.2 所示。L 右孔接(L)相线1左孔接(N)中性^图 3. 3. 1.2. a. 1 插座横装示意图上孔接(L)相线(5-下孔接(N)中性线图 3. 3. 1.2.. a. 2 插座竖装示意图b 单相三孔及三个四孔插座结线示意，见图 3. 3. 1.2.b. 1 和图 3. 3. 1.2. b. 2 保护接地线 注意应接在上方。I—上孔接(PE)保护地线OQ/—右孔接(L)相线左孔接(N)中性线图 3. 3. 1.2.b. 1 单相三孔插座示意图图 3.3.1.2.b.2 三相四孔插座示意图c 交、直流或不同电压的插座安装在同一场所时，应有尽有明显区别，且其插头与插座 配套，均不能互相代用。d 插座箱多个插座导线连接时，不允许拱头连接，应采纳 1C 型压接帽压接总头后，再 ...
