支架现浇梁施工施工工艺及方法

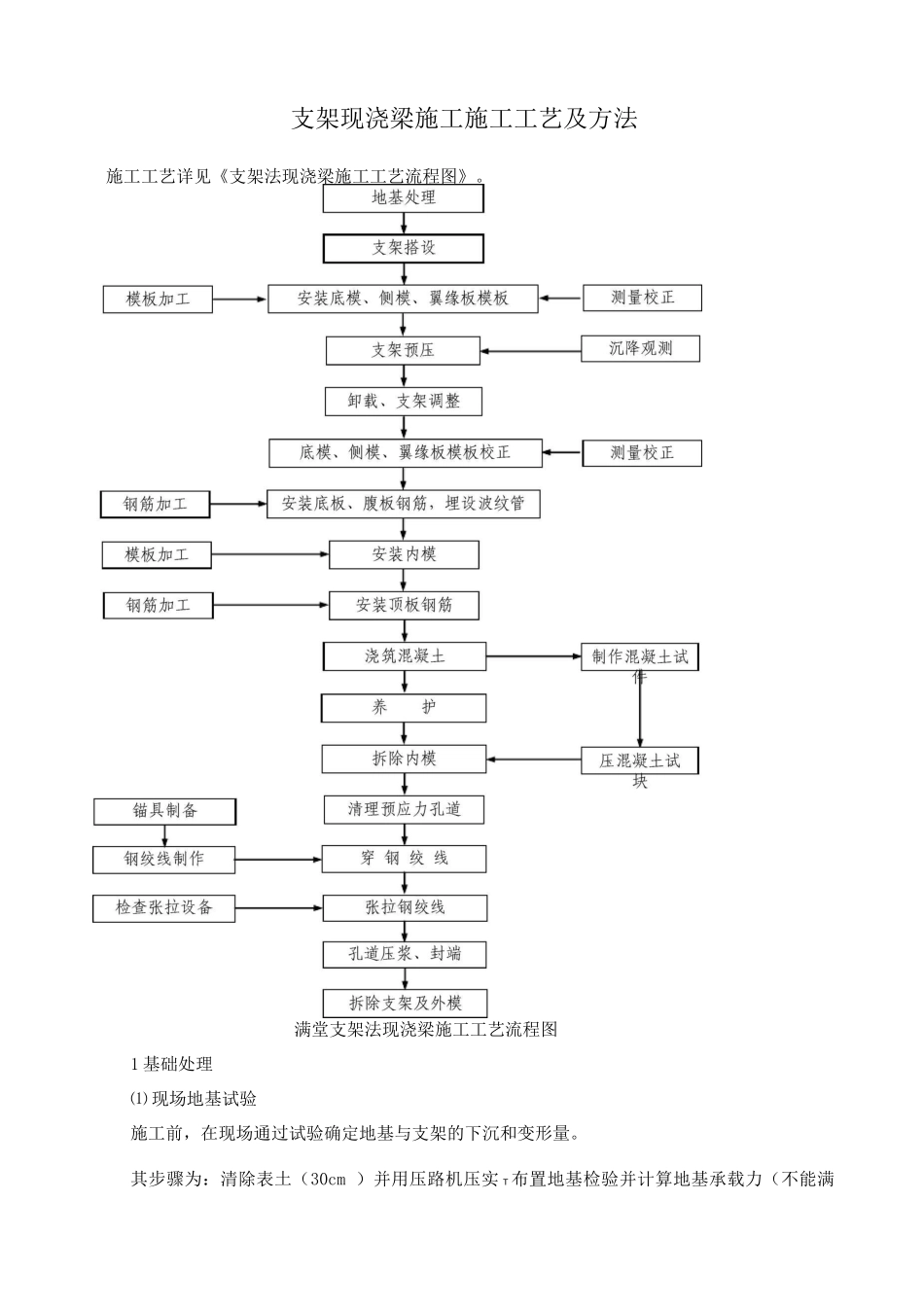

支架现浇梁施工施工工艺及方法_第1页
1/8

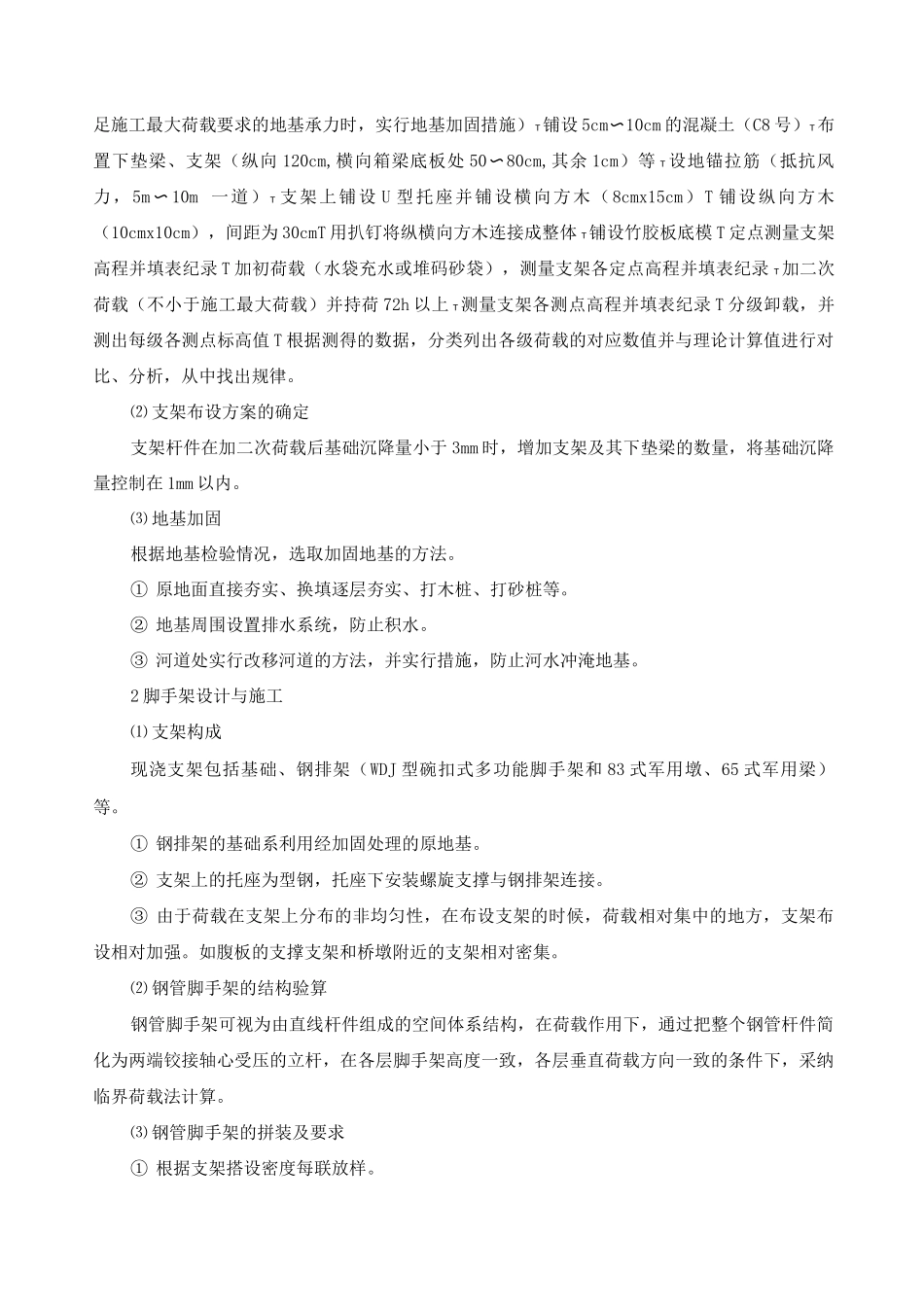

支架现浇梁施工施工工艺及方法_第2页
2/8

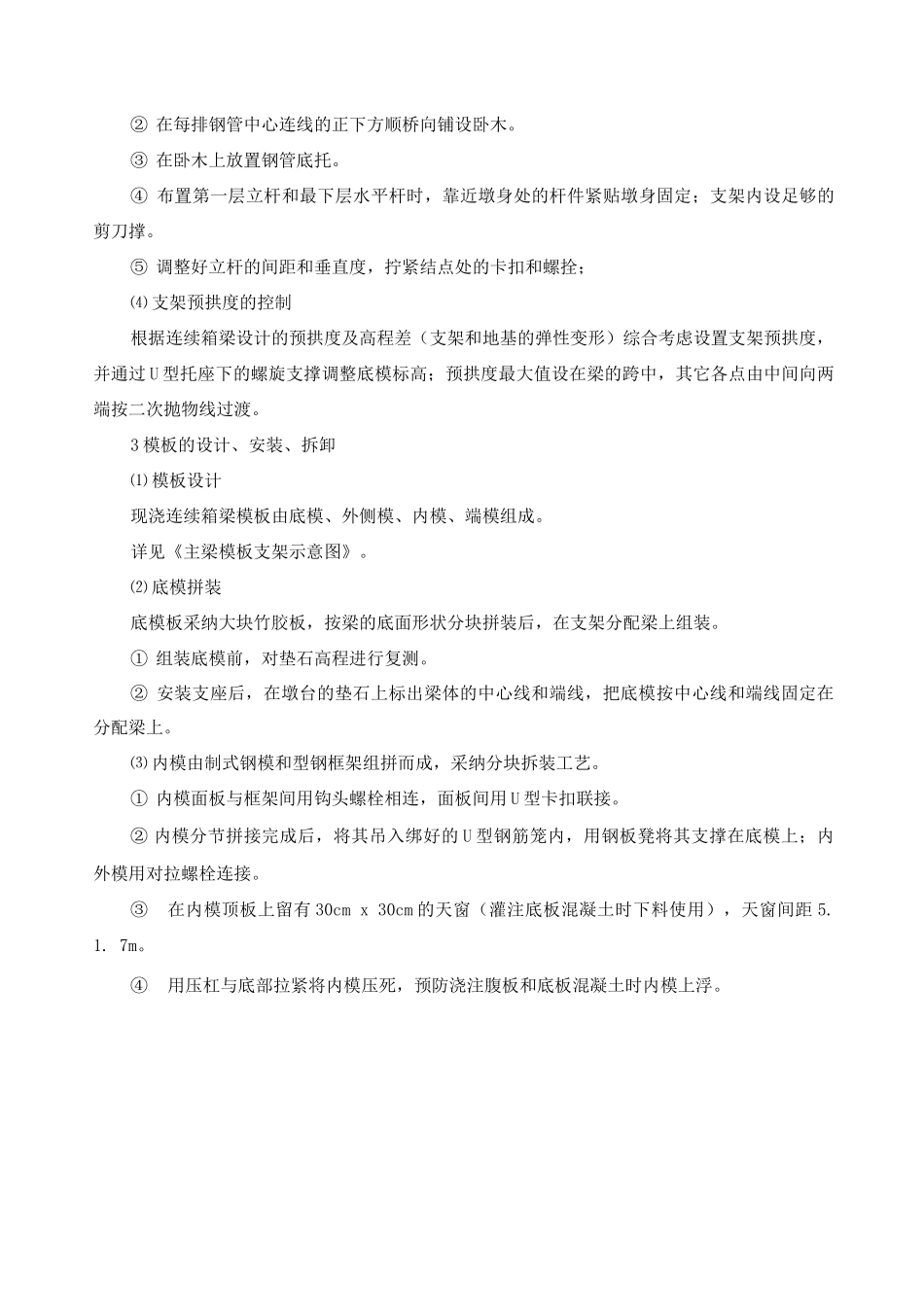

支架现浇梁施工施工工艺及方法_第3页
3/8
支架现浇梁施工施工工艺及方法施工工艺详见《支架法现浇梁施工工艺流程图》。满堂支架法现浇梁施工工艺流程图1 基础处理⑴ 现场地基试验施工前,在现场通过试验确定地基与支架的下沉和变形量。其步骤为:清除表土(30cm )并用压路机压实 T 布置地基检验并计算地基承载力(不能满足施工最大荷载要求的地基承力时,实行地基加固措施) T铺设 5cm〜10cm 的混凝土(C8 号)T布置下垫梁、支架(纵向 120cm,横向箱梁底板处 50〜80cm,其余 1cm)等 T 设地锚拉筋(抵抗风力,5m〜10m 一道) T 支架上铺设 U 型托座并铺设横向方木(8cmx15cm)T 铺设纵向方木(10cmx10cm),间距为 30cmT 用扒钉将纵横向方木连接成整体 T铺设竹胶板底模 T 定点测量支架高程并填表纪录 T 加初荷载(水袋充水或堆码砂袋),测量支架各定点高程并填表纪录 T加二次荷载(不小于施工最大荷载)并持荷 72h 以上 T测量支架各测点高程并填表纪录 T 分级卸载,并测出每级各测点标高值 T 根据测得的数据,分类列出各级荷载的对应数值并与理论计算值进行对比、分析,从中找出规律。⑵ 支架布设方案的确定支架杆件在加二次荷载后基础沉降量小于 3mm 时,增加支架及其下垫梁的数量,将基础沉降量控制在 1mm 以内。⑶ 地基加固根据地基检验情况,选取加固地基的方法。① 原地面直接夯实、换填逐层夯实、打木桩、打砂桩等。② 地基周围设置排水系统,防止积水。③ 河道处实行改移河道的方法,并实行措施,防止河水冲淹地基。2 脚手架设计与施工⑴ 支架构成现浇支架包括基础、钢排架(WDJ 型碗扣式多功能脚手架和 83 式军用墩、65 式军用梁)等。① 钢排架的基础系利用经加固处理的原地基。② 支架上的托座为型钢,托座下安装螺旋支撑与钢排架连接。③ 由于荷载在支架上分布的非均匀性,在布设支架的时候,荷载相对集中的地方,支架布设相对加强。如腹板的支撑支架和桥墩附近的支架相对密集。⑵ 钢管脚手架的结构验算钢管脚手架可视为由直线杆件组成的空间体系结构,在荷载作用下,通过把整个钢管杆件简化为两端铰接轴心受压的立杆,在各层脚手架高度一致,各层垂直荷载方向一致的条件下,采纳临界荷载法计算。⑶ 钢管脚手架的拼装及要求① 根据支架搭设密度每联放样。② 在每排钢管中心连线的正下方顺桥向铺设卧木。③ 在卧木上放置钢管底托。④ 布置第一层立杆和最下层水平杆时,靠近墩身处的杆件紧贴墩身固定;支架内设足够...
