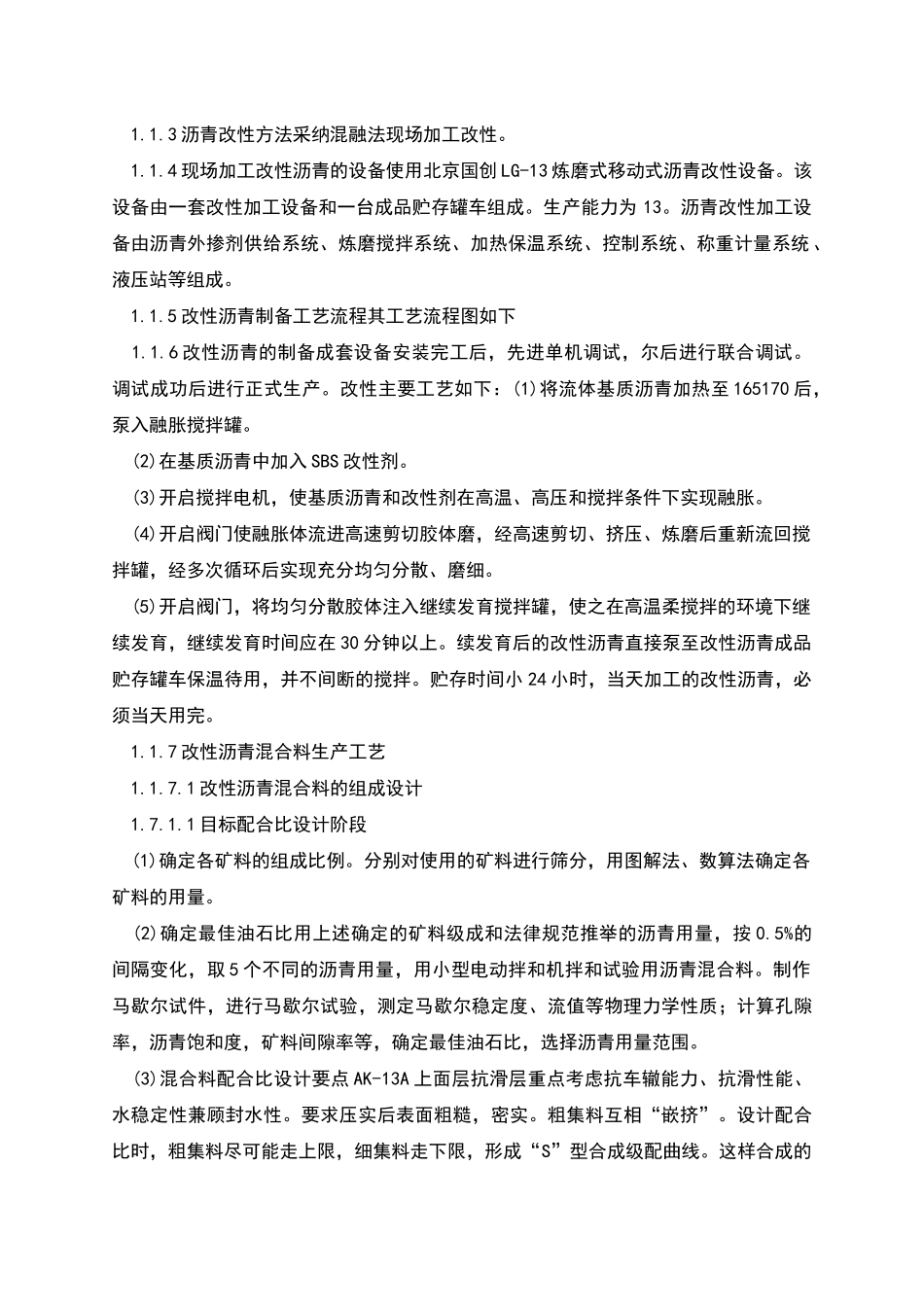

改性沥青施工方案 1.1SBS、顺序和方法 1.1.1 改性沥青质量技术要求改性沥青的技术要求见表 1 表 1SBS 聚合物改性沥青的技术要求改性剂 SBS 分组适用气候条件试验项目寒冷取较寒区较热区炎热交 ABCD 针入度 25C,100g,5s(0.1mm 小 100XXXX6040 针入度指数 P1（15C,25C,30C 小- 1.0-0.6-0.2+0.2 延度 5C,5cin（cm 小 504XXXX3020 软化点,TRB(C 小 455XXXX5560 运动粘度 135C 大 3 闪点(C 小 230 溶解度(%小 99 离析,软化点差(C) 2.5 弹性恢复 25C 小 556XXXX6570RTFOT 薄膜烘箱试验(5H,163C)后残留物质量损大 1.0 针入度比 255XXXX6065 延堵 530XXXX5201 1.1.2 粒料和填料质量标准 (1)粗集料：粗集料备料时，沥青混凝土上面层必须采纳符合要求的玄武岩或辉绿岩，中面层可采纳石灰岩等碱性石料，粒径应符合公路沥青路面施工技术法律规范（JTJ032-94）附录 C 表 C.6 的规格尺寸,其质量应符合本项目招标文件项目专用本第五篇技术法律规范表 309-2 的要求。 (2)细集料：细集料应采纳加工粗集料所得之粒径小于 4.75 的石屑和机制砂。细集料应洁净、坚硬、干燥、无风化、无杂质或其它有害物质，各项指标应符合公路沥青路面施工技术法律规范（JTJ032-94）附录 C 表 C.10 之要求,其质量应符合本项目招标文件项目专用本第五篇技术法律规范表 309-3 的要求。 (3)填料：填料可采纳石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，质量应符合公路沥青路面施工技术法律规范（JTJ032-94）附录 C 表 C.12 之要求。或采纳 PO 2.5 普硅水泥，质量应符合国家标准 GB175-1999 之要求。禁止使用回收粉尘作填料。 (4)沥青：集质沥青标号为 AH-70 号重交通道路石油沥青，各项指标应符合本项目招标文件项目专用本第五篇技术法律规范表 308-7 的要求。 (5)改性剂：使用的 SBS 沥青改性剂，其各项性能指标应符合表 XXX 聚合物改性沥青的技术要求。 1.1.3 沥青改性方法采纳混融法现场加工改性。 1.1.4 现场加工改性沥青的设备使用北京国创 LG-13 炼磨式移动式沥青改性设备。该设备由一套改性加工设备和一台成品贮存罐车组成。生产能力为 13。沥青改性加工设备由沥青外掺剂供给系统、炼磨搅拌系统、加热保温系统、控制系统、称重计量系统 、液压站等组成。 1.1.5 改性沥青制备工艺流程其工艺流程图如下 1.1.6 改性沥青的制备成套设备安装完工后，先进单机调试，尔...
