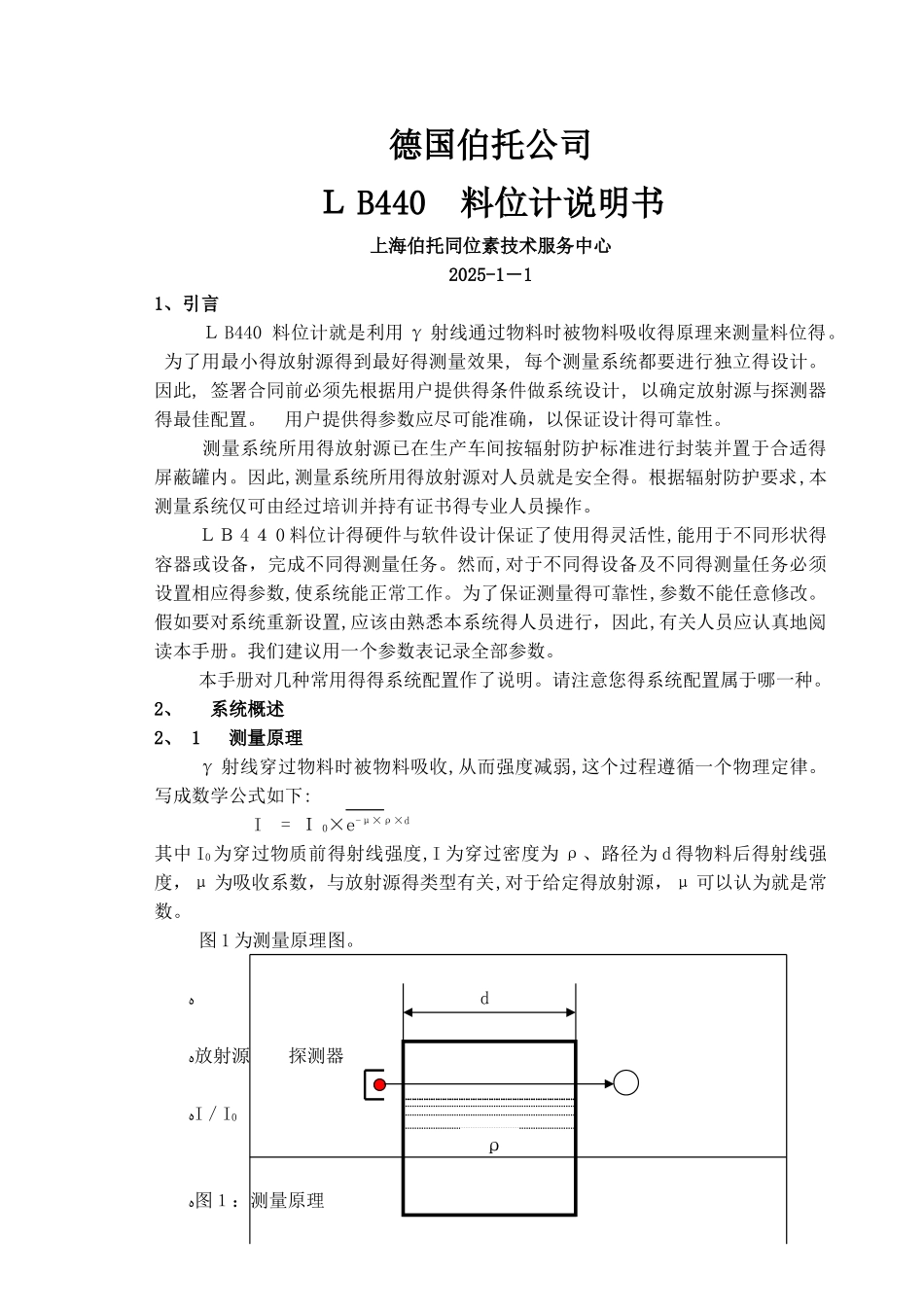

德国伯托公司Ｌ B440 料位计说明书上海伯托同位素技术服务中心2025-1－11、引言 Ｌ B440 料位计就是利用 γ 射线通过物料时被物料吸收得原理来测量料位得。 为了用最小得放射源得到最好得测量效果, 每个测量系统都要进行独立得设计。 因此, 签署合同前必须先根据用户提供得条件做系统设计, 以确定放射源与探测器得最佳配置。 用户提供得参数应尽可能准确，以保证设计得可靠性。 测量系统所用得放射源已在生产车间按辐射防护标准进行封装并置于合适得屏蔽罐内。因此,测量系统所用得放射源对人员就是安全得。根据辐射防护要求,本测量系统仅可由经过培训并持有证书得专业人员操作。ＬＢ 4 ４ 0 料位计得硬件与软件设计保证了使用得灵活性,能用于不同形状得容器或设备，完成不同得测量任务。然而,对于不同得设备及不同得测量任务必须设置相应得参数,使系统能正常工作。为了保证测量得可靠性,参数不能任意修改。假如要对系统重新设置,应该由熟悉本系统得人员进行，因此,有关人员应认真地阅读本手册。我们建议用一个参数表记录全部参数。本手册对几种常用得得系统配置作了说明。请注意您得系统配置属于哪一种。2、系统概述2、 1 测量原理γ 射线穿过物料时被物料吸收,从而强度减弱,这个过程遵循一个物理定律。写成数学公式如下:I = Ｉ 0×e-μ×ρ×d其中 I0为穿过物质前得射线强度,I 为穿过密度为 ρ、路径为 d 得物料后得射线强度，μ 为吸收系数，与放射源得类型有关,对于给定得放射源，μ 可以认为就是常数。图 1 为测量原理图。ﻩdﻩ放射源探测器ﻩI／I0ﻩ图１：测量原理 ρ 由于测量系统与所测物料得非接触性,使得物料对测量不产生任何物理与化学上得影响,从而保证了测量得高可靠性及低维护量。2. 2 系统配置对于不同得测量任务,需要不同得系统配置。选择最佳配置就就是选择最合适得放射源以及最合适得探测器。选择系统配置得主要依据就是测量范围、测量部位得几何形状等。2. ２、 1 棒源/点探测器配置图二就是棒源／点探测器得基本配置图以及相应得标定曲线图。棒源得长度根据所需得测量范围而定。棒源得强度分布保证了测量得线性,即探测器接收到得信号与料位得变化成线性关系。在这种情况下,电子线路不再需要线性化。因此,标定及操作很容易。料位棒源探头信号 图 2:棒源配置示意图2. ２、 2 棒探测器/点源配置 图三就是棒探测器／点源得基本配置图。棒探测器得长度根据所需得测量范围而定。假如所...
