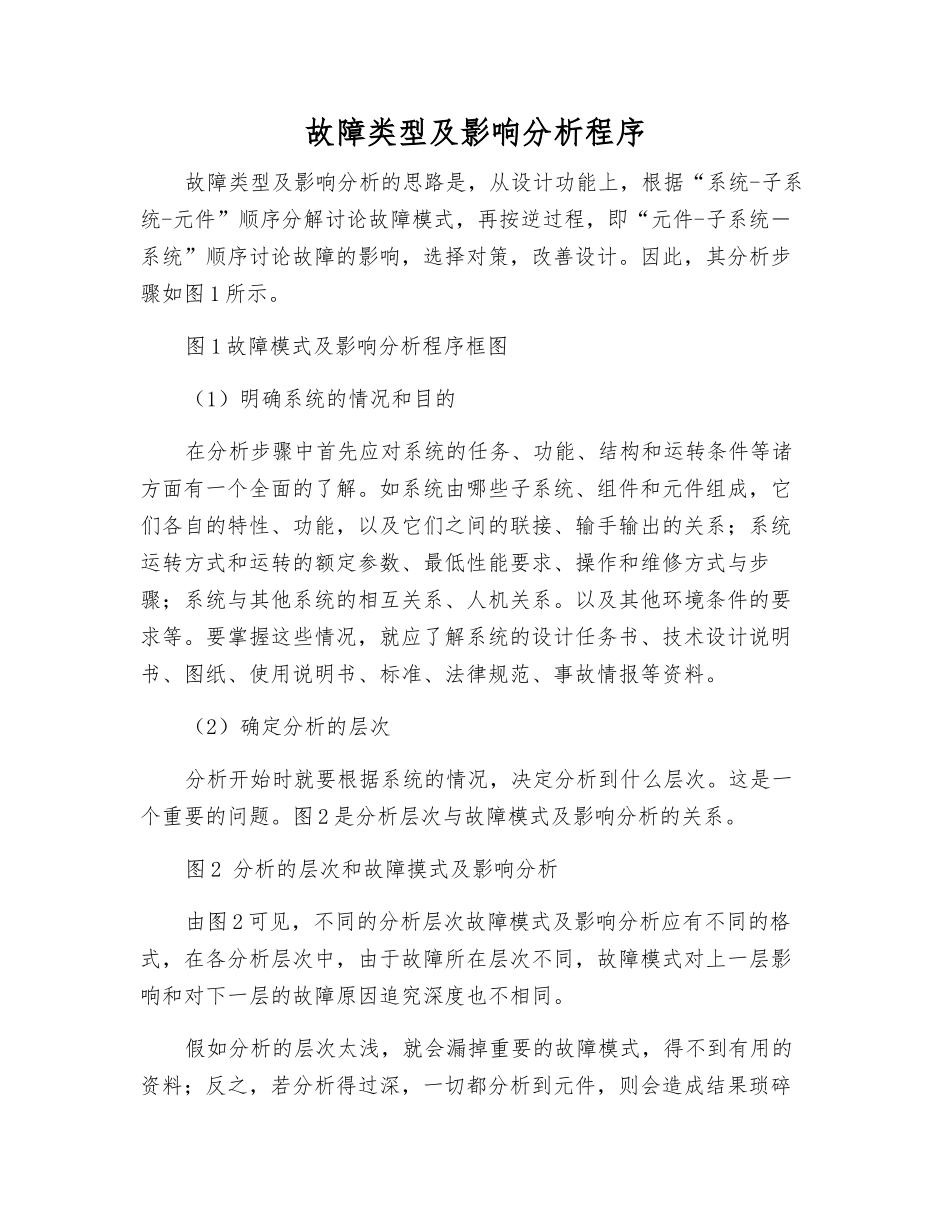

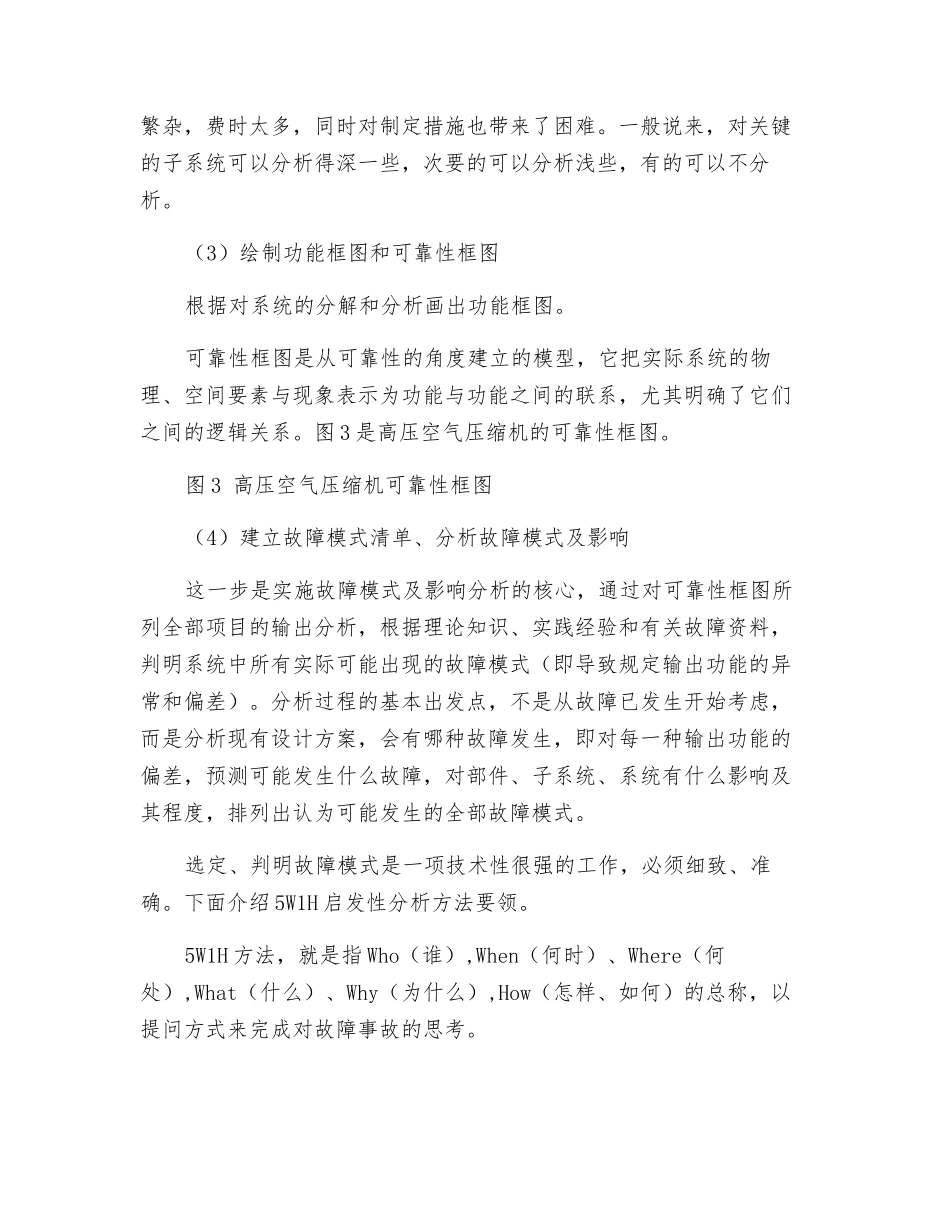

故障类型及影响分析程序故障类型及影响分析的思路是，从设计功能上，根据“系统-子系统-元件”顺序分解讨论故障模式，再按逆过程，即“元件-子系统－系统”顺序讨论故障的影响，选择对策，改善设计。因此，其分析步骤如图 1 所示。图 1 故障模式及影响分析程序框图（1）明确系统的情况和目的在分析步骤中首先应对系统的任务、功能、结构和运转条件等诸方面有一个全面的了解。如系统由哪些子系统、组件和元件组成，它们各自的特性、功能，以及它们之间的联接、输手输出的关系；系统运转方式和运转的额定参数、最低性能要求、操作和维修方式与步骤；系统与其他系统的相互关系、人机关系。以及其他环境条件的要求等。要掌握这些情况，就应了解系统的设计任务书、技术设计说明书、图纸、使用说明书、标准、法律规范、事故情报等资料。（2）确定分析的层次分析开始时就要根据系统的情况，决定分析到什么层次。这是一个重要的问题。图 2 是分析层次与故障模式及影响分析的关系。图 2 分析的层次和故障摸式及影响分析由图 2 可见，不同的分析层次故障模式及影响分析应有不同的格式，在各分析层次中，由于故障所在层次不同，故障模式对上一层影响和对下一层的故障原因追究深度也不相同。假如分析的层次太浅，就会漏掉重要的故障模式，得不到有用的资料；反之，若分析得过深，一切都分析到元件，则会造成结果琐碎繁杂，费时太多，同时对制定措施也带来了困难。一般说来，对关键的子系统可以分析得深一些，次要的可以分析浅些，有的可以不分析。（3）绘制功能框图和可靠性框图根据对系统的分解和分析画出功能框图。可靠性框图是从可靠性的角度建立的模型，它把实际系统的物理、空间要素与现象表示为功能与功能之间的联系，尤其明确了它们之间的逻辑关系。图 3 是高压空气压缩机的可靠性框图。图 3 高压空气压缩机可靠性框图（4）建立故障模式清单、分析故障模式及影响这一步是实施故障模式及影响分析的核心，通过对可靠性框图所列全部项目的输出分析，根据理论知识、实践经验和有关故障资料，判明系统中所有实际可能出现的故障模式（即导致规定输出功能的异常和偏差）。分析过程的基本出发点，不是从故障已发生开始考虑，而是分析现有设计方案，会有哪种故障发生，即对每一种输出功能的偏差，预测可能发生什么故障，对部件、子系统、系统有什么影响及其程度，排列出认为可能发生的全部故障模式。选定、判明故障模式是一项技术性很强的工作，必...
