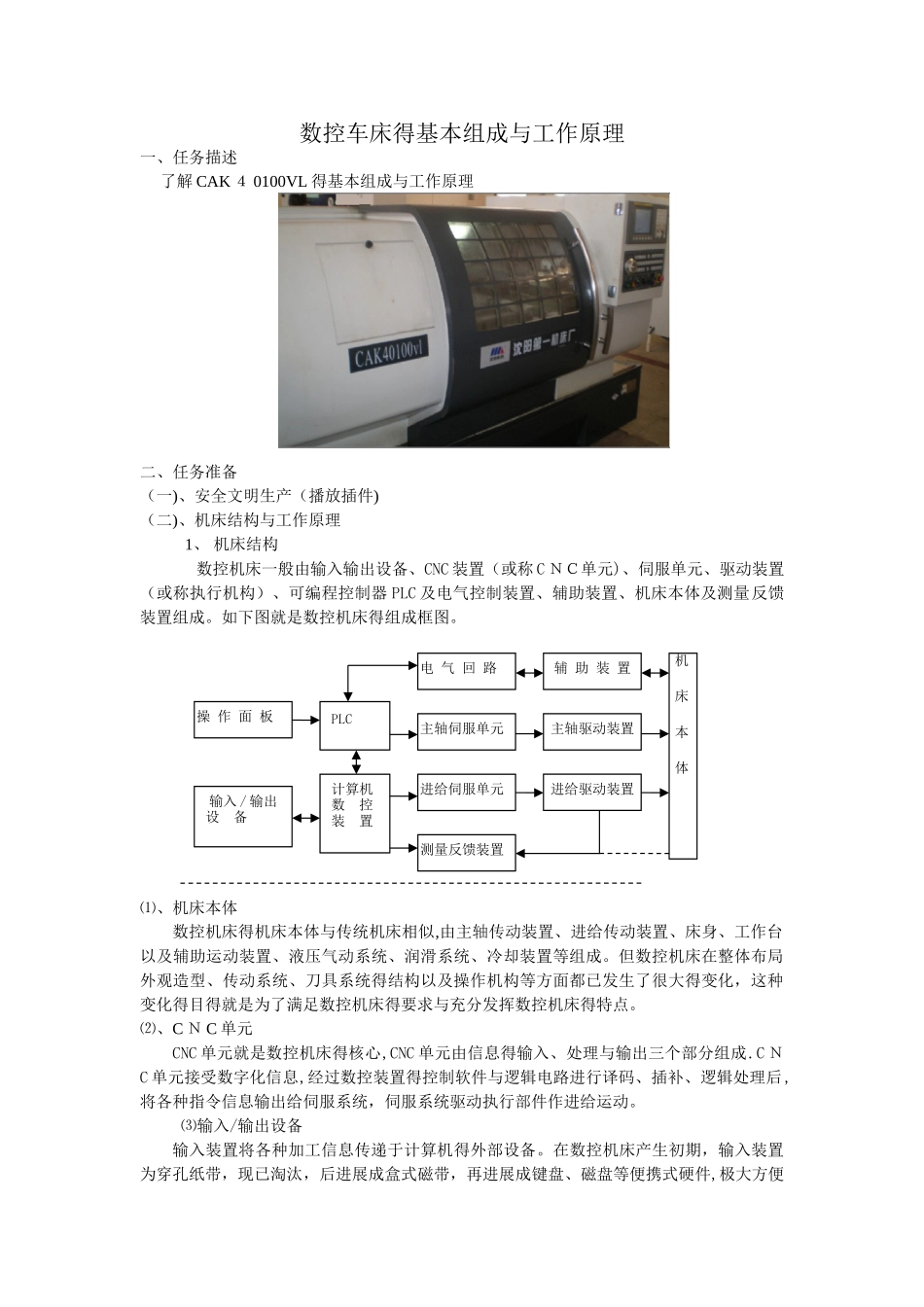

数控车床得基本组成与工作原理一、任务描述 了解 CAK ４ 0100VL 得基本组成与工作原理二、任务准备（一)、安全文明生产（播放插件)（二)、机床结构与工作原理 1、 机床结构 数控机床一般由输入输出设备、CNC 装置（或称 C ＮＣ单元)、伺服单元、驱动装置（或称执行机构）、可编程控制器 PLC 及电气控制装置、辅助装置、机床本体及测量反馈装置组成。如下图就是数控机床得组成框图。⑴、机床本体数控机床得机床本体与传统机床相似,由主轴传动装置、进给传动装置、床身、工作台以及辅助运动装置、液压气动系统、润滑系统、冷却装置等组成。但数控机床在整体布局外观造型、传动系统、刀具系统得结构以及操作机构等方面都已发生了很大得变化，这种变化得目得就是为了满足数控机床得要求与充分发挥数控机床得特点。⑵、C Ｎ C 单元CNC 单元就是数控机床得核心,CNC 单元由信息得输入、处理与输出三个部分组成.C ＮC 单元接受数字化信息,经过数控装置得控制软件与逻辑电路进行译码、插补、逻辑处理后,将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。 ⑶输入/输出设备输入装置将各种加工信息传递于计算机得外部设备。在数控机床产生初期，输入装置为穿孔纸带，现已淘汰，后进展成盒式磁带，再进展成键盘、磁盘等便携式硬件,极大方便电 气 回 路辅 助 装 置PLC主轴伺服单元操 作 面 板主轴驱动装置进给驱动装置测量反馈装置进给伺服单元输入 / 输出设 备计算机数 控装 置机 床 本 体了信息输入工作，现通用 DNC 网络通讯串行通信得方式输入.输出指输出内部工作参数（含机床正常、理想工作状态下得原始参数，故障诊断参数等），一般在机床刚工作状态需输出这些参数作记录保存，待工作一段时间后,再将输出与原始资料作比较、对比,可帮助推断机床工作就是否维持正常。⑷ 伺服单元伺服单元由驱动器、驱动电机组成，并与机床上得执行部件与机械传动部件组成数控机床得进给系统。它得作用就是把来自数控装置得脉冲信号转换成机床移动部件得运动。对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离.每个进给运动得执行部件都有相应得伺服驱动系统,整个机床得性能主要取决于伺服系统。⑸ 驱动装置驱动装置把经放大得指令信号变为机械运动,通过简单得机械连接部件驱动机床，使工作台精确定位或按规定得轨迹作严格得相对运动, 最后加工出图纸所要求得零件。与...
