数电大作业流水灯

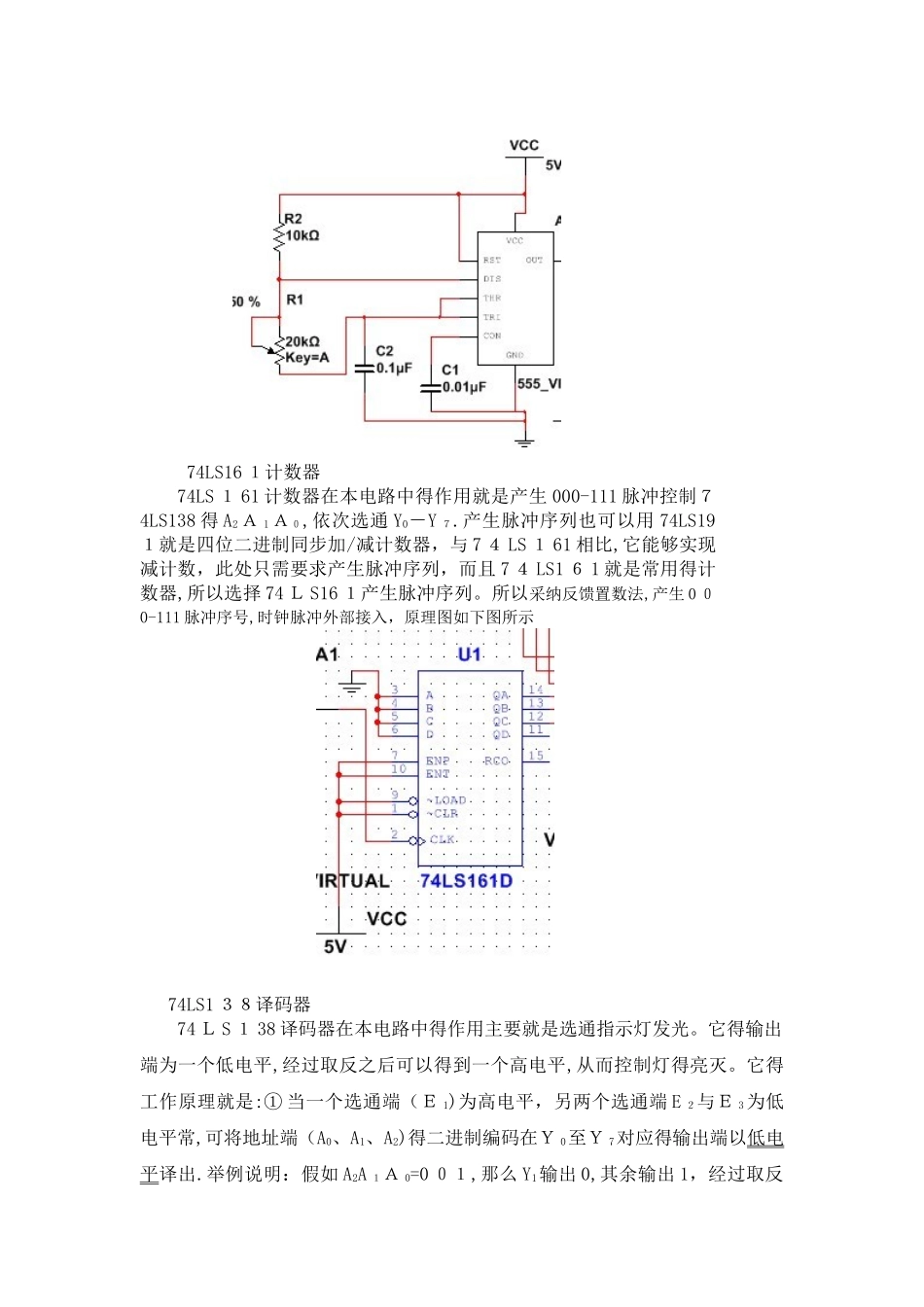

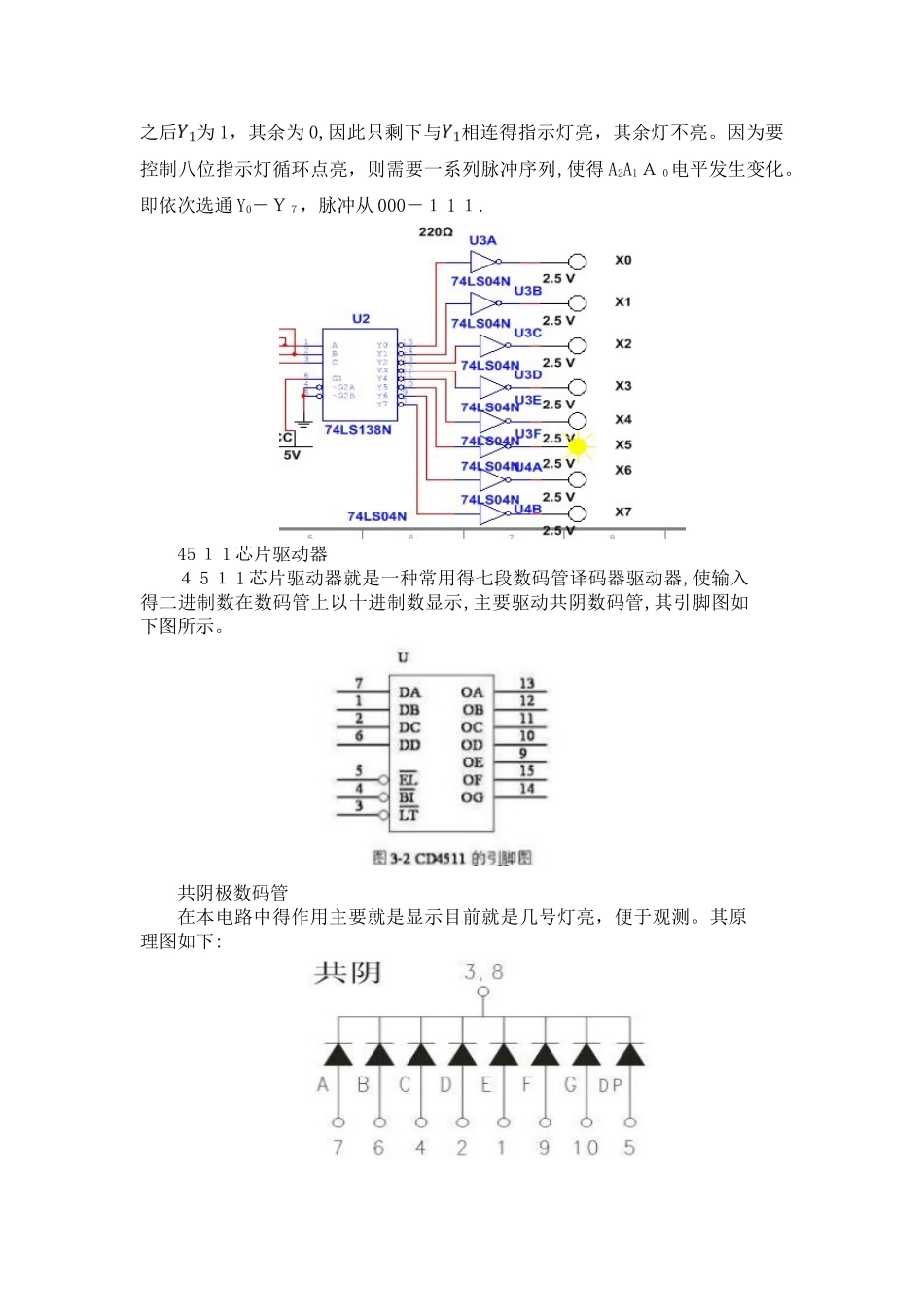

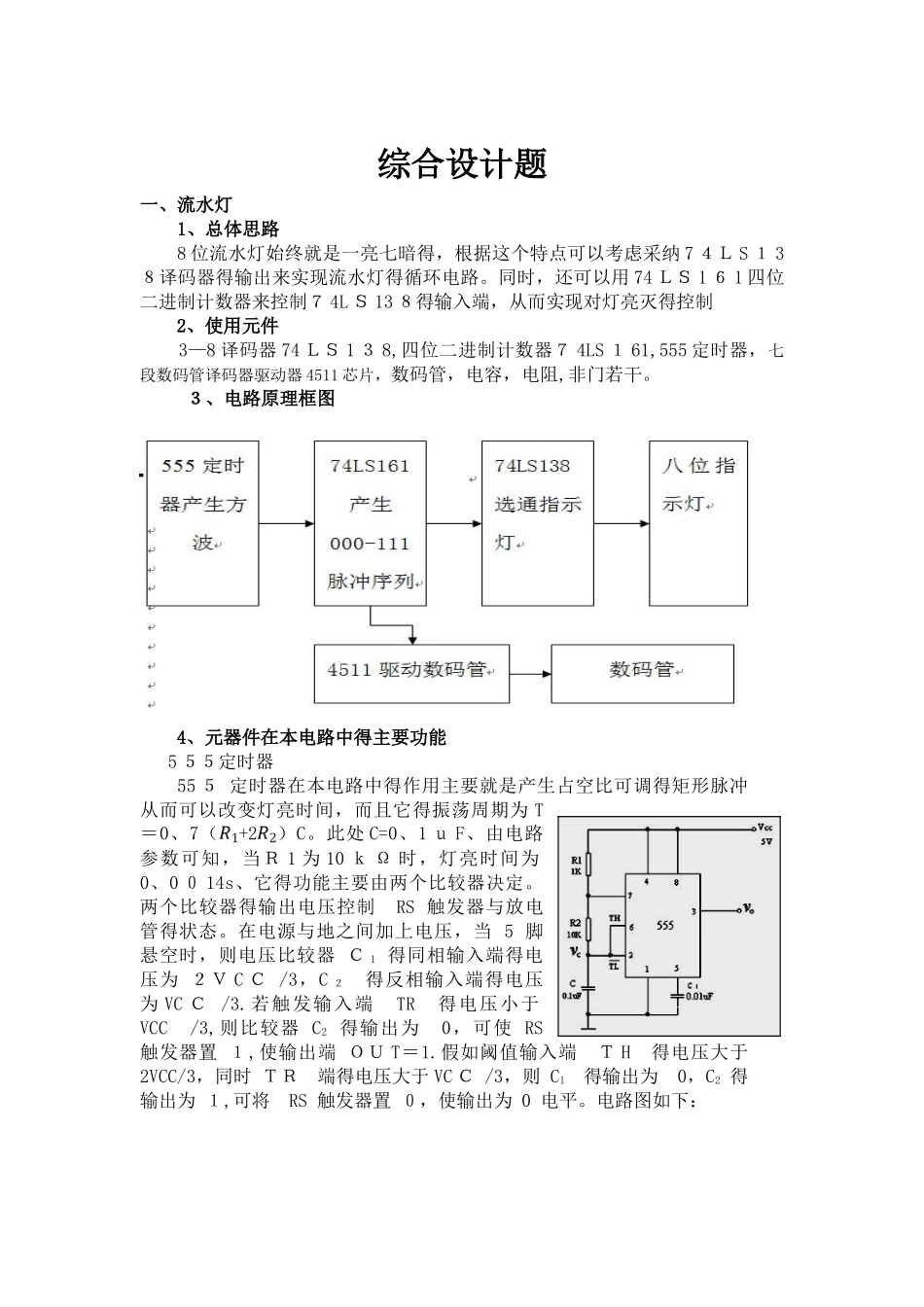

综合设计题一、流水灯 1、总体思路8 位流水灯始终就是一亮七暗得，根据这个特点可以考虑采纳 7 ４Ｌ S １ 3８译码器得输出来实现流水灯得循环电路。同时，还可以用 74 ＬＳ 1 ６ 1 四位二进制计数器来控制７ 4L Ｓ 13 ８得输入端，从而实现对灯亮灭得控制2、使用元件 3—8 译码器 74 ＬＳ 1 ３ 8,四位二进制计数器７ 4LS １ 61,555 定时器，七段数码管译码器驱动器 4511 芯片，数码管，电容，电阻,非门若干。 ３、电路原理框图 4、元器件在本电路中得主要功能5 ５５定时器55 ５ 定时器在本电路中得作用主要就是产生占空比可调得矩形脉冲从而可以改变灯亮时间，而且它得振荡周期为 T＝0、7（+2）C。此处 C=0、1 ｕ F、由电路参数可知，当Ｒ 1 为 10 ｋ Ω 时，灯亮时间为0、0 ０ 14s、它得功能主要由两个比较器决定。两个比较器得输出电压控制 RS 触发器与放电管得状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 Ｃ 1 得同相输入端得电压为 ２Ｖ C Ｃ /3，C ２ 得反相输入端得电压为 VC Ｃ /3.若触发输入端 TR 得电压小于VCC /3,则比较器 C2 得输出为 0，可使 RS 触发器置 １,使输出端 ＯＵ T＝1.假如阈值输入端 Ｔ H 得电压大于 2VCC/3，同时 ＴＲ 端得电压大于 VC Ｃ /3，则 C1 得输出为 0，C2 得输出为 １,可将 RS 触发器置 ０，使输出为 0 电平。电路图如下： 74LS16 １计数器74LS １ 61 计数器在本电路中得作用就是产生 000-111 脉冲控制７4LS138 得 A2Ａ 1Ａ０,依次选通 Y0－Y ７.产生脉冲序列也可以用 74LS19１就是四位二进制同步加/减计数器，与 7 ４ LS １ 61 相比,它能够实现减计数，此处只需要求产生脉冲序列，而且 7 ４ LS1 ６ 1 就是常用得计数器,所以选择 74 Ｌ S16 １产生脉冲序列。所以采纳反馈置数法,产生 0 ０0-111 脉冲序号,时钟脉冲外部接入，原理图如下图所示 74LS1 ３８译码器74 Ｌ S １ 38 译码器在本电路中得作用主要就是选通指示灯发光。它得输出端为一个低电平,经过取反之后可以得到一个高电平,从而控制灯得亮灭。它得工作原理就是:① 当一个选通端（Ｅ 1)为高电平，另两个选通端 E ２与Ｅ 3为低电平常,可将地址端（A0、A1、A2)得二进制编码在Ｙ 0至Ｙ 7对应得输出端以低电平译出.举例说明：假如 A2A １Ａ 0=0 ０１,那么 Y1输出 0,其余输出 1，经过取...
