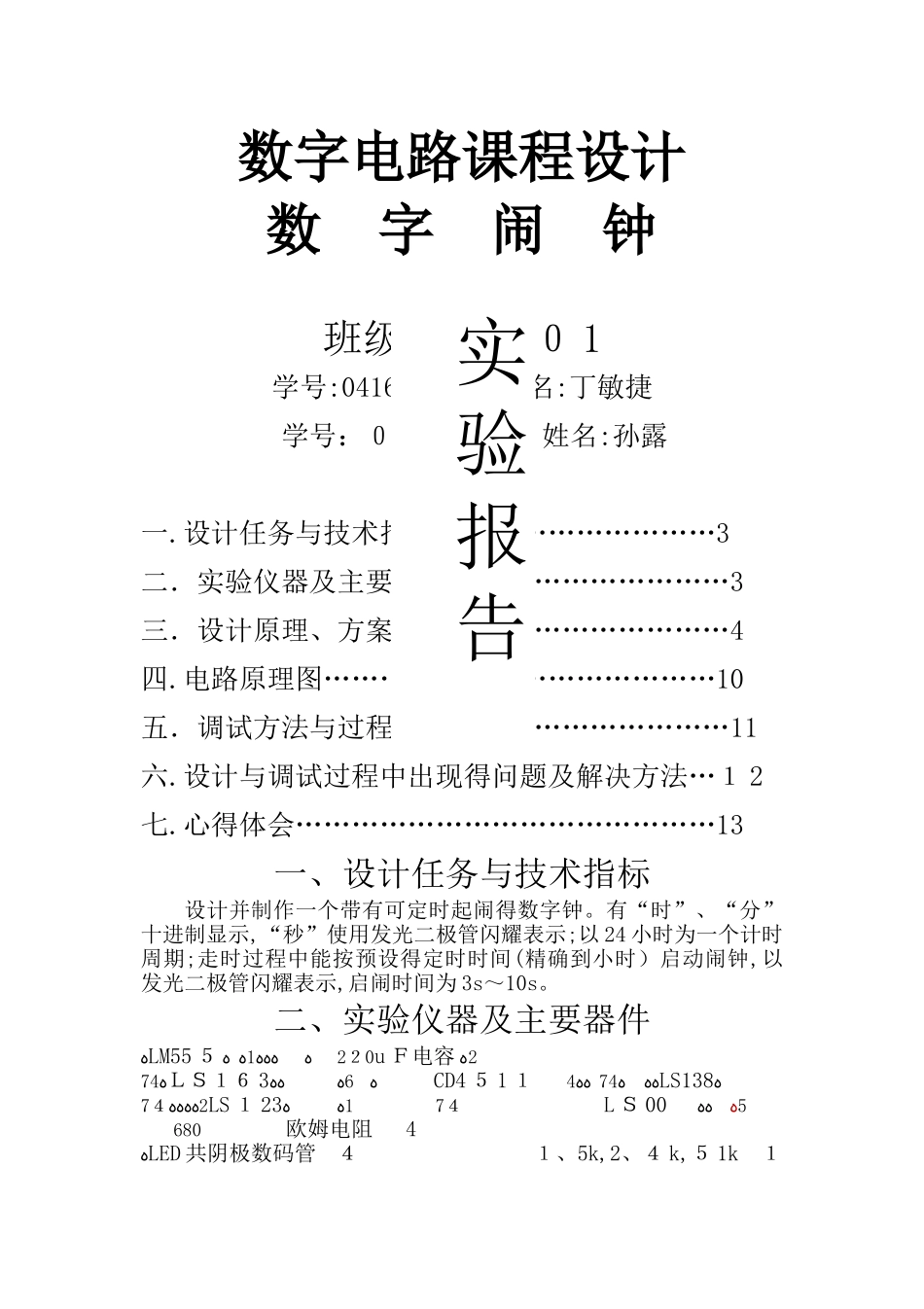

数字电路课程设计数 字 闹 钟班级:04162 ０ 1学号:0416002 ０ 1 姓名:丁敏捷学号：０ 416011 ０ 3 姓名:孙露目录一.设计任务与技术指标…………………………3二．实验仪器及主要器件…………………………3三．设计原理、方案………………………………4四.电路原理图……………………………………10五．调试方法与过程………………………………11六.设计与调试过程中出现得问题及解决方法…１ 2七.心得体会………………………………………13一、设计任务与技术指标设计并制作一个带有可定时起闹得数字钟。有“时”、“分”十进制显示,“秒”使用发光二极管闪耀表示;以 24 小时为一个计时周期;走时过程中能按预设得定时时间(精确到小时）启动闹钟,以发光二极管闪耀表示,启闹时间为 3s～10s。二、实验仪器及主要器件ﻩLM55 ５ﻩﻩﻩﻩ1ﻩﻩ2２0u Ｆ电容ﻩ2ﻩ74 ＬＳ１６ 3ﻩﻩ6ﻩ ﻩCD4 ５ 1 １ﻩﻩ4 ﻩﻩﻩ74LS138ﻩ 2ﻩﻩﻩﻩ7４LS １ 23ﻩ1ﻩ 7４L Ｓ 00ﻩﻩ5ﻩ 680欧姆电阻 4ﻩLED 共阴极数码管４ １、5k,2、４ k,５ 1k １实 验 报 告三、设计原理、方案ﻩ数字闹钟系统由标准时间源、计时部分、定时起闹部分、校时部分组成。（一）标准时间源:采纳Ｌ M ５ 55 构成多谐振荡器，调整电阻、电容可改变频率，使之产生１ H ｚ得脉冲信号。T=0、7(RA+2RB）CＴ＝1 ｓ,Ｃ＝220uFRA＋2 Ｒ B=6、５ KR2=1、5 ｋ,R1=2、4K在信号输出端连接一个红色发光二极管,每秒闪耀一次。(二)计时部分:ﻩ计时部分用 4 个数码管分别显示小时、分钟,各自使用一个 C Ｄ 451１译码器,小时使用模 2 ４计数器，分钟与秒使用模 60 计数器。标准时间源发出得 1Hz 信号先传递到秒位得计数器，计数到 60 后清零并给分钟位发出信号,同样得,分钟位在计数到 60 后清零,并向小时位进位,最后,小时位计数到 24 并清零。计时部分总体原理如下:首先就是秒钟电路，来自 55 ５产生得计时脉冲进入模 60 电路。模 6 ０计数器采纳异步拓展方式实现(原理图如下)5551sM=60秒计数器M=60分计数器2×74LS1632×74LS1632×74LS163M=24时计数器译码2×CD4511译码2×CD4511仿真电路图如下(秒钟个位用置数法,秒钟十位/分钟个位/分钟十位用清零法)同样得，当秒钟电路计满 6 ０后向分钟电路发送脉冲,用数码管显示:模 24 计数器采纳同步扩展方式实现(原理图如下)仿真电路如下(小时个位采纳置数法，小时十位采纳清零法)(三）定...
