数码消费内EMC相关培训

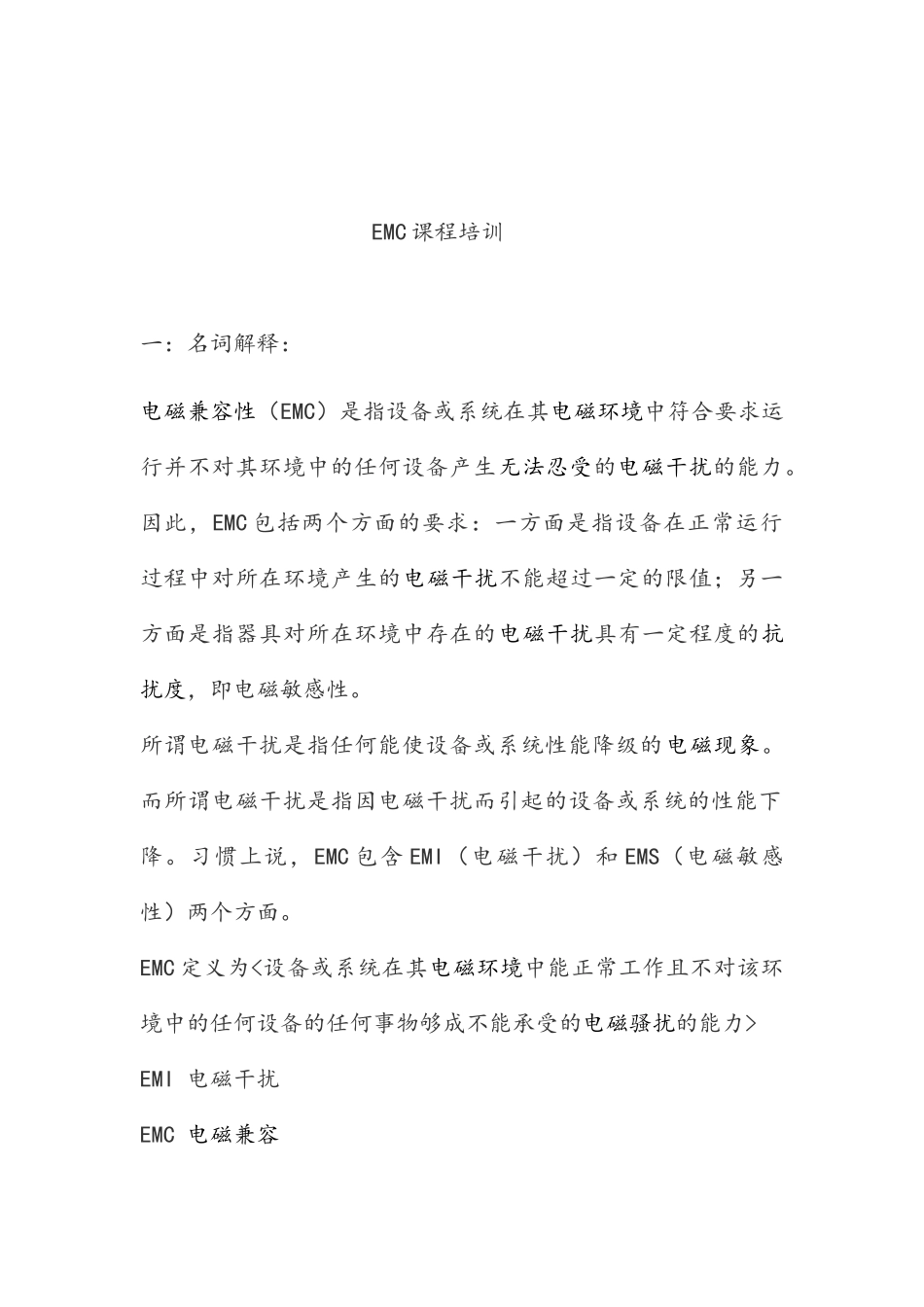

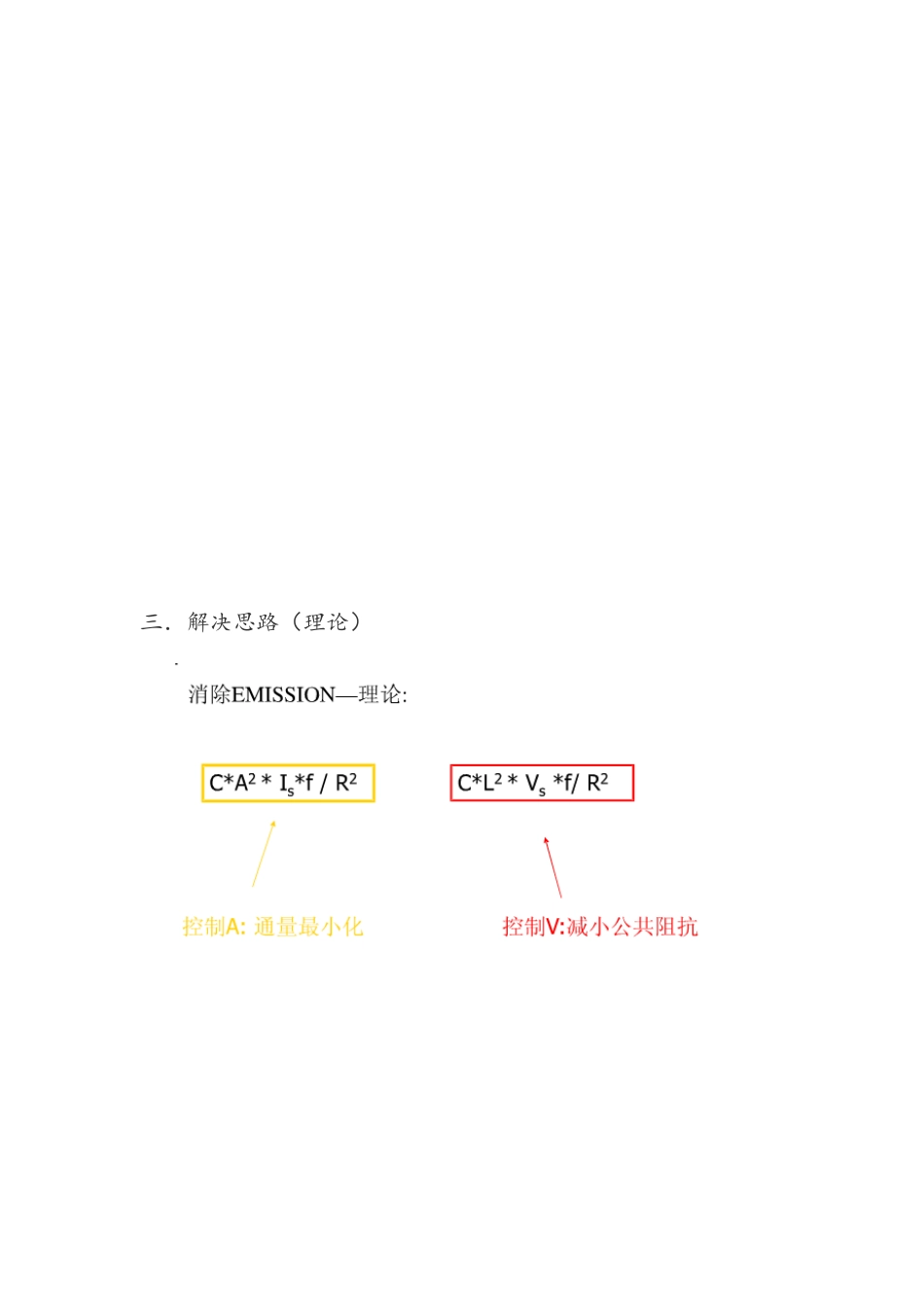

EMC 课程培训 一：名词解释：电磁兼容性（EMC）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此，EMC 包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。所谓电磁干扰是指任何能使设备或系统性能降级的电磁现象。而所谓电磁干扰是指因电磁干扰而引起的设备或系统的性能下降。习惯上说，EMC 包含 EMI（电磁干扰）和 EMS（电磁敏感性）两个方面。EMC 定义为<设备或系统在其电磁环境中能正常工作且不对该环境中的任何设备的任何事物够成不能承受的电磁骚扰的能力> EMI 电磁干扰 EMC 电磁兼容 EMC=EMI+EMS EMI 包括传导、辐射、谐波等等。二．EMI 产生过程：三．解决思路（理论）阻抗与电阻具有相同的单位，都是 Ω。电阻对电流具有阻碍的作用，同样，阻抗对电流也有阻碍作用。阻抗可以是电阻、电容、电感的任意组合对电流起到的阻碍作用。由于电容对直流电的阻抗无穷大，而电感对直流电的阻抗是零，因此，阻抗更多用于描述沟通电路中对电流的阻碍作用。高阻抗是指阻抗值大，低阻抗是指阻抗值小。 四．常见解决方案1. CLK 包地处理。案例：屏，HDMI 福射超标。2.减小波长。CLK 线和电源线太长中间分段处理。案例：接屏，接喇叭时福射超标。3.降低信号干扰。案例：接屏，插卡，DDR 超标。4.加大地的完整性A:板边沿打一围孔。注意不是孔打的越多越好。出现死铜通过打孔连到第二层。B:地与地没有连在一起的通过修改走线使之连在一起。最好是底层无走线。5.学会用导电海绵，导电布和屏蔽罩。A：通过导电海绵接触屏我外壳，形成天然的屏蔽罩。B：留出位置增加屏蔽罩。C：通过导电布增大屏蔽效果。屏排线，摄像头，TP 屏都可以通过包电布的方式降低福射。6.其它A:转接板漏铜加导电布。B:空间大连接线加磁环C:电源输入处加共模电感D:USB,HDMI,耳机，卡座端子处加导电布和导电海绵。7.如何看测试图A:电源超标：B：无展频现象：C:有展频现象：D:倍频现象：E:遮蔽不好现象：F：方弃：五：常用元件：1. 共模电感：共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用...
