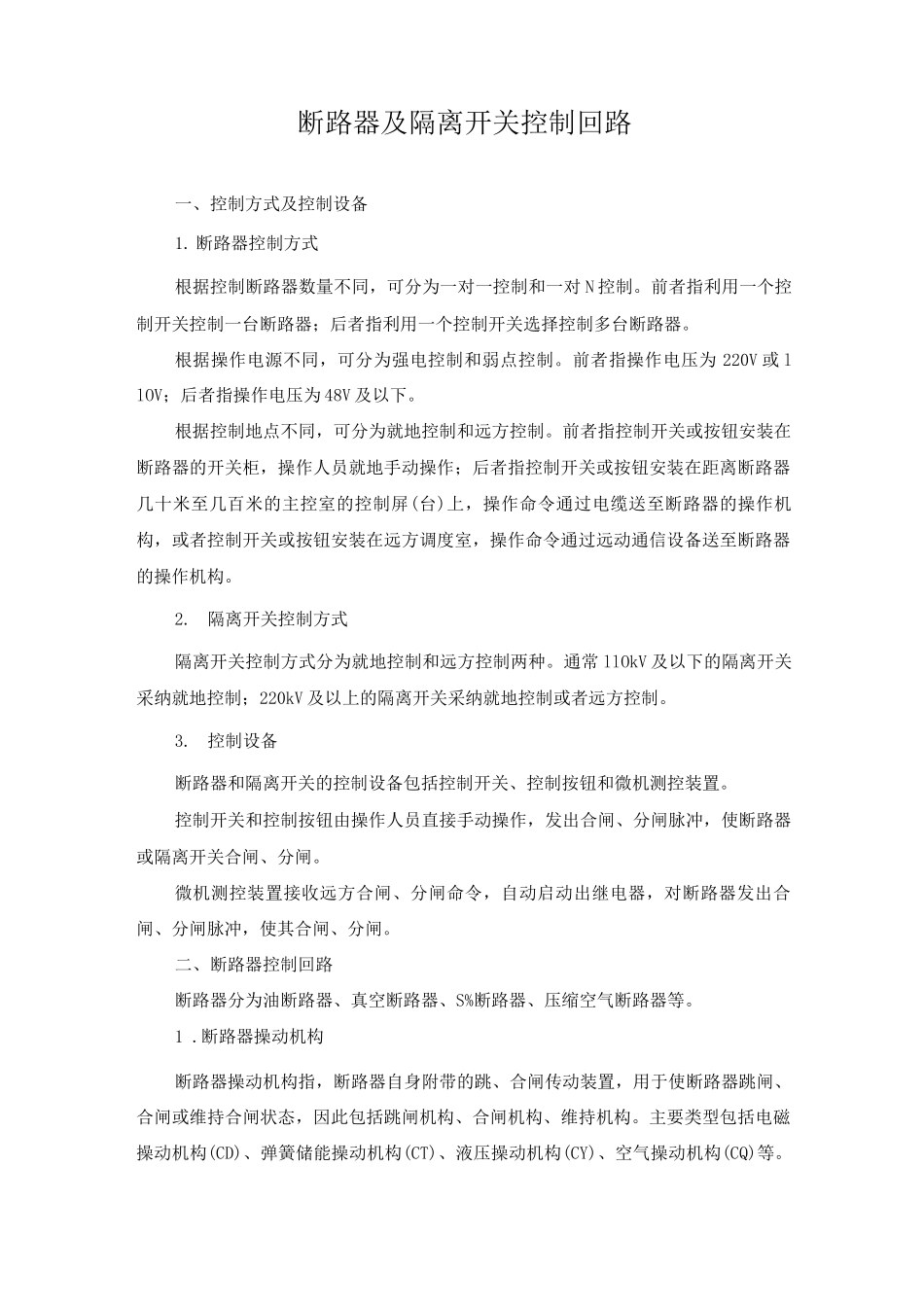

断路器及隔离开关控制回路一、控制方式及控制设备1. 断路器控制方式根据控制断路器数量不同，可分为一对一控制和一对 N 控制。前者指利用一个控制开关控制一台断路器；后者指利用一个控制开关选择控制多台断路器。根据操作电源不同，可分为强电控制和弱点控制。前者指操作电压为 220V 或 l lOV；后者指操作电压为 48V 及以下。根据控制地点不同，可分为就地控制和远方控制。前者指控制开关或按钮安装在断路器的开关柜，操作人员就地手动操作；后者指控制开关或按钮安装在距离断路器几十米至几百米的主控室的控制屏(台)上，操作命令通过电缆送至断路器的操作机构，或者控制开关或按钮安装在远方调度室，操作命令通过远动通信设备送至断路器的操作机构。2.隔离开关控制方式隔离开关控制方式分为就地控制和远方控制两种。通常 llOkV 及以下的隔离开关采纳就地控制；220kV 及以上的隔离开关采纳就地控制或者远方控制。3.控制设备断路器和隔离开关的控制设备包括控制开关、控制按钮和微机测控装置。控制开关和控制按钮由操作人员直接手动操作，发出合闸、分闸脉冲，使断路器或隔离开关合闸、分闸。微机测控装置接收远方合闸、分闸命令，自动启动出继电器，对断路器发出合闸、分闸脉冲，使其合闸、分闸。二、断路器控制回路断路器分为油断路器、真空断路器、S%断路器、压缩空气断路器等。1 .断路器操动机构断路器操动机构指，断路器自身附带的跳、合闸传动装置，用于使断路器跳闸、合闸或维持合闸状态，因此包括跳闸机构、合闸机构、维持机构。主要类型包括电磁操动机构(CD)、弹簧储能操动机构(CT)、液压操动机构(CY)、空气操动机构(CQ)等。不同操动机构的动力来源不同，其中电磁操动机构的合闸线圈需要电流很大，不能通过控制开关和继电器触点直接接通合闸线圈回路，需要中间合闸接触器；弹簧储能操动机构、液压操动机构和空气操动机构的合闸线圈需要电流不大，可以通过控制开关和继电器触点直接接通合闸线圈回路。2. 对断路器控制回路的基本要求(1) 断路器操作完成后应迅速断开跳、合闸回路，以免烧坏线圈(断路器的跳、合闸线圈是根据短时通电设计的)；(2) 断路器既能够通过操作开关远方实现手动跳、合闸操作，又能够通过继电保护和自动装置实现自动跳、合闸操作；(3)具有反映断路韶分、合位置状态以及手动、自动操作的明显信号；(4)具有防止断路器多次分、合动作的“防跳回路”；(5)具有操作回路、操作电源完好的监视回路；(6)具有压...
