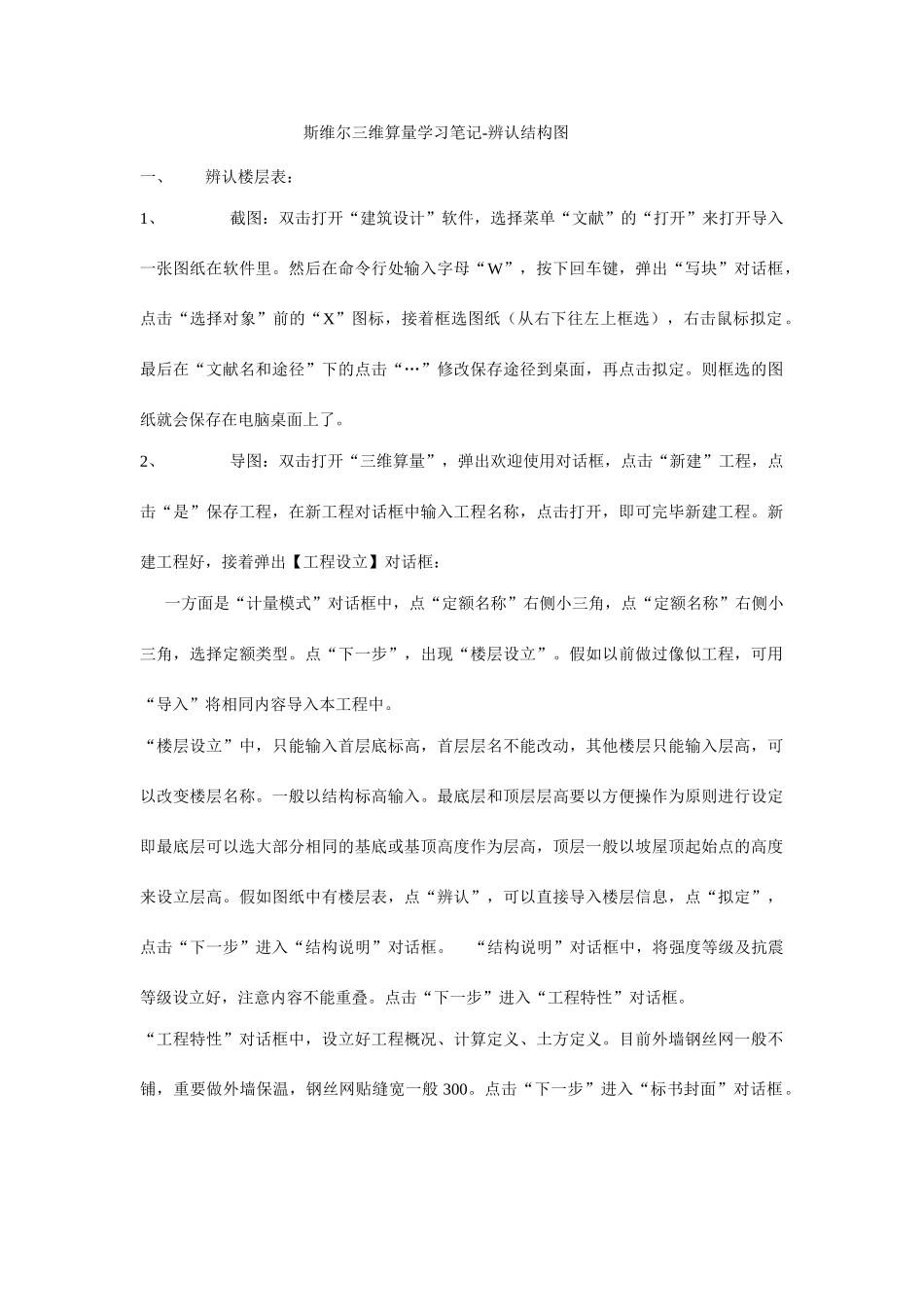

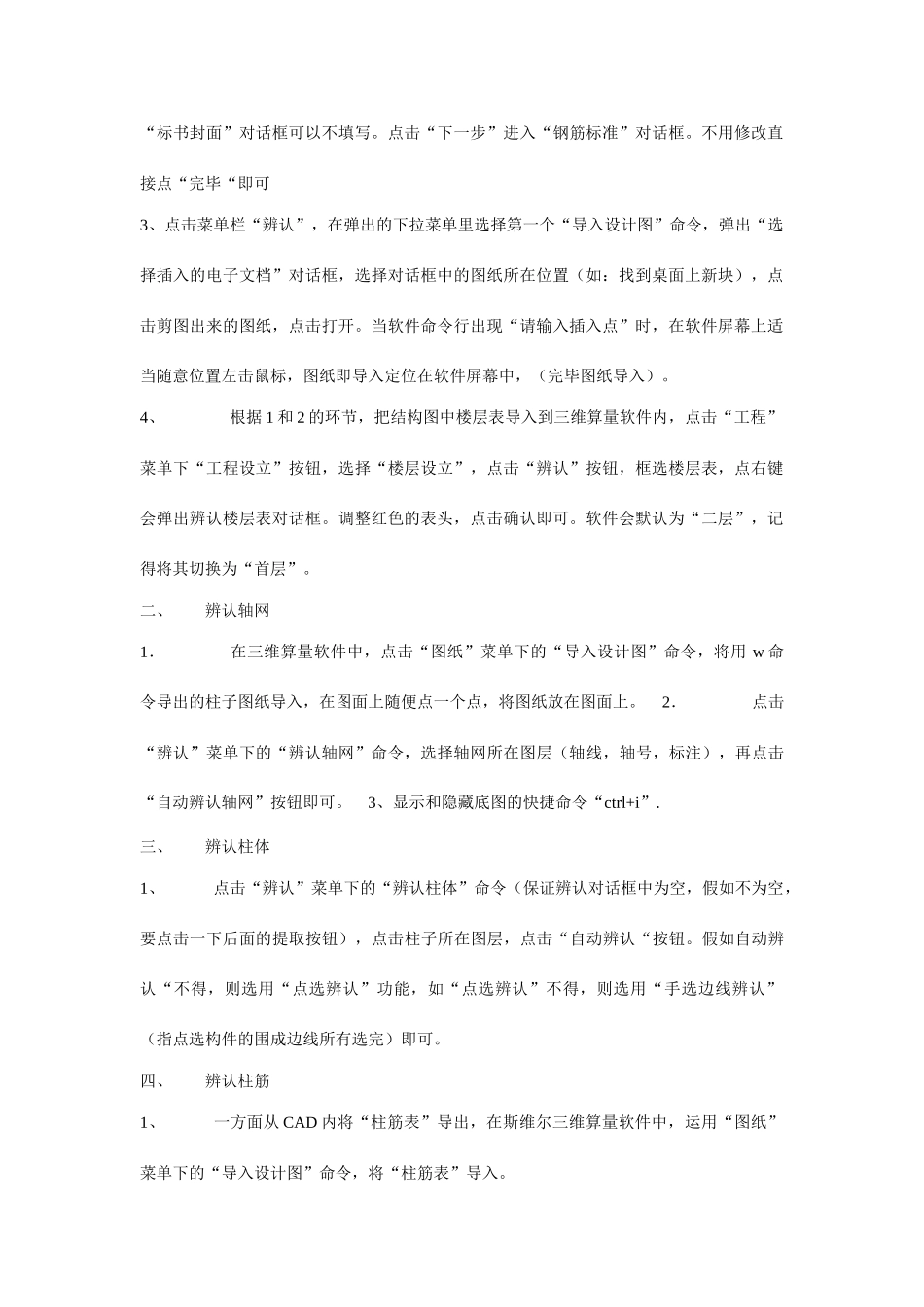

斯维尔三维算量学习笔记-辨认结构图 一、 辨认楼层表： 1、 截图：双击打开“建筑设计”软件，选择菜单“文献”的“打开”来打开导入一张图纸在软件里。然后在命令行处输入字母“W”，按下回车键，弹出“写块”对话框，点击“选择对象”前的“X”图标，接着框选图纸（从右下往左上框选），右击鼠标拟定。最后在“文献名和途径”下的点击“…”修改保存途径到桌面，再点击拟定。则框选的图纸就会保存在电脑桌面上了。 2、 导图：双击打开“三维算量”，弹出欢迎使用对话框，点击“新建”工程，点击“是”保存工程，在新工程对话框中输入工程名称，点击打开，即可完毕新建工程。新建工程好，接着弹出【工程设立】对话框： 一方面是“计量模式”对话框中，点“定额名称”右侧小三角，点“定额名称”右侧小三角，选择定额类型。点“下一步”，出现“楼层设立”。假如以前做过像似工程，可用“导入”将相同内容导入本工程中。 “楼层设立”中，只能输入首层底标高，首层层名不能改动，其他楼层只能输入层高，可以改变楼层名称。一般以结构标高输入。最底层和顶层层高要以方便操作为原则进行设定即最底层可以选大部分相同的基底或基顶高度作为层高，顶层一般以坡屋顶起始点的高度来设立层高。假如图纸中有楼层表，点“辨认”，可以直接导入楼层信息，点“拟定”，点击“下一步”进入“结构说明”对话框。 “结构说明”对话框中，将强度等级及抗震等级设立好，注意内容不能重叠。点击“下一步”进入“工程特性”对话框。 “工程特性”对话框中，设立好工程概况、计算定义、土方定义。目前外墙钢丝网一般不铺，重要做外墙保温，钢丝网贴缝宽一般 300。点击“下一步”进入“标书封面”对话框。 “标书封面”对话框可以不填写。点击“下一步”进入“钢筋标准”对话框。不用修改直接点“完毕“即可 3、点击菜单栏“辨认”，在弹出的下拉菜单里选择第一个“导入设计图”命令，弹出“选择插入的电子文档”对话框，选择对话框中的图纸所在位置（如：找到桌面上新块），点击剪图出来的图纸，点击打开。当软件命令行出现“请输入插入点”时，在软件屏幕上适当随意位置左击鼠标，图纸即导入定位在软件屏幕中，（完毕图纸导入）。 4、 根据 1 和 2 的环节，把结构图中楼层表导入到三维算量软件内，点击“工程”菜单下“工程设立”按钮，选择“楼层设立”，点击“辨认”按钮，框选楼层表，点右键会弹出辨认楼层表对话框。调整红色的表头，点击确认...
