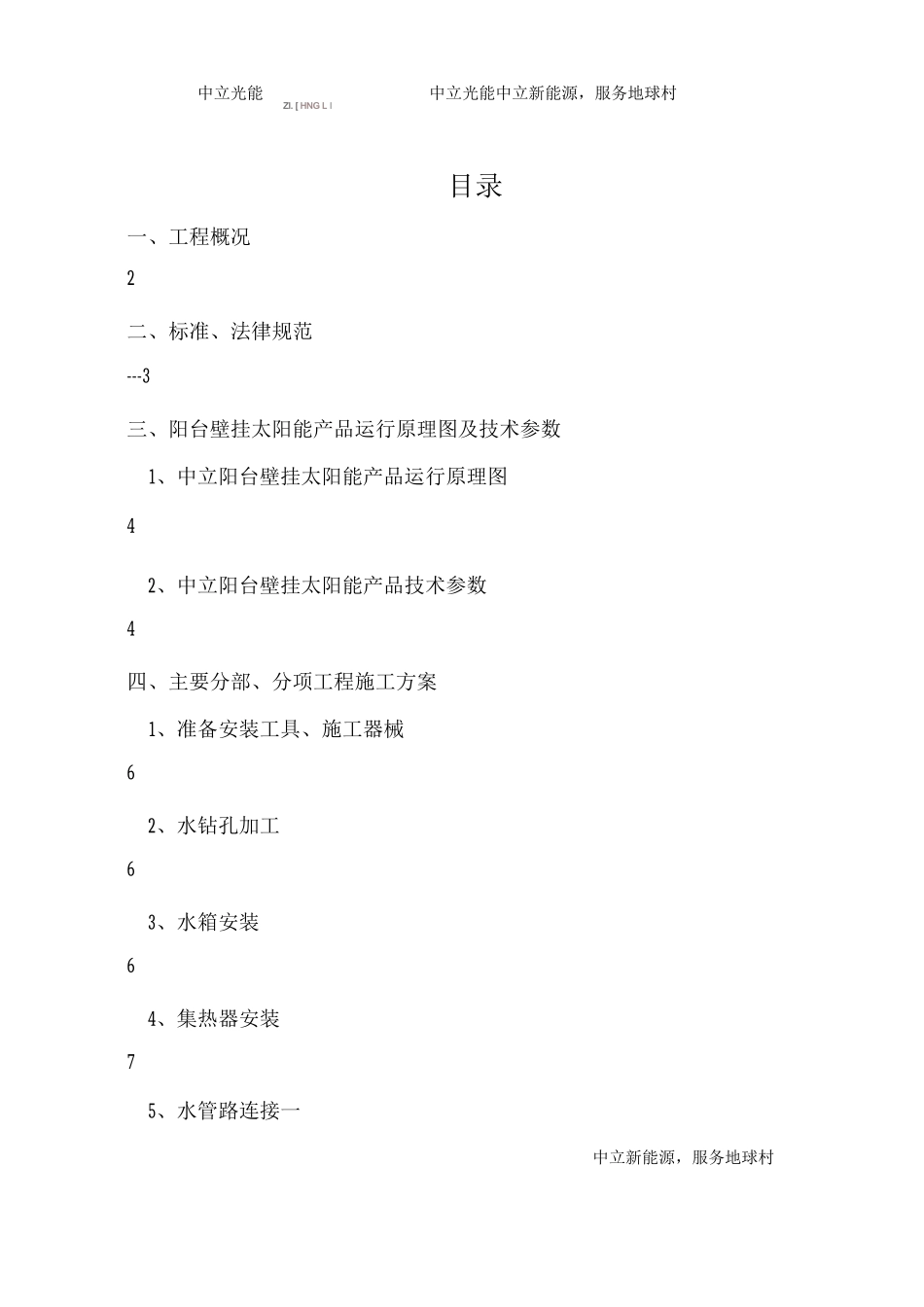

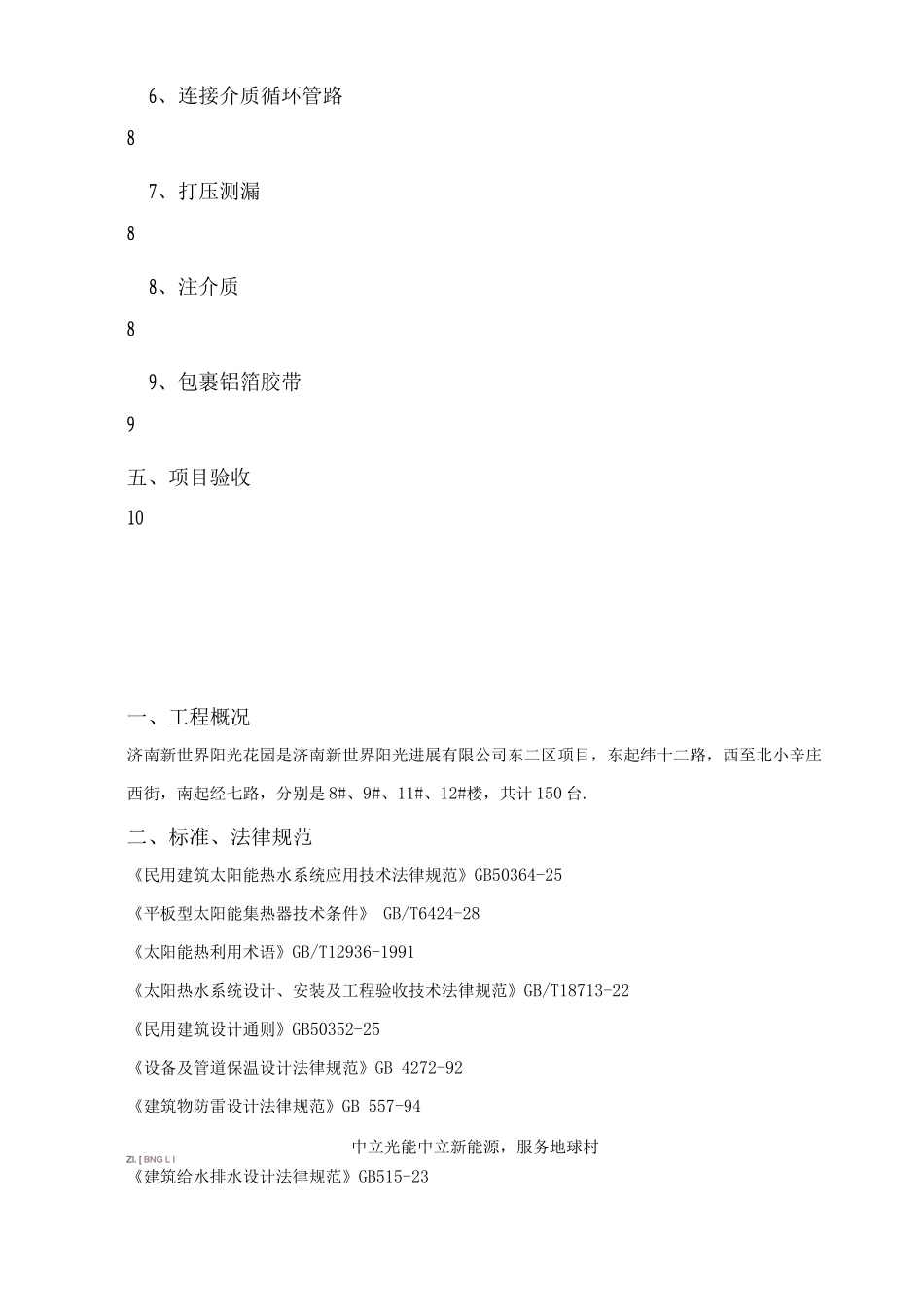

济南新世界阳台壁挂太阳能热水器施工方案I ®ZPZ H S3 N G L I(HZ 光能ZHONGLIGUANGNENG建设单位：济南新世界阳光房地产开发有限公司设计单位：德州中立新能源科技有限公司方案编号：ZLGC 一编制人：崔月红核准人:艾明涛联系人：吴桂龙联系电话：中立光能中立新能源，服务地球村Zl. [ HNG L I 目录一、工程概况2二、标准、法律规范---3三、阳台壁挂太阳能产品运行原理图及技术参数1、中立阳台壁挂太阳能产品运行原理图42、中立阳台壁挂太阳能产品技术参数4四、主要分部、分项工程施工方案1、准备安装工具、施工器械62、水钻孔加工63、水箱安装64、集热器安装75、水管路连接一中立新能源，服务地球村中立光能6、连接介质循环管路87、打压测漏88、注介质89、包裹铝箔胶带9五、项目验收10一、工程概况济南新世界阳光花园是济南新世界阳光进展有限公司东二区项目，东起纬十二路，西至北小辛庄西街，南起经七路，分别是 8#、9#、11#、12#楼，共计 150 台.二、标准、法律规范《民用建筑太阳能热水系统应用技术法律规范》GB50364-25《平板型太阳能集热器技术条件》 GB/T6424-28《太阳能热利用术语》GB/T12936-1991《太阳热水系统设计、安装及工程验收技术法律规范》GB/T18713-22《民用建筑设计通则》GB50352-25《设备及管道保温设计法律规范》GB 4272-92《建筑物防雷设计法律规范》GB 557-94中立光能中立新能源，服务地球村Zl. [ BNG L I 《建筑给水排水设计法律规范》GB515-23《建筑结构荷载法律规范》GB509-21《家用分体双回路太阳能热水系统技术条件》GB/T 26970—2025《家用太阳能热水系统技术条件》GB/T 19141 2025《太阳能热水系统建筑一体化设计与应用》L07SJ906三、阳台壁挂太阳能产品运行原理图及技术参数1、阳台壁挂太阳能产品运行原理图2、阳台壁挂太阳能产品技术参数•采纳分离式双回路自然循环家用太阳能热水系统，由集热器、储水箱、换热器、传热介质及连接管路组成；•集热器为中立平板型集热器，尺寸根据阳台空间确定，与墙面夹角为 30°;•中立 120L 立式水箱，满水总重量 180 公斤，直径 460mm，高 1420mm，承压运行，出水方式为“顶水式”•集热器与水箱之间的连接管采纳① 16 的不锈钢波纹管,保温采纳橡塑加厚保温管，外敷铝箔。•冷热水配件采纳 PPR 管。四、主要分部、分项工程施工方案1、准备安装工具，施工器械（1）电动机械类：电锤、电钻、水钻、热熔器、试压泵（2）手动工具类：管钳、...
