新版电气工程施工方案样本

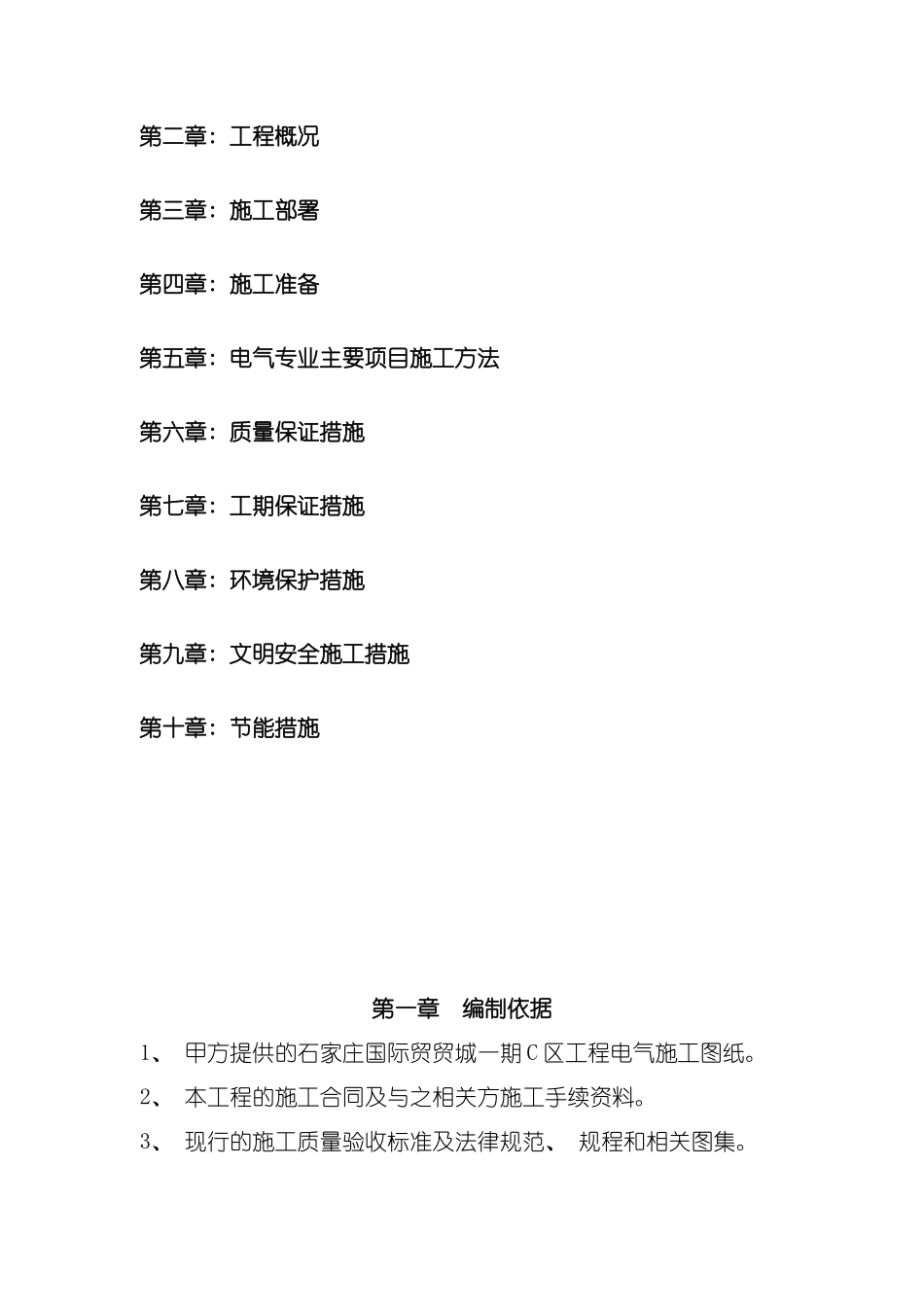

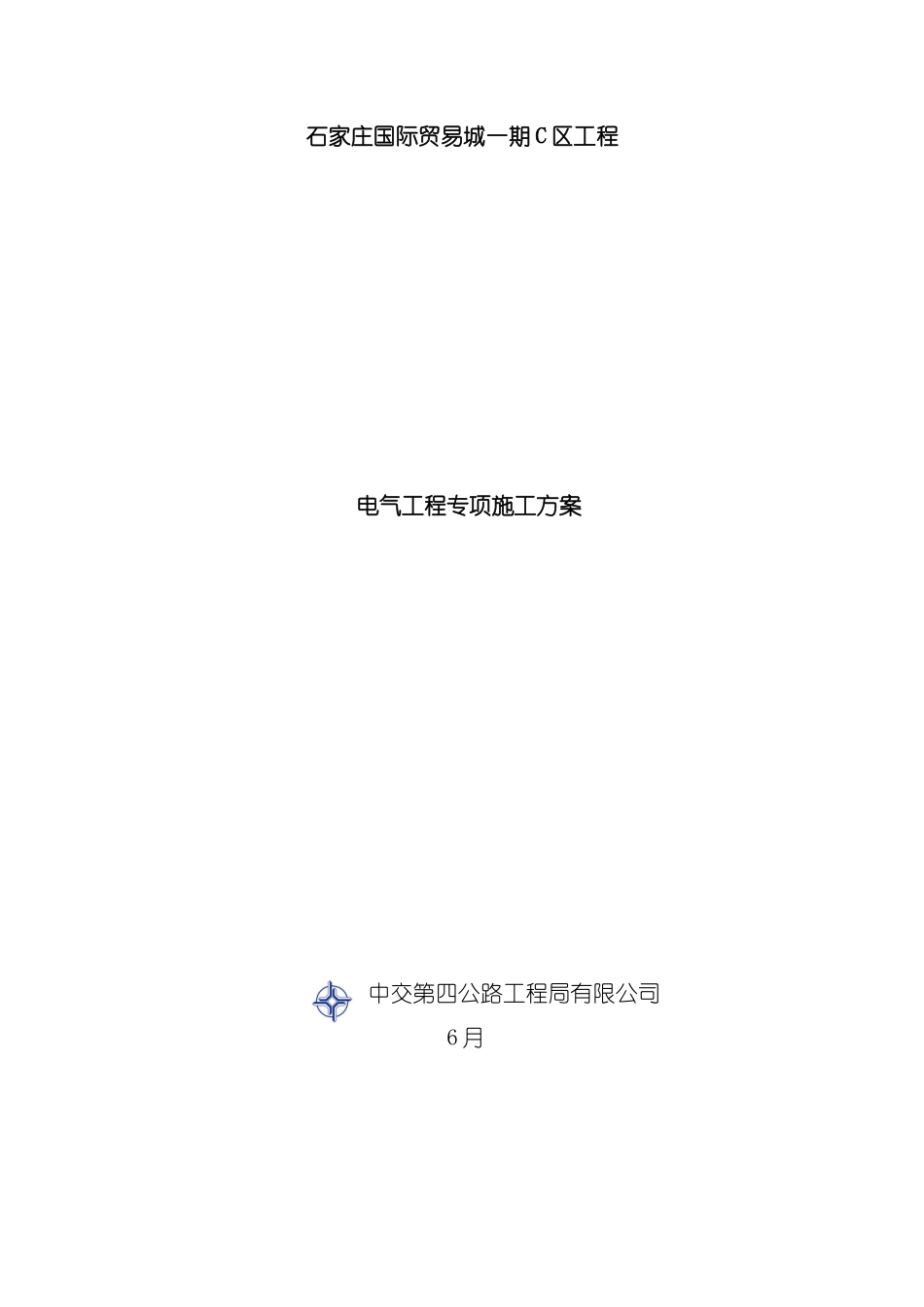

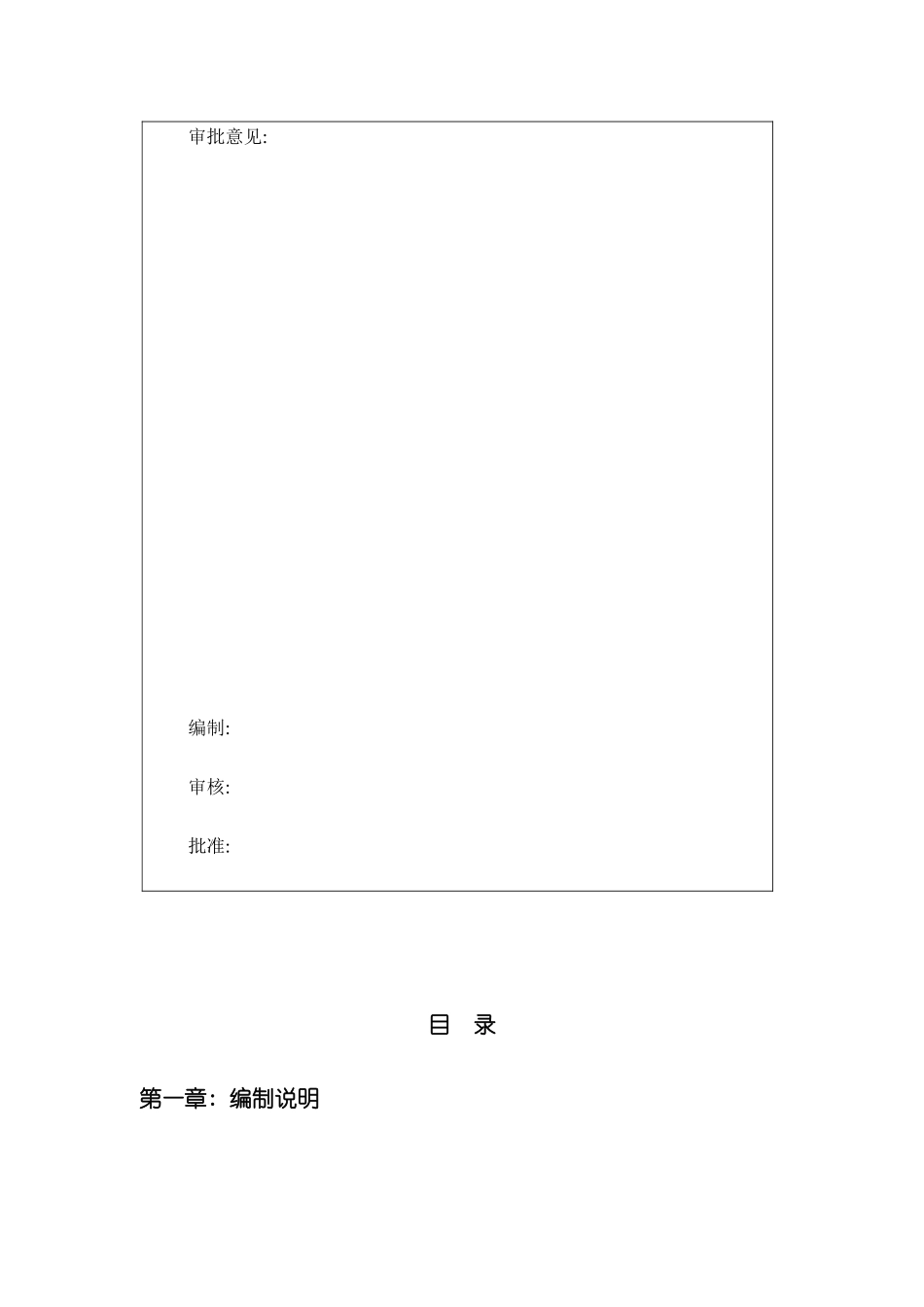

石家庄国际贸易城一期 C 区工程电气工程专项施工方案中交第四公路工程局有限公司 6 月审批意见: 编制: 审核: 批准: 目 录第一章: 编制说明第二章: 工程概况第三章: 施工部署第四章: 施工准备第五章: 电气专业主要项目施工方法第六章: 质量保证措施第七章: 工期保证措施第八章: 环境保护措施第九章: 文明安全施工措施第十章: 节能措施第一章 编制依据1、 甲方提供的石家庄国际贸贸城一期 C 区工程电气施工图纸。2、 本工程的施工合同及与之相关方施工手续资料。3、 现行的施工质量验收标准及法律规范、 规程和相关图集。序号名称编号1建筑电气工程施工质量验收法律规范GB50303- 2建筑节能工程施工质量验收法律规范GB50411- 3智能建筑工程质量验收法律规范GB50339- 4智能建筑弱电工程与施工09X7005建筑智能化系统集成设计图集03X801-16安全防范系统设计与安装06SX5037民用建筑工程电气施工图设计深化图样04DX0038火灾自动报警施工与验收法律规范GB50166- 9火灾报警及消防控制96SX5010等电位联接安装02D501-211接地装置安装03D501-312建筑物防雷设施安装99( 07) D501-113利用建筑物金属体做防雷及接地装置安装03D501-414建筑电气常见数据04DX101-115常见风机控制电路图99D303-216常见低压配电设备安装04D702-117建筑工程资料管理规程JGJ/T185- 第二章工程概况一、 工程概况 本工程位于河北省石家庄市长安区西兆通村。总建筑面积约277117.25m2, 地下一层为设备用房,地上四层为建材家居市场, 屋顶为露天停车。本工程属于多层商业建筑。建筑主体高度21.70m。结构形式为框架。基础形式为独立基础, 主楼外地下室独立基础加底板。建筑类别为一类, 防火保护对象分级为一级。二、 施工范围: 电力配电系统, 照明系统, 建筑物防雷接地系统, 电气节能和环保, 火灾自动报警系动, 漏电火灾报警系统, 电气火灾监控系统, 弱电、 智能化系统。1、 负荷类别(1)本工程负荷等级: 一级负荷: 消防设备( 含应急照明) 、 消控中心电源、 弱电机房电源、 公共走道照明、 排污泵等; 二级负荷: 扶梯、 客梯用电; 三级负荷: 其它电力负荷及一般照明。2、 供电电源: 本工程供电电压为10KV,由室外开闭所引来2路10KV电源, 每路均能承担本工程二级以上全部负荷, 两路2路10KV电源同时工作, 互为备用,2路10KV电缆从建筑物西侧穿管埋地引入设在地下一层的变配电房。要求2路10KV电源同时供电,当一路高压线路发生故障...
