新风系统施工方案2

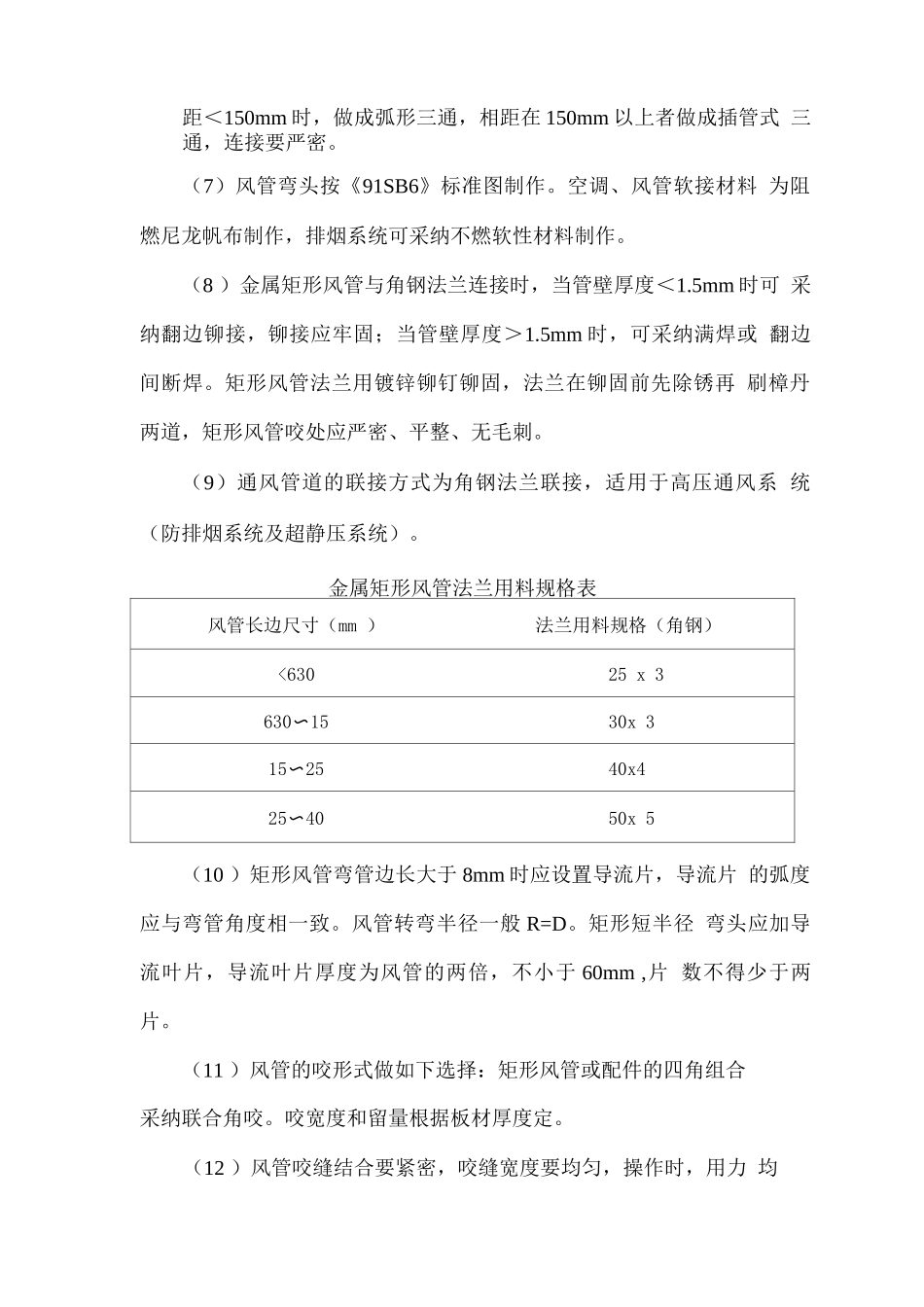

新风系统施工方案一、风管制作（1）为了提高运输效率、减少消耗和成品的完好性，实行车间 预制现场装配的方法，即车间采纳机械化加工成半成品形式运输到现 场组合装配。（2）通风风道采纳镀锌钢板制作，风管法兰连接用镀锌螺栓和 螺母，法兰衬垫用 3mm 厚新型 8501 阻燃密封胶带。（3）消防排烟风道采纳 0.75mm 厚普通钢板制作。（4）穿防火墙、板的镀锌钢板风道至防火阀处来用厚度为 0.75mm的镀锌钢板制作，见下表：消防风管板材厚度规格表矩形风管长边尺寸（mm）板材厚度<3200.75320〜4500.75450〜6300.75630〜101.010〜12501.01250〜201.2（5）金属矩形风管边长＞630mm，保温风管边长＞8mm 时，且 管段长度大于 1250mm 或低压风管单边平面积大于 1.2m2、中、高压风管大于 1.0m2,均应有加固措施。（6）假如风管中增加一道支撑隔板，材料厚度与风管相同。风 管的支管与干管相接处为三通分路，当支管与干管的底面（或顶面） 相距＜150mm 时，做成弧形三通，相距在 150mm 以上者做成插管式 三通，连接要严密。（7）风管弯头按《91SB6》标准图制作。空调、风管软接材料 为阻燃尼龙帆布制作，排烟系统可采纳不燃软性材料制作。（8 ）金属矩形风管与角钢法兰连接时，当管壁厚度＜1.5mm 时可 采纳翻边铆接，铆接应牢固；当管壁厚度＞1.5mm 时，可采纳满焊或 翻边间断焊。矩形风管法兰用镀锌铆钉铆固，法兰在铆固前先除锈再 刷樟丹两道，矩形风管咬处应严密、平整、无毛刺。（9）通风管道的联接方式为角钢法兰联接，适用于高压通风系 统（防排烟系统及超静压系统）。金属矩形风管法兰用料规格表风管长边尺寸（mm ）法兰用料规格（角钢）<63025 x 3630〜1530x 315〜2540x425〜4050x 5（10 ）矩形风管弯管边长大于 8mm 时应设置导流片，导流片 的弧度应与弯管角度相一致。风管转弯半径一般 R=D。矩形短半径 弯头应加导流叶片，导流叶片厚度为风管的两倍，不小于 60mm ,片 数不得少于两片。（11 ）风管的咬形式做如下选择：矩形风管或配件的四角组合采纳联合角咬。咬宽度和留量根据板材厚度定。（12 ）风管咬缝结合要紧密，咬缝宽度要均匀，操作时，用力 均匀，不宜过重，不能出现有半咬或胀裂现象。（13）风管外观质量应达到折角平直，圆弧均匀，两端面平行， 无翘角，表面凹凸不大于 5mm ；风管与法兰连接牢固，翻边平整， 宽度不小于 6mm，紧贴法兰。二、风管部件及支、吊架安装（1）风管与部件支吊...
