施工测量作业

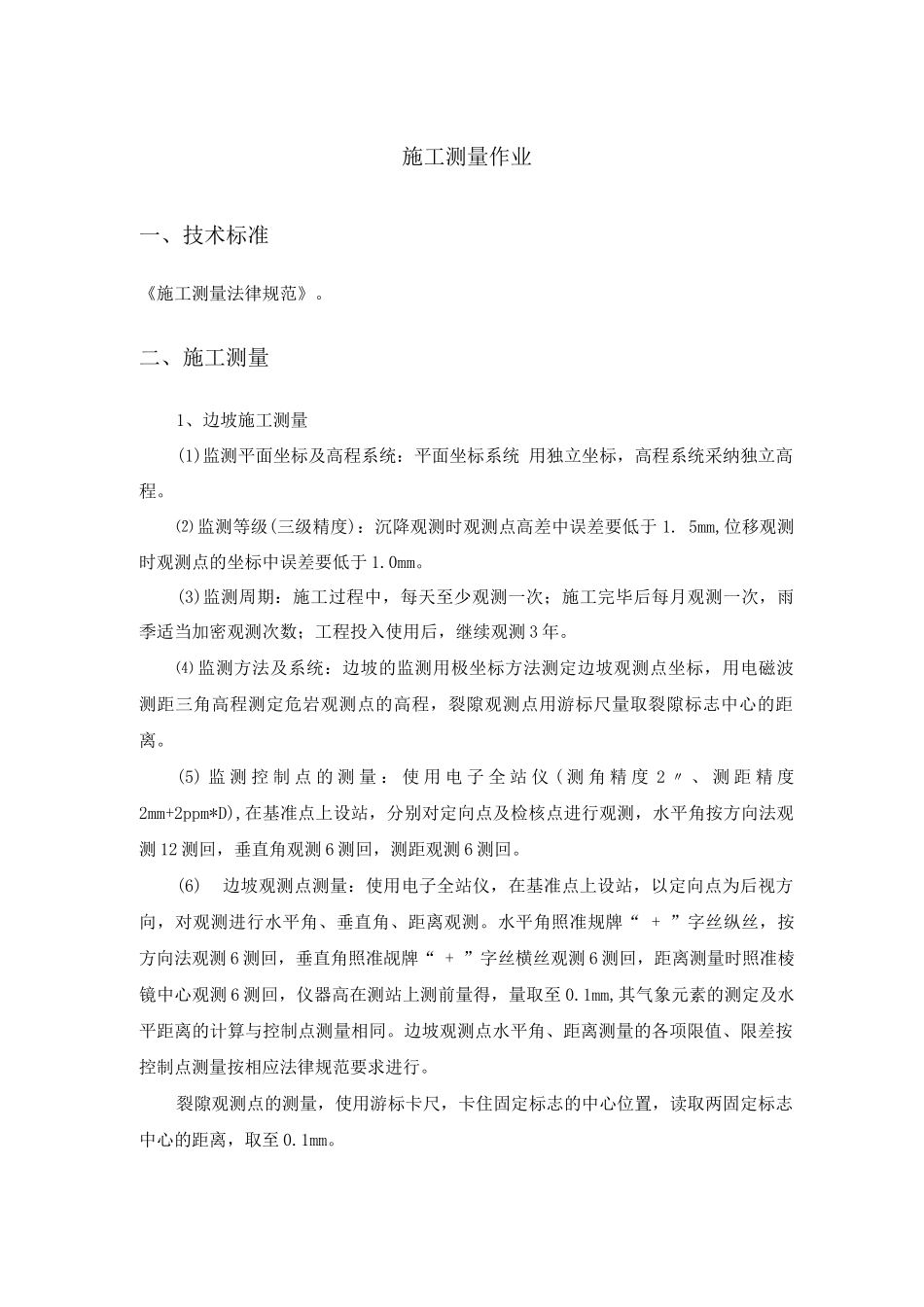

施工测量作业一、技术标准《施工测量法律规范》。二、施工测量1、边坡施工测量(1)监测平面坐标及高程系统：平面坐标系统 用独立坐标，高程系统采纳独立高程。⑵ 监测等级(三级精度)：沉降观测时观测点高差中误差要低于 1. 5mm,位移观测时观测点的坐标中误差要低于 1.0mm。(3)监测周期：施工过程中，每天至少观测一次；施工完毕后每月观测一次，雨季适当加密观测次数；工程投入使用后，继续观测 3 年。⑷ 监测方法及系统：边坡的监测用极坐标方法测定边坡观测点坐标，用电磁波测距三角高程测定危岩观测点的高程，裂隙观测点用游标尺量取裂隙标志中心的距离。(5) 监 测 控 制 点 的 测 量 ： 使 用 电 子 全 站 仪 ( 测 角 精 度 2 〃 、 测 距 精 度2mm+2ppm*D),在基准点上设站，分别对定向点及检核点进行观测，水平角按方向法观测 12 测回，垂直角观测 6 测回，测距观测 6 测回。(6)边坡观测点测量：使用电子全站仪，在基准点上设站，以定向点为后视方向，对观测进行水平角、垂直角、距离观测。水平角照准规牌“ + ”字丝纵丝，按方向法观测 6 测回，垂直角照准觇牌“ + ”字丝横丝观测 6 测回，距离测量时照准棱镜中心观测 6 测回，仪器高在测站上测前量得，量取至 0.1mm,其气象元素的测定及水平距离的计算与控制点测量相同。边坡观测点水平角、距离测量的各项限值、限差按控制点测量按相应法律规范要求进行。裂隙观测点的测量，使用游标卡尺，卡住固定标志的中心位置，读取两固定标志中心的距离，取至 0.1mm。位移监测应沿坡顶及每级平台各剖面线设置 1 个位移观测点，变形观测点应建立初次读数值，变形观测的技术要求应符合《工程测量法律规范》，观测精度不低于二等要求。2、绿化工程测量绿化工程施工测量目的是把设计图上绿化工程的平面位置和高程，准确地标定于实地，以便工程施工。绿化工程施工测量的主要任务是：（1）施工控制网的布设测图控制网从点位的分布和精度来看，通常情况是不能满足施工测量的要求，因此需要单独布设施工控制网。其形式有三角网、边角网、导线网及建筑方格网等，而建筑方格网（包括建筑矩形网）是绿化工程最普遍采纳的施工控制网。（2）施工测量实施施工测量应与施工过程密切配合，主要内容是定位测量及细部放线。施工测量实施首先要做好下列 3 点：A、了解设计意图、熟悉设计图纸，核对设计图纸；设计图纸有总平面图、绿化平面图、基础平面图等，施工...
