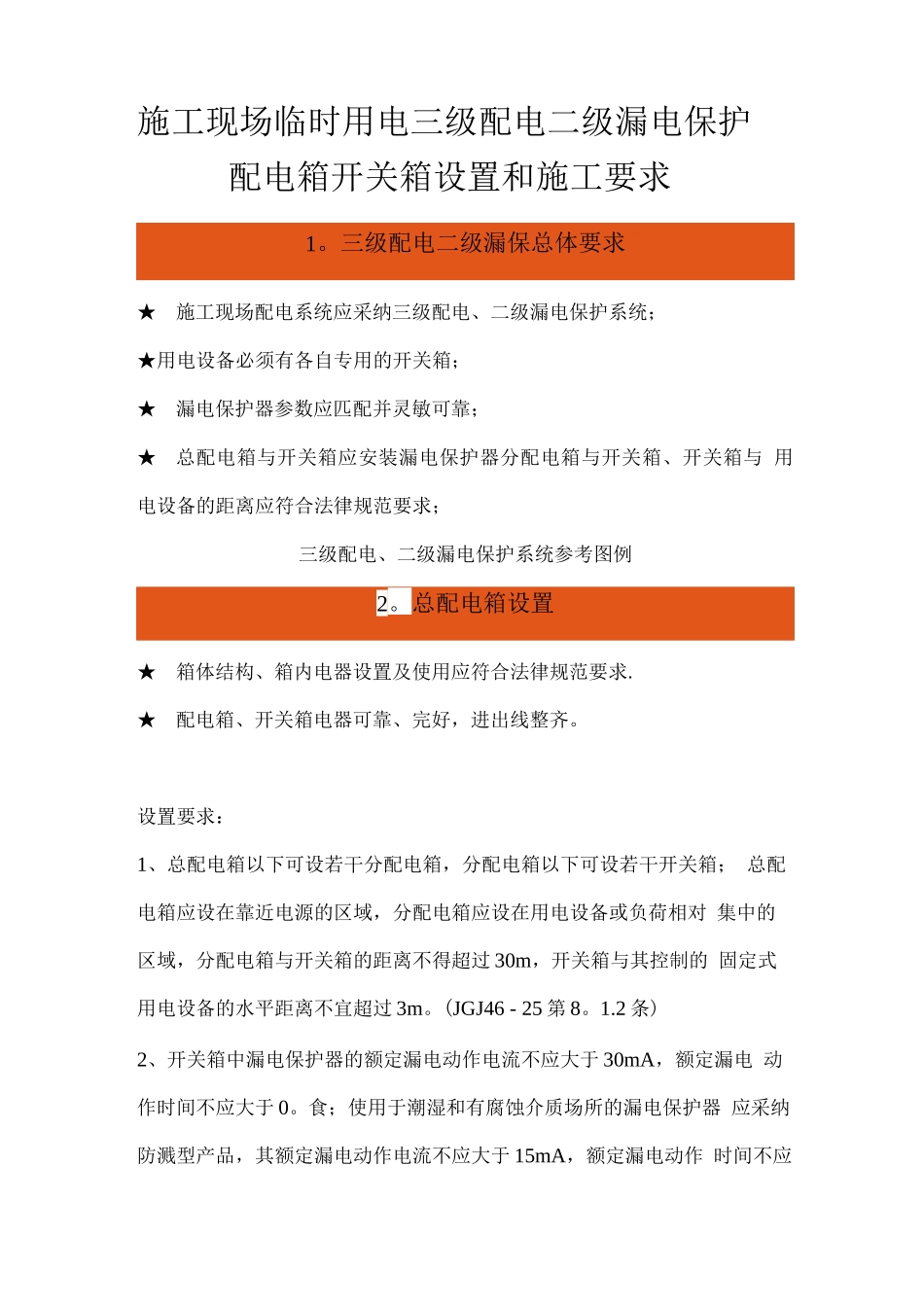

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求

施工现场临时用电三级配电二级漏电保护 配电箱开关箱设置和施工要求1。三级配电二级漏保总体要求★施工现场配电系统应采纳三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与 用电设备的距离应符合法律规范要求；三级配电、二级漏电保护系统参考图例2。总配电箱设置★箱体结构、箱内电器设置及使用应符合法律规范要求.★配电箱、开关箱电器可靠、完好，进出线整齐。设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱； 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对 集中的区域，分配电箱与开关箱的距离不得超过 30m，开关箱与其控制的 固定式用电设备的水平距离不宜超过 3m。(JGJ46 - 25 第 8。1.2 条)2、开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电 动作时间不应大于 0。食；使用于潮湿和有腐蚀介质场所的漏电保护器 应采纳防溅型产品，其额定漏电动作电流不应大于 15mA，额定漏电动作 时间不应大于 0.1s°( JGJ46 - 25 第条)3、总配电箱中漏电保护器的额定漏电动作电流应大于 30mA，额定漏电 动作时间应大于 0.1s，但其额定漏电动作电流与额定漏电动作时间的乘 积不应大于 30mA s。 JGJ46 - 258。2。11）3。分配电箱、开关箱设置★ 箱体结构、箱内电器设置及使用应符合法律规范要求.★ 配电箱、开关箱电器可靠、完好，进出线整齐。开关箱示意图设置要求：1、配电箱、开关箱应采纳冷轧钢板或阻燃绝缘材料制作，钢板厚度应 为1.2 一 2。0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体 钢板厚度不得小于 1。5mm，箱体表面应做防腐处理。（JGJ46 - 25 第8。1.7 条）2、配电箱、开关箱的进、出线应配置固定线卡，进出线应加绝缘护 套并成束卡固在箱体上，不得与箱体直接接触.移动式配电箱、开关箱 的进、出线应采纳橡皮护套绝缘电缆，不得有接头（JGJ46 - 25 第 8.1。16 条）3、配电箱、开关箱外形结构应能防雨、防尘.（JGJ46 - 25 第 8。1。17 条）4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器 °（JGJ46 - 25 第 8。2。1 条）5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、 过载、漏电保护功能 o （JGJ46 - 25 第条）6、当总路设置总漏电保护...
