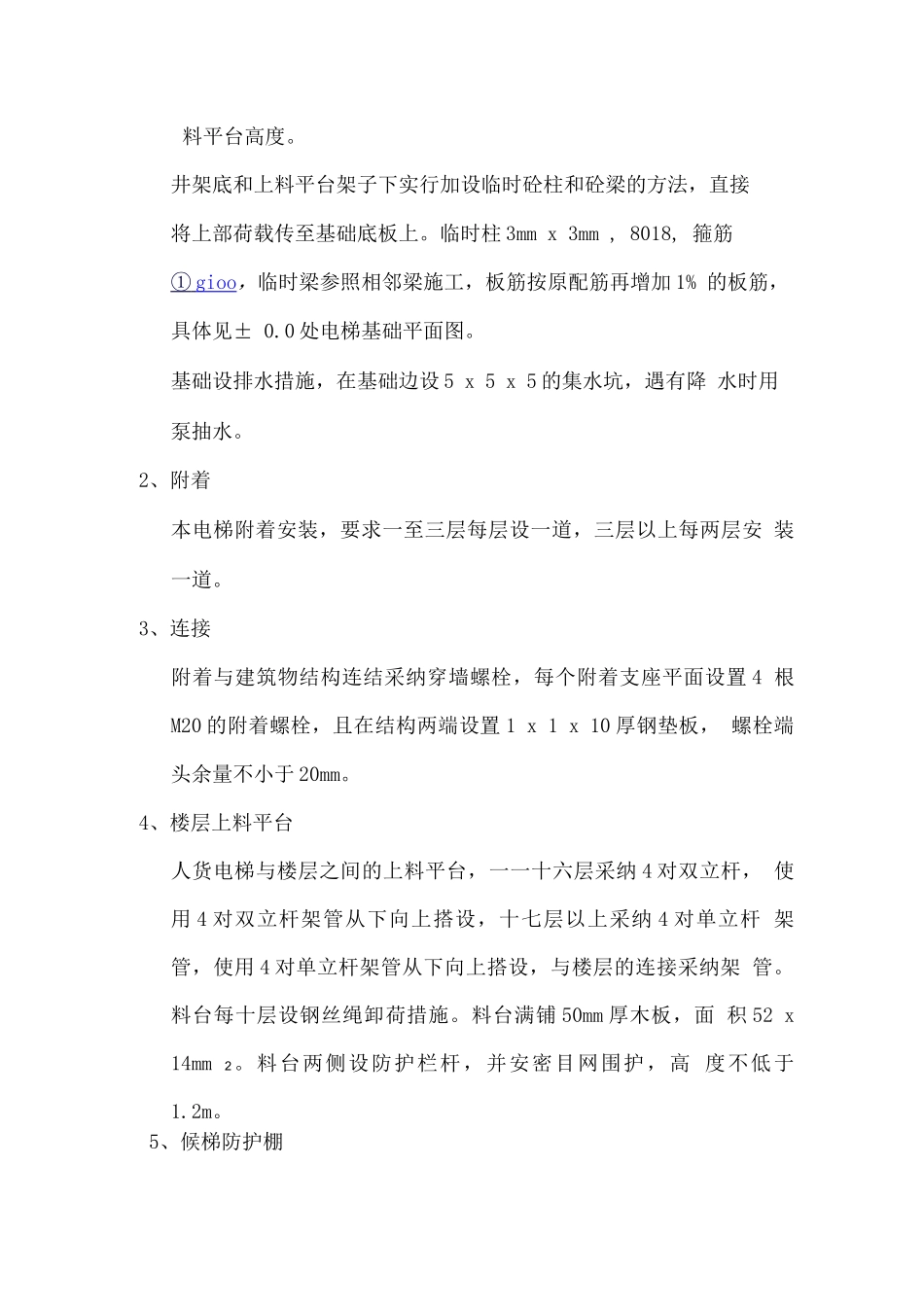

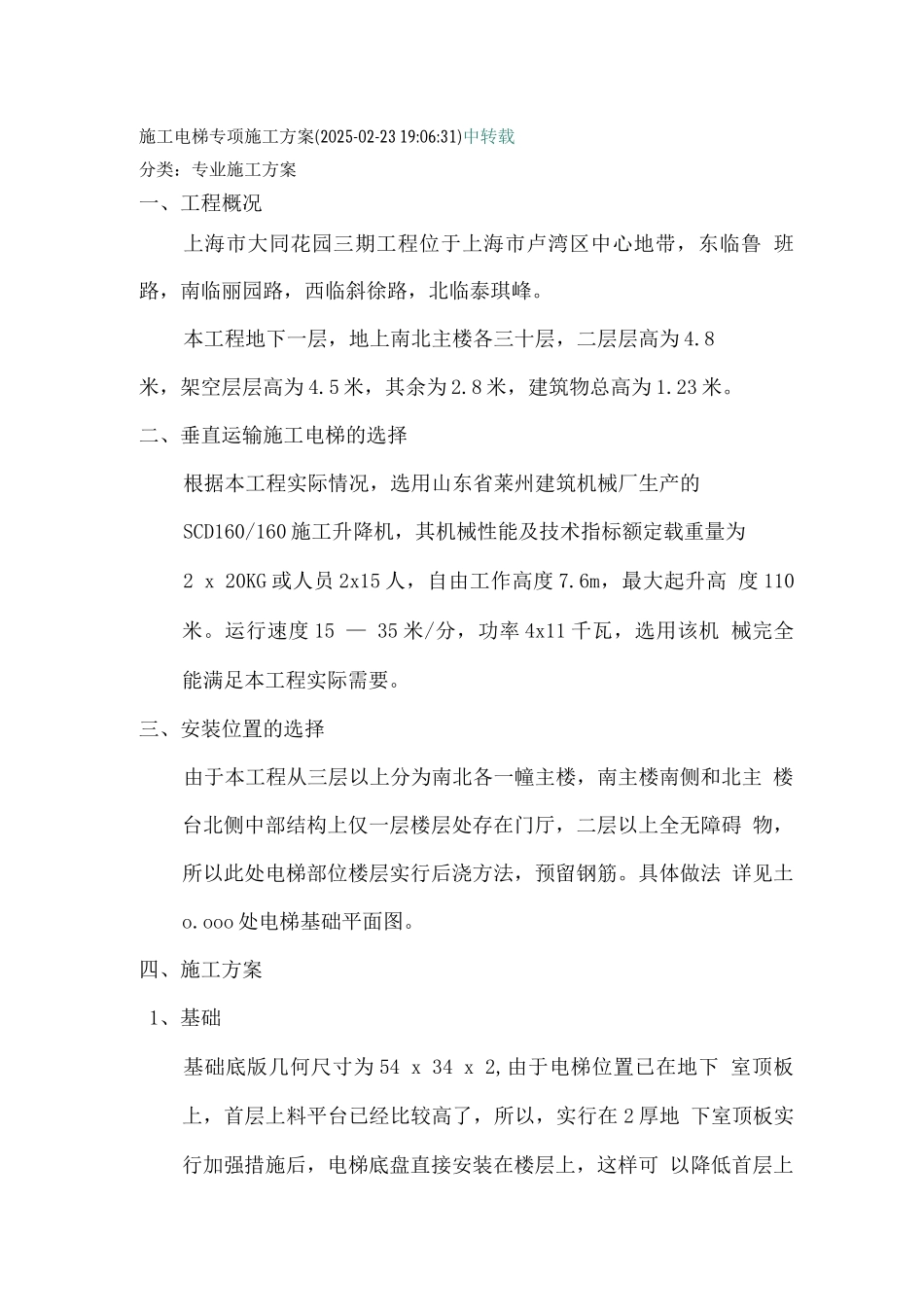

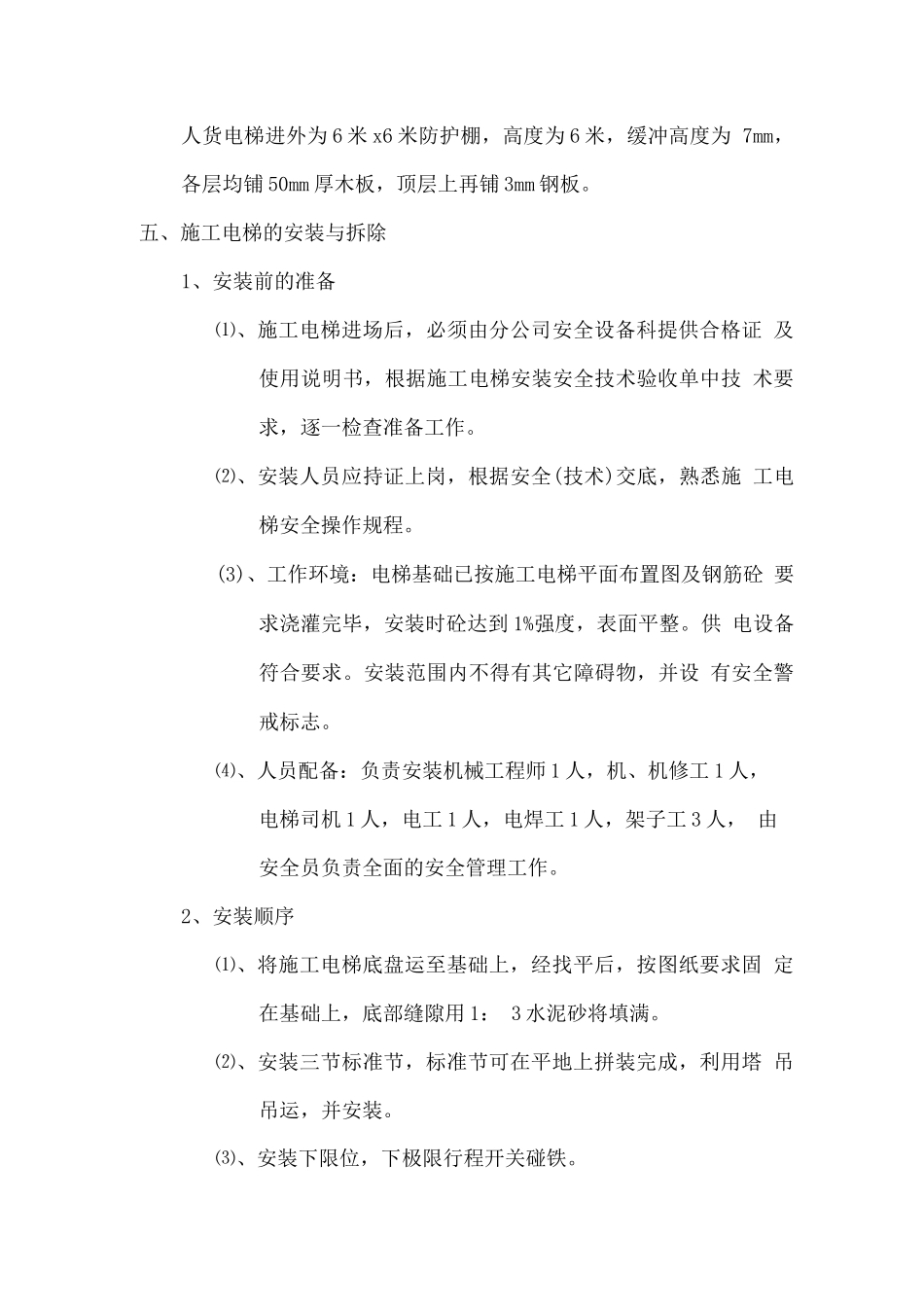

施工电梯专项施工方案(2025-02-23 19:06:31)中转载分类：专业施工方案一、工程概况上海市大同花园三期工程位于上海市卢湾区中心地带，东临鲁 班路，南临丽园路，西临斜徐路，北临泰琪峰。本工程地下一层，地上南北主楼各三十层，二层层高为 4.8米，架空层层高为 4.5 米，其余为 2.8 米，建筑物总高为 1.23 米。二、垂直运输施工电梯的选择根据本工程实际情况，选用山东省莱州建筑机械厂生产的SCD160/160 施工升降机，其机械性能及技术指标额定载重量为2 x 20KG 或人员 2x15 人，自由工作高度 7.6m，最大起升高 度 110米。运行速度 15 — 35 米/分，功率 4x11 千瓦，选用该机 械完全能满足本工程实际需要。三、安装位置的选择由于本工程从三层以上分为南北各一幢主楼，南主楼南侧和北主 楼台北侧中部结构上仅一层楼层处存在门厅，二层以上全无障碍 物，所以此处电梯部位楼层实行后浇方法，预留钢筋。具体做法 详见土 o.ooo 处电梯基础平面图。四、施工方案1、基础基础底版几何尺寸为 54 x 34 x 2,由于电梯位置已在地下 室顶板上，首层上料平台已经比较高了，所以，实行在 2 厚地 下室顶板实行加强措施后，电梯底盘直接安装在楼层上，这样可 以降低首层上料平台高度。井架底和上料平台架子下实行加设临时砼柱和砼梁的方法，直接将上部荷载传至基础底板上。临时柱 3mm x 3mm , 8018, 箍筋① gioo ，临时梁参照相邻梁施工，板筋按原配筋再增加 1% 的板筋，具体见± 0.0 处电梯基础平面图。基础设排水措施，在基础边设 5 x 5 x 5 的集水坑，遇有降 水时用泵抽水。2、附着本电梯附着安装，要求一至三层每层设一道，三层以上每两层安 装一道。3、连接附着与建筑物结构连结采纳穿墙螺栓，每个附着支座平面设置 4 根M20 的附着螺栓，且在结构两端设置 1 x 1 x 10 厚钢垫板， 螺栓端头余量不小于 20mm。4、楼层上料平台人货电梯与楼层之间的上料平台，一一十六层采纳 4 对双立杆， 使用 4 对双立杆架管从下向上搭设，十七层以上采纳 4 对单立杆 架管，使用 4 对单立杆架管从下向上搭设，与楼层的连接采纳架 管。料台每十层设钢丝绳卸荷措施。料台满铺 50mm 厚木板，面 积 52 x 14mm 2。料台两侧设防护栏杆，并安密目网围护，高 度不低于1.2m。5、候梯防护棚人货电梯进外为 6 米 x6 米防护棚，高度为 6 米，缓冲高度为 7mm，各层均铺 50mm 厚木板，顶层...
