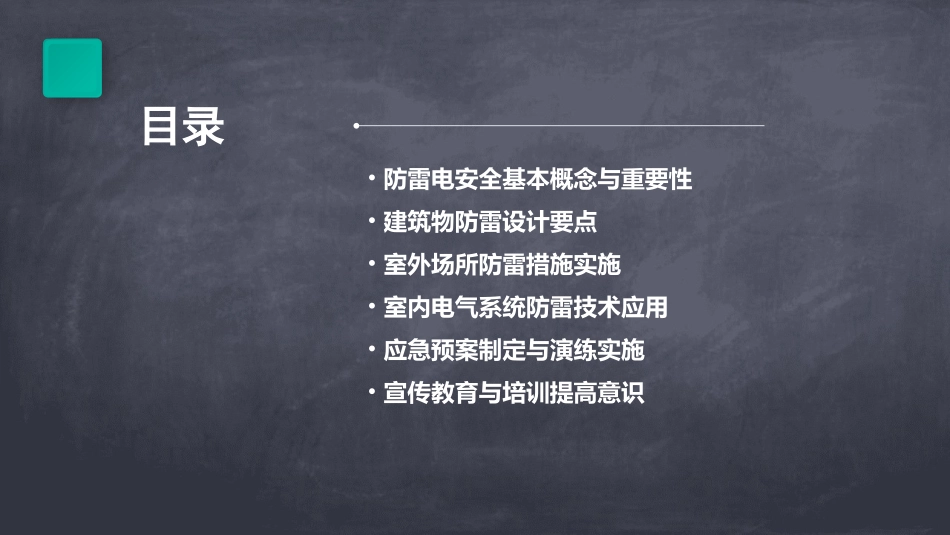

防雷电安全教案目录•防雷电安全基本概念与重要性•建筑物防雷设计要点•室外场所防雷措施实施•室内电气系统防雷技术应用•应急预案制定与演练实施•宣传教育与培训提高意识01防雷电安全基本概念与重要性Chapter阐述雷电产生的大气条件、电荷分离、放电过程等基本原理。雷电形成原理列举雷电对人类、动植物、建筑物、电气设备等方面造成的危害，如电击、火灾、爆炸、设备损坏等。雷电的危害雷电形成原理及危害强调防雷电安全对于保护人民生命财产安全、维护社会稳定的重要性。明确防雷电安全工作的目标，如减少雷击事故、降低雷击损失、提高防雷意识等。防雷电安全意义与目的防雷电安全的目的防雷电安全的意义介绍国家颁布的与防雷电安全相关的法律法规，如《中华人民共和国气象法》、《防雷减灾管理办法》等。解读防雷电领域的行业标准，如《建筑物防雷设计规范》、《电气装置安装工程接地装置施工及验收规范》等。通过具体条款的讲解，使学员了解标准对防雷电工程的设计、施工、验收等方面的要求。国家相关法规行业标准相关法规及标准解读02建筑物防雷设计要点Chapter建筑物结构类型根据建筑物使用性质、重要性及雷击后果严重程度，将建筑物划分为一、二、三类防雷建筑物。防雷等级划分依据建筑物所处地区的雷暴日数、建筑物高度、重要性等因素，将防雷等级划分为特级、一级、二级和三级。建筑物结构类型与防雷等级划分接闪器、引下线及接地装置设计要求接闪器设计要求接闪器应采用热镀锌圆钢或扁钢，其规格应符合规范要求；接闪器应安装在建筑物易受雷击部位，如屋角、檐角等。引下线设计要求引下线应采用热镀锌圆钢或扁钢，其截面积不应小于规范规定的最小值；引下线应沿建筑物外墙明敷，并经最短路径接地。接地装置设计要求接地装置应采用热镀锌钢材，其规格和埋设深度应符合规范要求；接地装置应围绕建筑物敷设成环形接地体，并应与引下线可靠连接。根据被保护设备的耐冲击电压水平和所属防雷建筑物的防雷等级，选择合适的SPD型号和参数。SPD选型在电源进线处、重要用电设备前端等关键部位应安装SPD进行保护；SPD的连接导线应短而直，其长度不宜超过0.5m。SPD配置浪涌保护器（SPD）选型与配置03室外场所防雷措施实施Chapter明确需要保护的室外设备设施，如建筑物、构筑物、露天仓库、堆场、油罐、管道、线缆等。确定保护范围根据设备设施的重要性、所处地理位置、气象条件等因素，评估其遭受雷电袭击的风险等级。评估雷电风险针对不同设备设施和雷电风险等级，制定相应的防雷保护方案，包括直击雷防护、感应雷防护、雷电电磁脉冲防护等。制定防雷方案室外设备设施防雷保护方案制定安装位置避雷针应安装在设备设施的最高点或突出部位，避雷带应沿设备设施的屋脊、屋檐等易受雷击部位敷设。选型要求根据设备设施的特点和防雷要求，选择合适的避雷针、避雷带等装置，确保其具有良好的导电性能和耐腐蚀性能。安装要求避雷针、避雷带等装置的安装应牢固可靠，连接良好，接地电阻符合要求。同时，应避免对周围环境和人员造成安全隐患。避雷针、避雷带等装置安装规范接地网设计01根据设备设施的布局和土壤条件，设计合理的接地网结构，包括接地体、接地线、接地极等。接地体埋设02按照设计要求，将接地体埋入土壤中，确保其与土壤紧密接触，形成良好的导电通路。接地电阻检测03采用专用接地电阻测试仪对接地网进行定期检测，确保其接地电阻值符合规范要求。同时，应对检测结果进行记录和分析，及时发现问题并采取相应措施。接地网铺设及检测方法04室内电气系统防雷技术应用Chapter123在电源进线处安装避雷器或浪涌保护器，以吸收雷电产生的过电压和过电流，保护室内电气设备免受损坏。电源线路防护对于连接到室外的信号线路，如电话线、网络线等，应在入户端安装信号避雷器，以防止雷电波沿信号线路侵入室内。信号线路防护对重要的电源线路和信号线路采用屏蔽措施，如穿金属管或采用屏蔽电缆等，以减少雷电电磁脉冲的干扰。线路屏蔽电源线路、信号线路防护措施对于计算机、通信设备等弱电设备，应采用有效的抗干扰措施，如加装滤波器、隔离变压器等，以提高设备的抗干扰能力。弱电...
