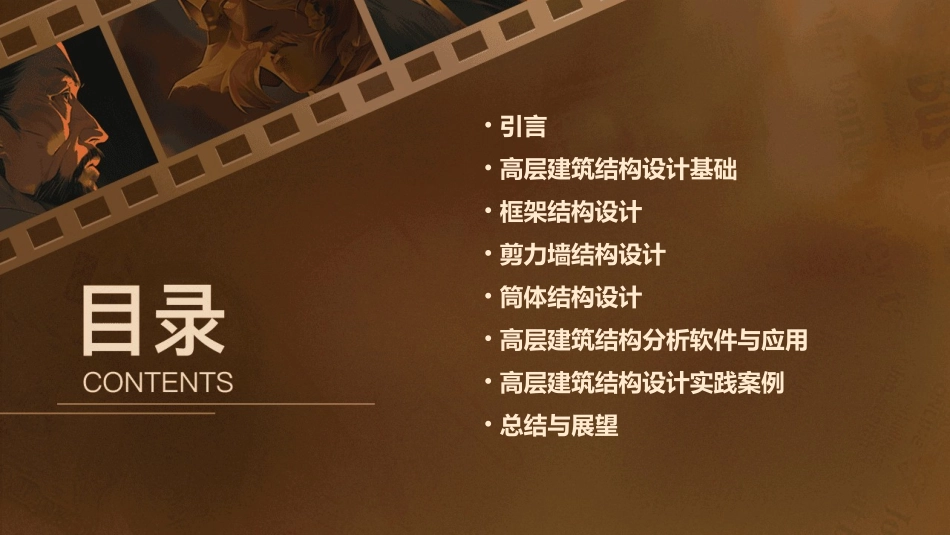

高层建筑结构的设计ppt课件•引言•高层建筑结构设计基础•框架结构设计•剪力墙结构设计•筒体结构设计•高层建筑结构分析软件与应用•高层建筑结构设计实践案例•总结与展望01引言高层建筑指建筑高度大于27米的住宅建筑和建筑高度大于24米的非单层厂房、仓库和其他民用建筑。高层建筑的定义随着城市化进程的加速和土地资源的日益紧张，高层建筑在全球范围内得到了广泛的关注和发展。从最初的摩天大楼到现在的超高层建筑，高层建筑的设计和施工技术不断突破和创新。高层建筑的发展高层建筑的定义与发展高层建筑的结构设计是确保建筑安全、稳定和经济的关键环节。一个优秀的结构设计能够抵御自然灾害、保证建筑使用寿命并降低维护成本。高层建筑的结构设计面临着诸多挑战，如地震、风荷载、温度应力等自然因素的影响，以及建筑功能、空间布局、建筑材料等多方面的制约。结构设计的重要性与挑战结构设计的挑战结构设计的重要性课件内容本课件将详细介绍高层建筑结构设计的基本原理、设计方法和实际案例，包括建筑结构荷载分析、结构体系选型、抗震设计、风荷载设计、基础设计等方面。课件目的通过本课件的学习，使学员掌握高层建筑结构设计的基本理论和实用技能，培养学员具备独立进行高层建筑结构设计的能力，为今后的学习和工作打下坚实的基础。课件内容与目的02高层建筑结构设计基础永久荷载可变荷载偶然荷载荷载组合荷载与荷载组合包括结构自重、土压力、预应力等。包括爆炸力、撞击力等。包括楼面活荷载、屋面活荷载、雪荷载、风荷载、吊车荷载、地震作用等。根据荷载的性质、出现概率及持续时间，进行合理的荷载组合，以确定结构的最不利受力状态。框架结构由梁和柱以刚接或铰接相连接而成构成承重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载。框架-剪力墙结构在框架结构中设置适当的剪力墙的结构，它具有框架结构平面的布置灵活，有较大空间的优点，又具有侧向刚度较大的优点。筒体结构是指由一个或多个筒体作承重结构的高层建筑体系，适用于层数较多的高层建筑。剪力墙结构用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。结构类型与体系当遭受低于本地区抗震设防烈度的多遇地震影响时，主体结构不受损坏或不需修理仍可继续使用。小震不坏当遭受相当于本地区抗震设防烈度的地震影响时，可能发生损坏，但经一般性修理仍可继续使用。中震可修当遭受高于本地区抗震设防烈度的预估的罕遇地震影响时，不致倒塌或发生危及生命的严重破坏。大震不倒抗震设计原则03框架结构设计框架结构由梁、柱等线性构件组成，具有空间刚度大、抗震性能好、布局灵活等优点。特点根据承重方式可分为承重框架和非承重框架；根据材料可分为钢框架、混凝土框架等。分类框架结构特点与分类内力分析采用力学方法分析框架结构在荷载作用下的内力分布，如弯矩、剪力、轴力等。变形分析通过计算框架结构的变形，如挠度、转角等，以评估其刚度和稳定性。框架内力与变形分析框架梁柱截面设计与配筋截面设计根据内力分析结果，选择合适的梁柱截面形状和尺寸，以满足承载力和刚度要求。配筋设计依据规范要求进行配筋计算，确定钢筋的种类、直径、间距等参数，以保证结构的延性和耗能能力。04剪力墙结构设计特点较强的抗侧刚度良好的整体性剪力墙结构特点与分类适用于高层和多层建筑分类整体墙剪力墙结构特点与分类小开口整体墙联肢墙壁式框架剪力墙结构特点与分类内力分析墙肢内力计算连梁内力计算剪力墙内力与变形分析03弹性分析方法01考虑地震作用下的内力调整02变形分析剪力墙内力与变形分析弹塑性分析方法考虑徐变收缩和温度作用下的变形分析剪力墙内力与变形分析123截面设计墙肢截面设计连梁截面设计剪力墙截面设计与配筋01考虑轴压比和剪压比的截面设计02配筋设计03纵向钢筋配置剪力墙截面设计与配筋横向钢筋配置箍筋和拉筋的配置考虑抗震要求的配筋设计剪力墙截面设计与配筋05筒体结构设计高宽比大，侧向刚度大承载力和抗震性能好特点筒体结构特点与分类•...
