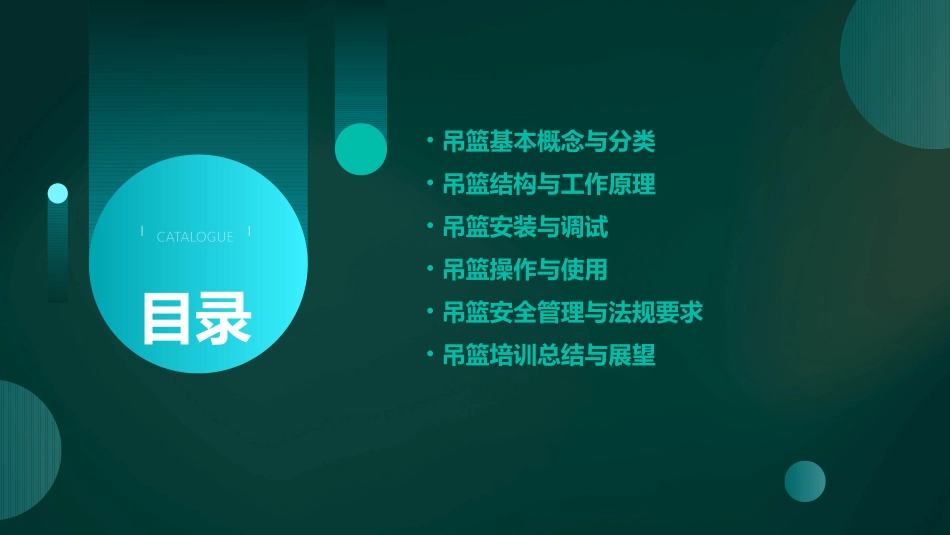

吊篮培训课件CATALOGUE目录•吊篮基本概念与分类•吊篮结构与工作原理•吊篮安装与调试•吊篮操作与使用•吊篮安全管理与法规要求•吊篮培训总结与展望01吊篮基本概念与分类吊篮是一种悬挂在建筑物外墙或其他结构上的载人设备,用于进行高空作业或维护。定义提供安全、便捷的高空作业平台,提高工作效率和安全性。功能定义及功能通过人力操作实现升降,适用于低层建筑或临时性作业。手动吊篮电动吊篮自爬式吊篮采用电机驱动,升降平稳且速度快,适用于高层建筑或长时间作业。具备自动爬升功能,无需外力辅助,适用于特定结构和场合。030201吊篮类型与特点吊篮广泛应用于建筑、装修、清洁、广告等领域的高空作业。外墙清洗、粉刷、贴砖、安装空调等高空作业场景。适用范围及使用场景使用场景适用范围02吊篮结构与工作原理电气系统包括控制箱、电缆、限位开关等,用于控制吊篮的升降和停止。安全锁在悬吊平台下降时自动锁紧钢丝绳,防止吊篮坠落。提升系统包括电动机、减速器、钢丝绳等,用于驱动悬吊平台上下运动。悬挂机构包括前梁、中梁、后梁、支架、配重等部分,用于将吊篮悬挂在建筑物上。悬吊平台由底架、篮片、提升机等组成,是吊篮的主要承载部分,用于装载人员和物料。主要组成部分工作原理吊篮通过悬挂机构固定在建筑物上,利用提升系统驱动悬吊平台上下运动,实现人员和物料的垂直运输。安全锁和电气系统确保吊篮的安全运行。操作流程首先安装好悬挂机构并配重,然后将悬吊平台提升至需要的高度,人员或物料进入悬吊平台后,操作控制箱使吊篮升降到指定位置。使用完毕后,将悬吊平台降至地面并拆除悬挂机构。工作原理及操作流程安全锁限位开关漏电保护器超载保护装置安全保护装置01020304当悬吊平台下降速度超过一定范围时,安全锁自动锁紧钢丝绳,防止吊篮坠落。在悬吊平台上升到极限位置时自动切断电源,防止吊篮冲顶。当电气系统发生漏电时自动切断电源,保护人员和设备安全。当悬吊平台超载时自动切断电源或发出警报,防止因超载导致事故。03吊篮安装与调试010204安装前准备工作确认吊篮型号、规格及配件是否齐全,符合设计要求。检查吊篮各部件是否完好,无损坏、变形或严重磨损。清理安装场地,确保地面平整、无障碍物,方便吊篮安装。准备安装工具,如扳手、螺丝刀、水平仪等。03连接电源线和控制线,确保接线正确、牢固,无短路或接触不良现象。安装吊篮悬挂机构,确保其稳定可靠,能承受吊篮的全部重量。按照吊篮安装图纸,将各部件正确组装在一起,注意紧固螺丝的拧紧力矩。安装吊篮提升机,注意电机及减速器的安装位置和方向。在安装过程中,严禁站立在吊篮上或悬挂机构下方,以免发生意外。安装步骤及注意事项0103020405空载运行在吊篮内无人员及负载的情况下,进行空载运行,检查吊篮运行是否平稳、无异响。按照设计要求,在吊篮内放置额定负载,进行负载试验,观察吊篮的变形及运行情况。检查吊篮的安全锁、限位开关等安全装置是否灵敏可靠。吊篮安装完成后,应满足设计要求,运行平稳、无异响;各部件紧固可靠,无松动;安全装置齐全有效。经空载运行和负载试验合格后,方可投入使用。负载试验安全装置检查验收标准调试方法及验收标准04吊篮操作与使用操作规程在使用吊篮前,必须确保吊篮及其相关设备完好无损,并进行必要的检查。操作人员需熟悉吊篮的控制装置,确保能够熟练、准确地操作。操作规程及注意事项•在吊篮升降过程中,操作人员应时刻注意周围环境,确保吊篮运行安全。操作规程及注意事项注意事项严禁超载使用吊篮,确保吊篮内载荷分布均匀。在风力较大或恶劣天气条件下,应停止使用吊篮。操作人员需佩戴安全防护用品,如安全帽、安全带等。01020304操作规程及注意事项常见故障吊篮升降困难或无法升降。吊篮运行过程中出现异常响声。常见故障及排除方法控制装置失灵或无法准确控制吊篮。排除方法检查吊篮的电机、减速器等传动部件是否损坏或卡滞,及时更换或维修。常见故障及排除方法0102常见故障及排除方法若控制装置出现问题,应检查电气系统,更换损坏的元器件。对吊篮的紧固件、连接件进行检查,确保其紧固可靠。日常维护每次使用前应对...
