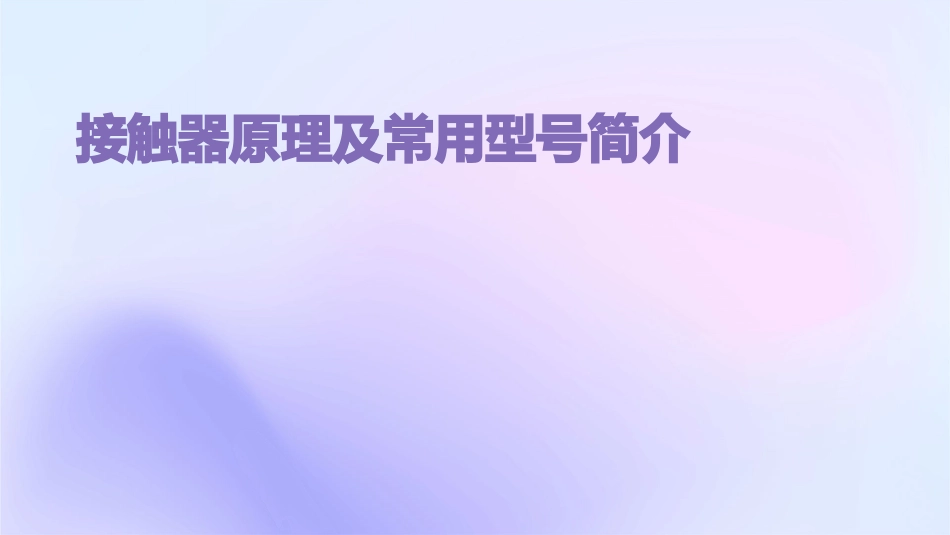

接触器原理及常用型号简介VIP专享VIP免费

接触器原理及常用型号简介目录contents•接触器基本概念与原理•常用接触器型号介绍•接触器选型与使用注意事项•接触器在电路中的应用实例•接触器市场现状及发展趋势01接触器基本概念与原理0102接触器定义及作用在电力拖动、自动控制等系统中，接触器是不可或缺的重要部件，用于实现电路的自动控制和保护。接触器是一种用于远程控制电路的电器元件，具有接通和断开负载电路的功能。接触器利用电磁力作用使触点闭合或断开，从而控制电路的通断。当线圈通电时，产生磁场吸引铁芯，使触点闭合；当线圈断电时，磁场消失，触点在弹簧作用下断开。工作原理接触器主要由电磁系统、触点系统、灭弧系统和辅助部件等组成。其中电磁系统包括线圈、铁芯等；触点系统包括主触点和辅助触点；灭弧系统用于熄灭断开电路时产生的电弧。结构组成工作原理与结构组成分类根据控制对象不同，接触器可分为直流接触器和交流接触器；根据操作方式不同，可分为手动操作式接触器和电动操作式接触器。特点接触器具有工作可靠、寿命长、体积小、重量轻、维护方便等优点。同时，它还具有欠压和失压保护功能，当电源电压过低或失去时，能自动断开电路，保护负载和电路安全。接触器分类及特点02常用接触器型号介绍CJX1系列交流接触器适用于交流50Hz或60Hz，额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至800A的电路中，供远距离接通和分断电路之用，并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路。CJX2系列交流接触器适用于交流50Hz或60Hz，电压至690V、电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路。AC接触器型号及参数•CZ0系列直流接触器：适用于直流电路中，额定工作电压至660V，在DC-3使用类别下额定工作电压为380V时额定工作电流至170A的电路中，供远距离接通和分断电路之用，并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路。DC接触器型号及参数适用于交流50Hz或60Hz，电压至660V，电流至39A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机。其特点为能控制较大的合闸涌流及分断时过电压。切换电容器接触器适用于交流50Hz或60Hz，电压至660V，电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机。其特点为具有机械联锁机构，可实现两台接触器的互锁功能。机械联锁接触器特殊用途接触器型号03接触器选型与使用注意事项负载类型与容量额定电压与电流操作频率与使用寿命环境条件选型依据与建议根据被控负载的性质（如电阻性、电感性、电容性等）和容量大小，选择合适的接触器类型和规格。对于频繁操作的负载，应选择具有较高机械寿命和电寿命的接触器。根据控制电路的电压等级和电流大小，选择具有相应额定电压和电流的接触器。考虑温度、湿度、海拔、污染等环境因素对接触器性能的影响，选择适应特定环境条件的接触器。在安装前应对接触器进行外观检查，确保无损坏、裂纹等现象，同时检查接线端子的紧固情况。安装前检查安装位置选择接线方式调试与试运行将接触器安装在干燥、通风、无腐蚀性气体和导电尘埃的环境中，避免阳光直射和雨淋。按照接线图正确接线，注意区分电源侧和负载侧，确保接线牢固可靠。在安装完成后进行调试和试运行，确保接触器动作灵活、可靠，无异常现象。安装调试与操作维护接触器过热可能原因包括负载过重、触头接触不良、散热条件差等。解决方法包括减轻负载、调整触头接触压力或改善散热条件等。接触器不吸合可能原因包括电源电压过低、线圈断线或烧毁、辅助触头接触不良等。解决方法包括检查电源电压、更换线圈或辅助触头等。接触器不释放可能原因包括剩磁过大、触头熔焊、机械卡阻等。解决方法包括调整剩磁、更换触头或清理机械卡阻部位等。接触器噪音过大可能原因包括电源电压过高、铁芯极面有污垢或生锈等。解决方法包括调整电源电压、清理铁芯极面等。故障诊断与排除方法04接触器在电路中的应用实例接触器可用于电机的启动控制，通过控制接触器的通断来实现电机的启...
