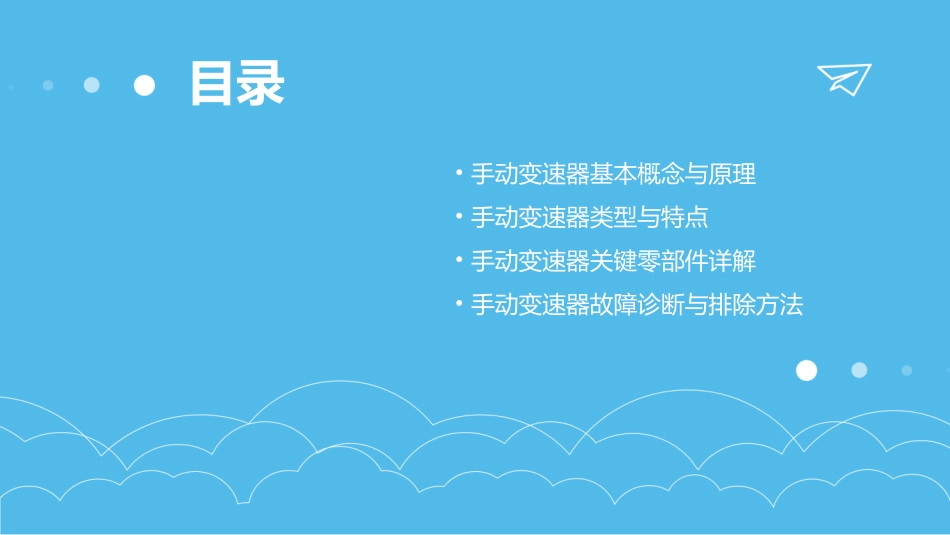

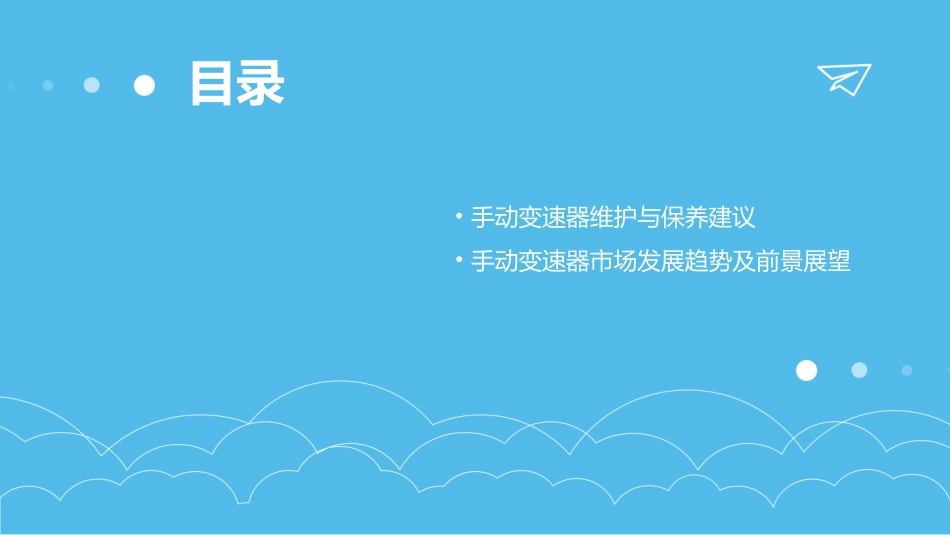

项目二手动变速器课件目录•手动变速器基本概念与原理•手动变速器类型与特点•手动变速器关键零部件详解•手动变速器故障诊断与排除方法目录•手动变速器维护与保养建议•手动变速器市场发展趋势及前景展望手动变速器基本概念与原理01手动变速器(ManualTransmission,简称MT)是一种通过驾驶员操作离合器和换档机构来实现变速的传动装置。作用:手动变速器是汽车传动系统的重要组成部分,它负责将发动机的动力传递到车轮,同时实现不同车速和扭矩的匹配,以满足汽车在各种行驶条件下的需求。手动变速器定义及作用手动变速器通过不同齿比的齿轮组合来改变传动比,从而改变输出扭矩和转速。驾驶员通过操作离合器和换档机构来选择不同的档位,实现变速和变矩。工作原理手动变速器主要由输入轴、输出轴、齿轮组、同步器、换档机构、离合器等部件组成。其中,输入轴与发动机相连,输出轴与驱动轮相连,齿轮组用于改变传动比,同步器用于保证换档平顺,换档机构用于控制档位选择,离合器用于切断或传递动力。结构组成工作原理与结构组成传动比是指变速器输出转速与输入转速的比值。手动变速器的传动比通常通过齿轮齿数的不同组合来实现。不同档位对应不同的传动比,以满足不同行驶条件下的需求。传动比变速范围是指变速器最大和最小传动比之间的比值。手动变速器的变速范围通常较宽,以适应汽车在不同行驶速度和负载条件下的需求。较大的变速范围可以提高汽车的燃油经济性和动力性。变速范围传动比及变速范围手动变速器类型与特点0201结构简单两轴式手动变速器主要由输入轴、输出轴、齿轮组和同步器等组成,结构相对简单。02传动效率高由于结构紧凑,传动过程中的能量损失较小,因此传动效率较高。03适用于小型车辆两轴式手动变速器通常适用于小型车辆,如轿车和轻型商用车。两轴式手动变速器010203三轴式手动变速器在输入轴和输出轴之间增加了一个中间轴,使得结构更加复杂。结构复杂由于采用了中间轴,三轴式手动变速器能够承受更大的扭矩和负载。承载能力强三轴式手动变速器通常适用于大型车辆,如重型商用车和工程机械。适用于大型车辆三轴式手动变速器两轴式手动变速器的传动效率通常高于三轴式手动变速器,因为三轴式变速器的结构更加复杂,能量损失相对较大。传动效率三轴式手动变速器的承载能力更强,适用于大型车辆和需要承受大扭矩的场合。承载能力两轴式手动变速器适用于小型车辆,而三轴式手动变速器适用于大型车辆和特殊需求场合。适用范围两轴式手动变速器的操作相对简单,而三轴式手动变速器的操作相对复杂,需要更高的驾驶技能。操作便捷性不同类型手动变速器比较手动变速器关键零部件详解03齿轮类型根据项目需求和性能要求,选择合适的齿轮类型,如直齿、斜齿、人字齿等。齿轮模数根据齿轮所受扭矩和转速,选择合适的齿轮模数,确保齿轮强度。齿轮材料选用高强度、耐磨性好的合金钢材料,如20CrMnTi、18Cr2Ni4WA等。热处理工艺对齿轮进行渗碳淬火、调质处理等热处理工艺,提高齿轮硬度和耐磨性。齿轮组设计与选材01020304根据项目需求和性能要求,选择合适的同步器类型,如常压式、惯性式等。同步器类型由同步环、滑块、弹簧等部件组成,实现变速器换挡时的同步作用。同步器结构在换挡过程中,同步器通过摩擦作用使得待啮合的两个齿轮转速相同,实现平稳换挡。工作原理具有良好的耐磨性、摩擦系数稳定性和耐高温性能。同步器性能要求同步器结构及工作原理轴承类型轴承作用油封类型油封作用轴承、油封等辅助部件介绍01020304根据项目需求和性能要求,选择合适的轴承类型,如深沟球轴承、圆柱滚子轴承等。支撑变速器内部旋转部件,减小摩擦和磨损,保证变速器正常运转。根据项目需求和性能要求,选择合适的油封类型,如骨架油封、唇形油封等。防止变速器内部润滑油泄漏和外部灰尘、水分等杂质进入变速器内部。手动变速器故障诊断与排除方法04常见故障现象描述在行驶过程中,变速器内部或外部出现异常响声,如金属撞击声、摩擦声等。换挡时感觉不顺畅,需要用力或多次尝试才能成功换挡。在行驶过程中,变速器自动跳回空挡或跳入其他挡位。变速器密封件损坏或油封老化,导...
