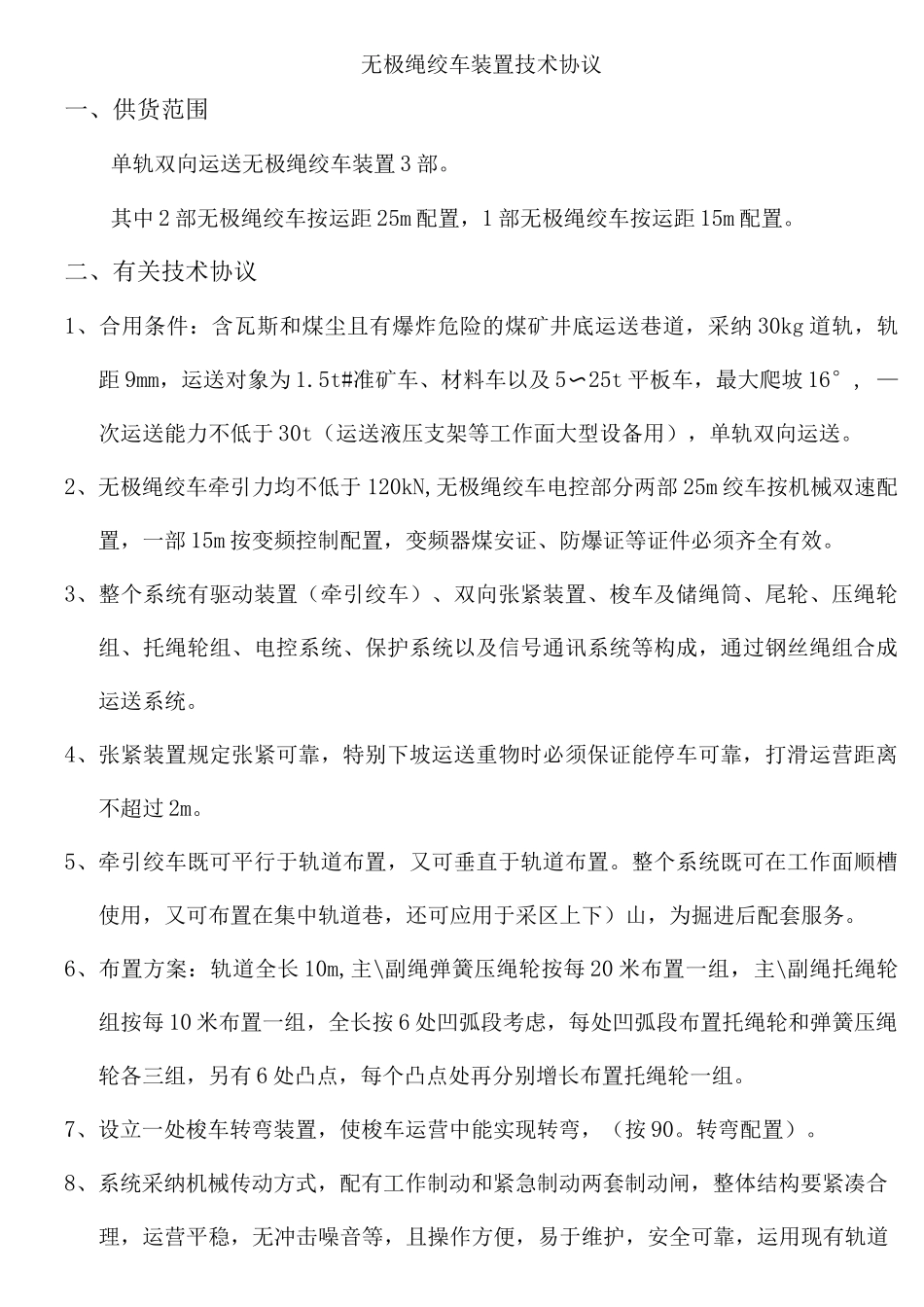

无极绳绞车招标技术协议_第1页
1/5

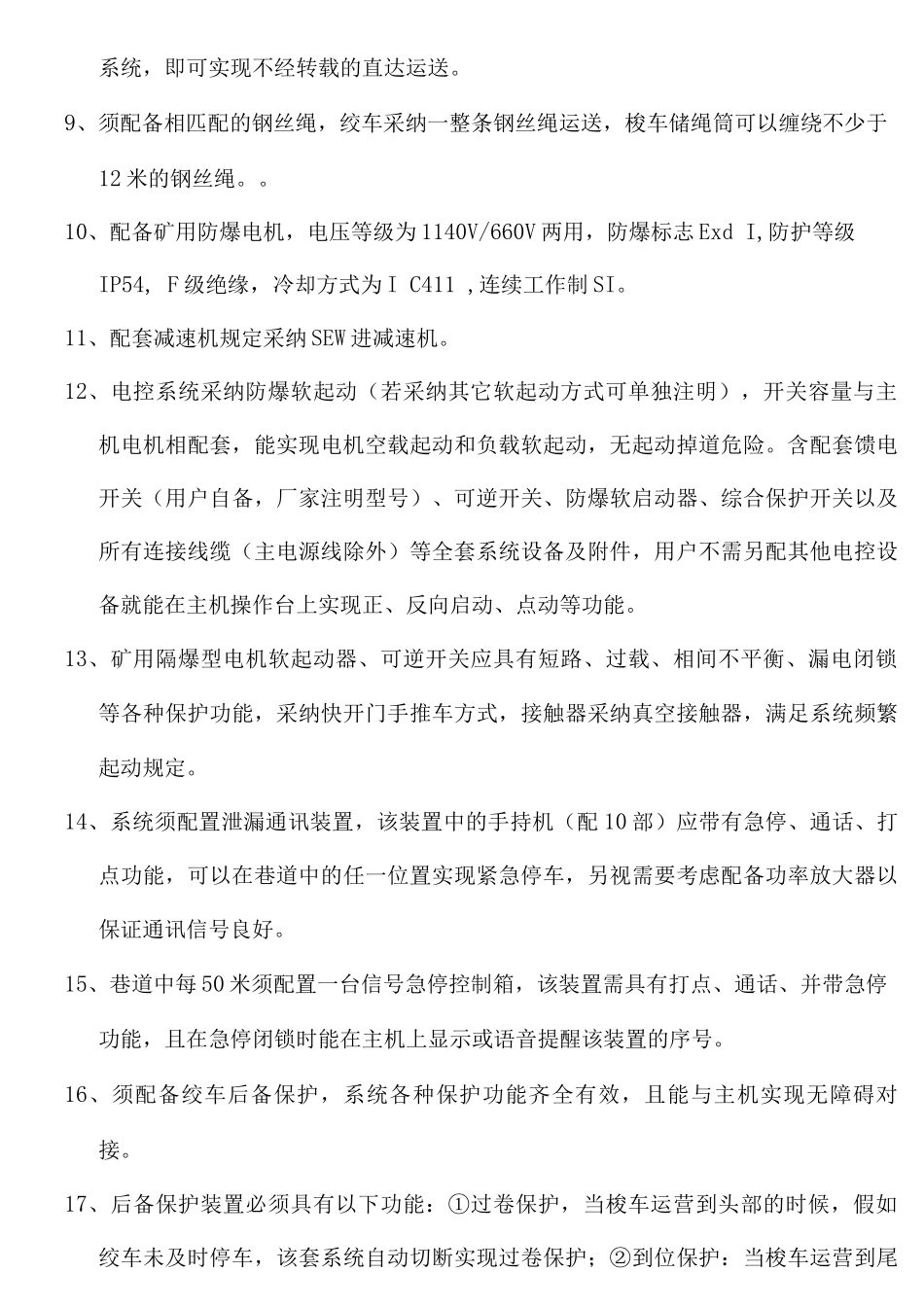

无极绳绞车招标技术协议_第2页
2/5

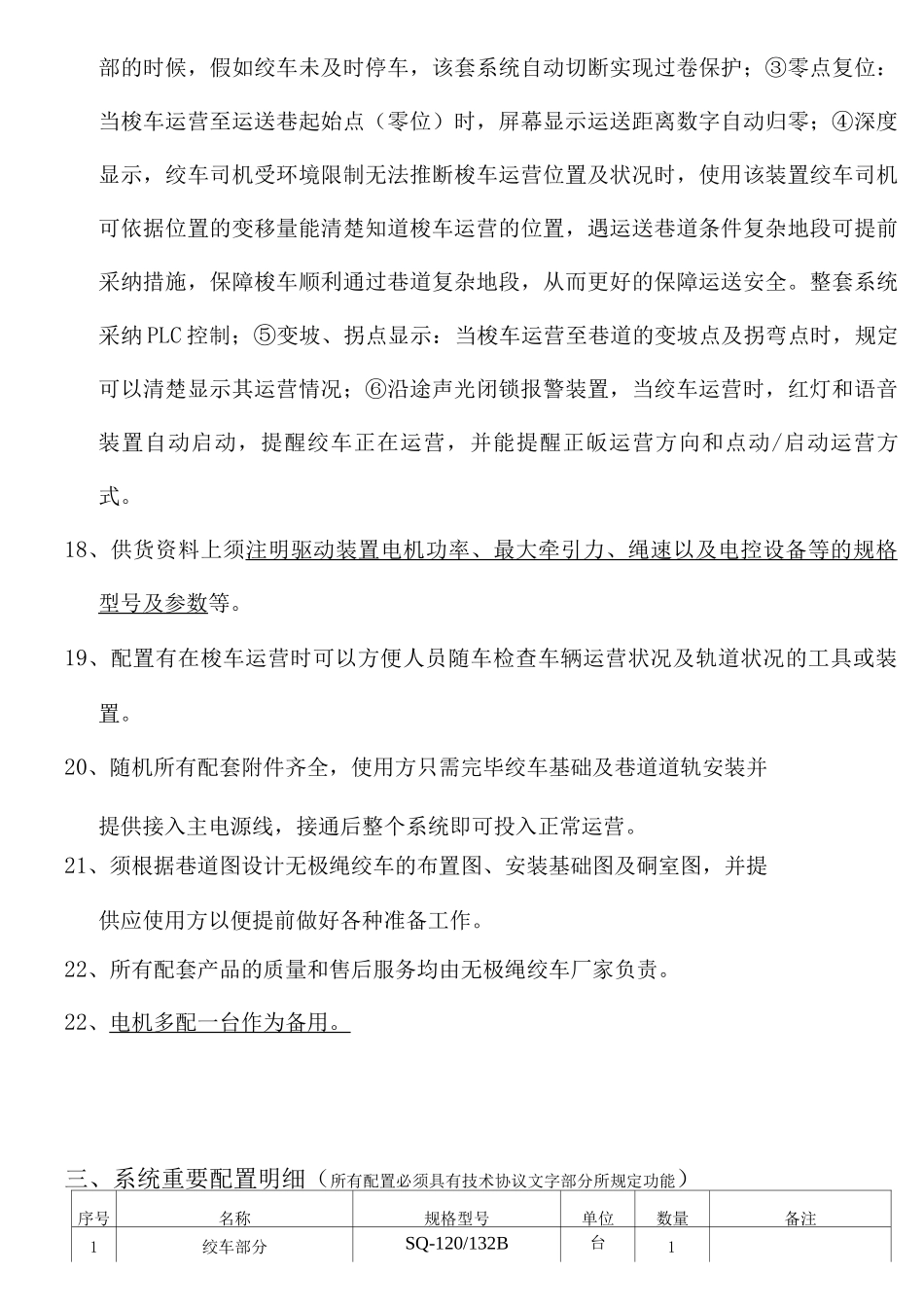

无极绳绞车招标技术协议_第3页
3/5
无极绳绞车装置技术协议一、供货范围单轨双向运送无极绳绞车装置 3 部。其中 2 部无极绳绞车按运距 25m 配置,1 部无极绳绞车按运距 15m 配置。二、有关技术协议1、合用条件:含瓦斯和煤尘且有爆炸危险的煤矿井底运送巷道,采纳 30kg 道轨,轨距 9mm,运送对象为 1.5t#准矿车、材料车以及 5〜25t 平板车,最大爬坡 16°, —次运送能力不低于 30t(运送液压支架等工作面大型设备用),单轨双向运送。2、无极绳绞车牵引力均不低于 120kN,无极绳绞车电控部分两部 25m 绞车按机械双速配置,一部 15m 按变频控制配置,变频器煤安证、防爆证等证件必须齐全有效。3、整个系统有驱动装置(牵引绞车)、双向张紧装置、梭车及储绳筒、尾轮、压绳轮组、托绳轮组、电控系统、保护系统以及信号通讯系统等构成,通过钢丝绳组合成运送系统。4、张紧装置规定张紧可靠,特别下坡运送重物时必须保证能停车可靠,打滑运营距离不超过 2m。5、牵引绞车既可平行于轨道布置,又可垂直于轨道布置。整个系统既可在工作面顺槽使用,又可布置在集中轨道巷,还可应用于采区上下)山,为掘进后配套服务。6、布置方案:轨道全长 10m,主\副绳弹簧压绳轮按每 20 米布置一组,主\副绳托绳轮组按每 10 米布置一组,全长按 6 处凹弧段考虑,每处凹弧段布置托绳轮和弹簧压绳轮各三组,另有 6 处凸点,每个凸点处再分别增长布置托绳轮一组。7、设立一处梭车转弯装置,使梭车运营中能实现转弯,(按 90。转弯配置)。8、系统采纳机械传动方式,配有工作制动和紧急制动两套制动闸,整体结构要紧凑合理,运营平稳,无冲击噪音等,且操作方便,易于维护,安全可靠,运用现有轨道系统,即可实现不经转载的直达运送。9、须配备相匹配的钢丝绳,绞车采纳一整条钢丝绳运送,梭车储绳筒可以缠绕不少于12 米的钢丝绳。。10、配备矿用防爆电机,电压等级为 1140V/660V 两用,防爆标志 Exd I,防护等级IP54, F 级绝缘,冷却方式为 I C411 ,连续工作制 SI。11、配套减速机规定采纳 SEW 进减速机。12、电控系统采纳防爆软起动(若采纳其它软起动方式可单独注明),开关容量与主机电机相配套,能实现电机空载起动和负载软起动,无起动掉道危险。含配套馈电开关(用户自备,厂家注明型号)、可逆开关、防爆软启动器、综合保护开关以及所有连接线缆(主电源线除外)等全套系统设备及附件,用户不需另配其他电控设备就能在主机操作台上实现正、反向启动、点...
