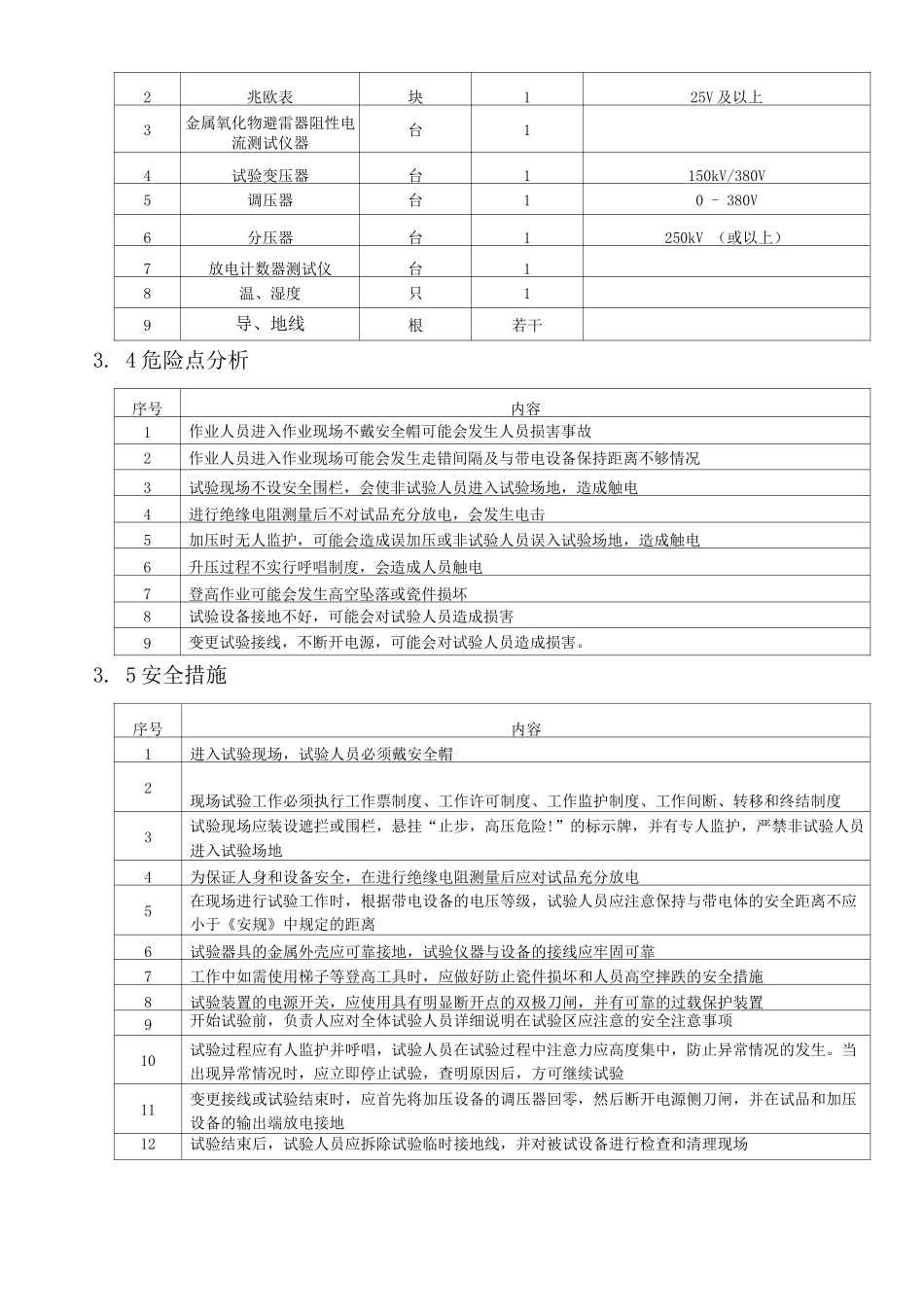

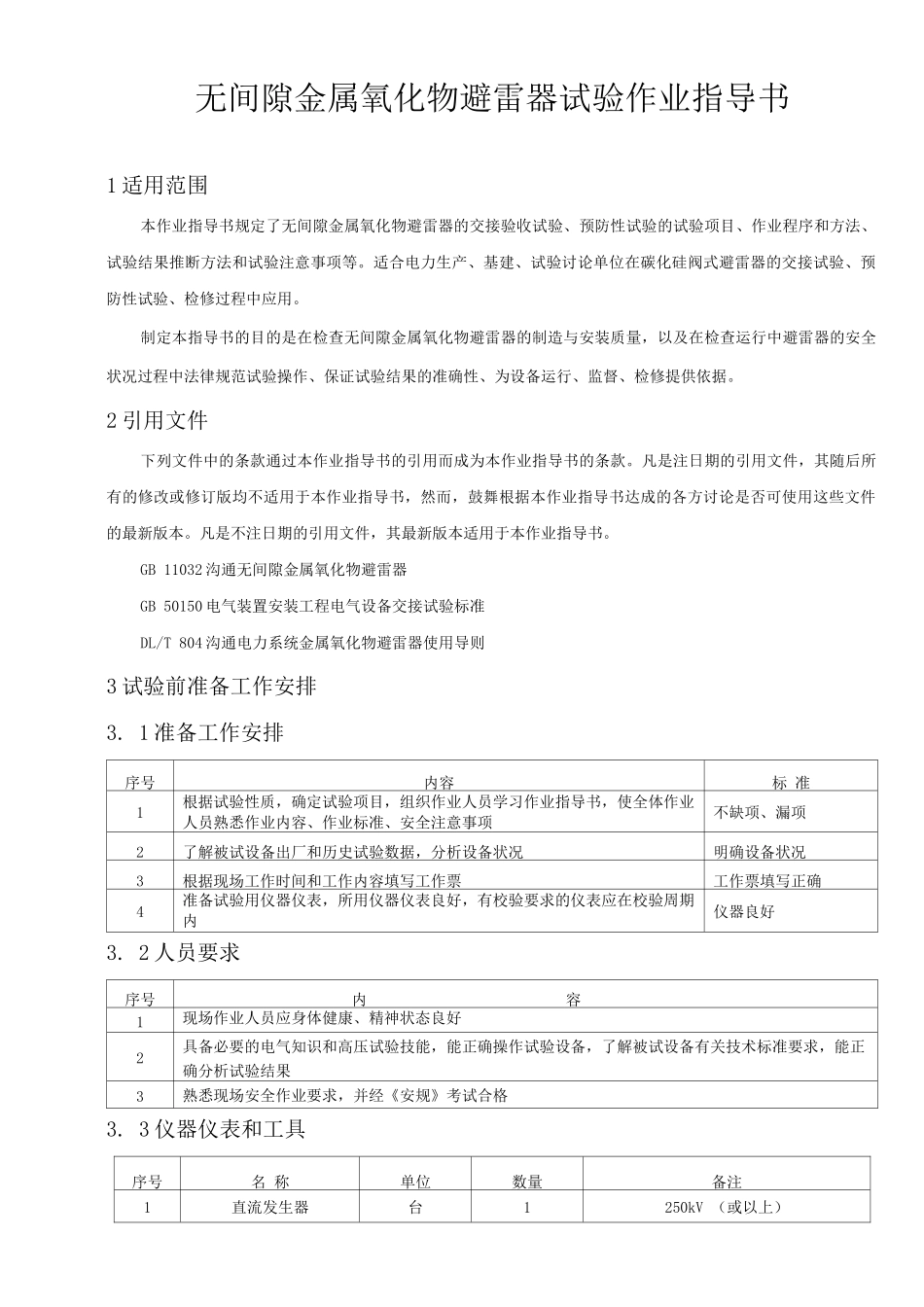

无间隙金属氧化物避雷器试验作业指导书1 适用范围本作业指导书规定了无间隙金属氧化物避雷器的交接验收试验、预防性试验的试验项目、作业程序和方法、试验结果推断方法和试验注意事项等。适合电力生产、基建、试验讨论单位在碳化硅阀式避雷器的交接试验、预防性试验、检修过程中应用。制定本指导书的目的是在检查无间隙金属氧化物避雷器的制造与安装质量,以及在检查运行中避雷器的安全状况过程中法律规范试验操作、保证试验结果的准确性、为设备运行、监督、检修提供依据。2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件,其随后所有的修改或修订版均不适用于本作业指导书,然而,鼓舞根据本作业指导书达成的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本作业指导书。GB 11032 沟通无间隙金属氧化物避雷器GB 50150 电气装置安装工程电气设备交接试验标准DL/T 804 沟通电力系统金属氧化物避雷器使用导则3 试验前准备工作安排3. 1 准备工作安排序号内容标 准1根据试验性质,确定试验项目,组织作业人员学习作业指导书,使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项2了解被试设备出厂和历史试验数据,分析设备状况明确设备状况3根据现场工作时间和工作内容填写工作票工作票填写正确4准备试验用仪器仪表,所用仪器仪表良好,有校验要求的仪表应在校验周期内仪器良好3. 2 人员要求序号内容1现场作业人员应身体健康、精神状态良好2具备必要的电气知识和高压试验技能,能正确操作试验设备,了解被试设备有关技术标准要求,能正确分析试验结果3熟悉现场安全作业要求,并经《安规》考试合格3. 3 仪器仪表和工具序号名 称单位数量备注1直流发生器台1250kV (或以上)2兆欧表块125V 及以上3金属氧化物避雷器阻性电流测试仪器台14试验变压器台1150kV/380V5调压器台10 - 380V6分压器台1250kV (或以上)7放电计数器测试仪台18温、湿度只19导、地线根若干3. 4 危险点分析序号内容1作业人员进入作业现场不戴安全帽可能会发生人员损害事故2作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3试验现场不设安全围栏,会使非试验人员进入试验场地,造成触电4进行绝缘电阻测量后不对试品充分放电,会发生电击5加压时无人监护,可能会造成误加压或非试验人员误入试验场地,造成触电6升压过程不实行呼唱制度,...
