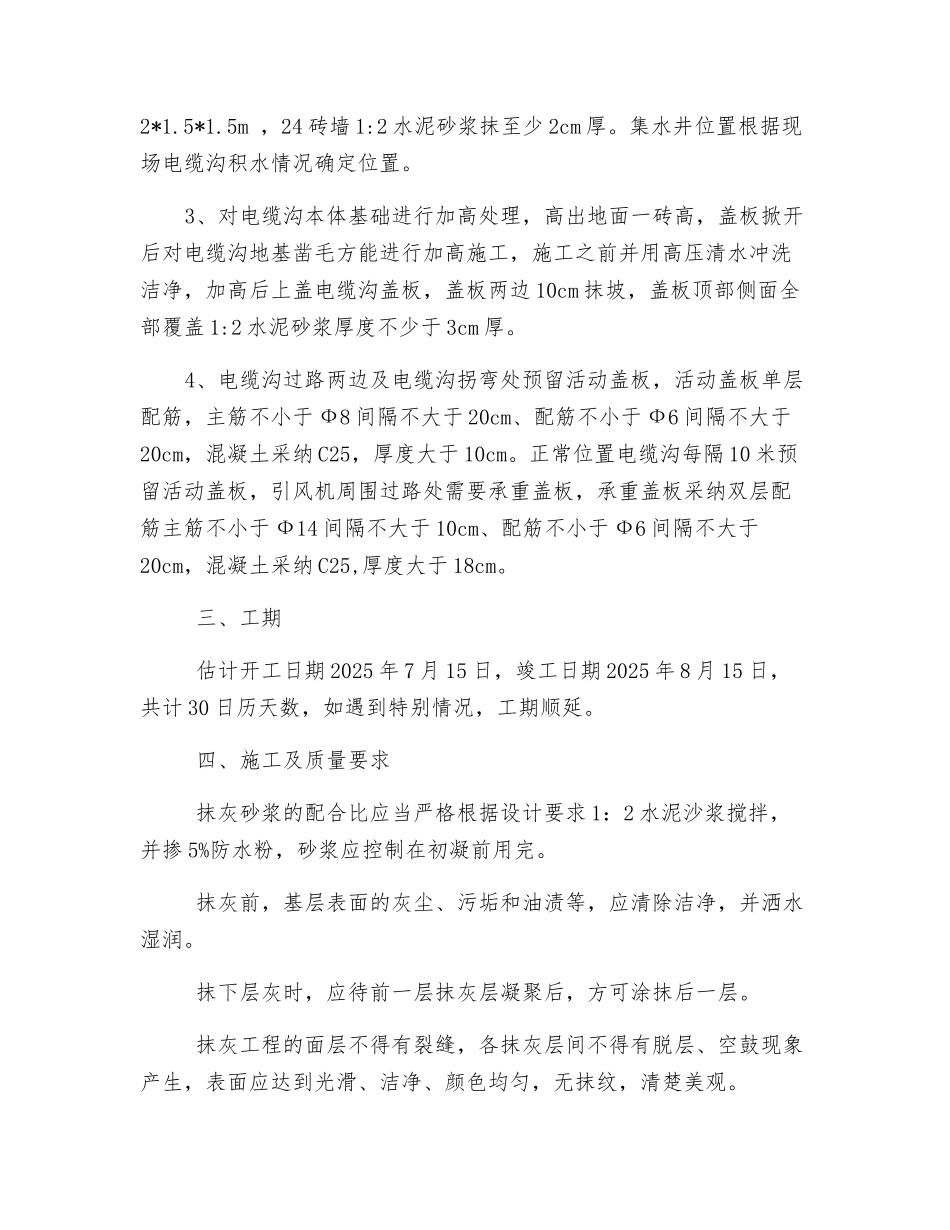

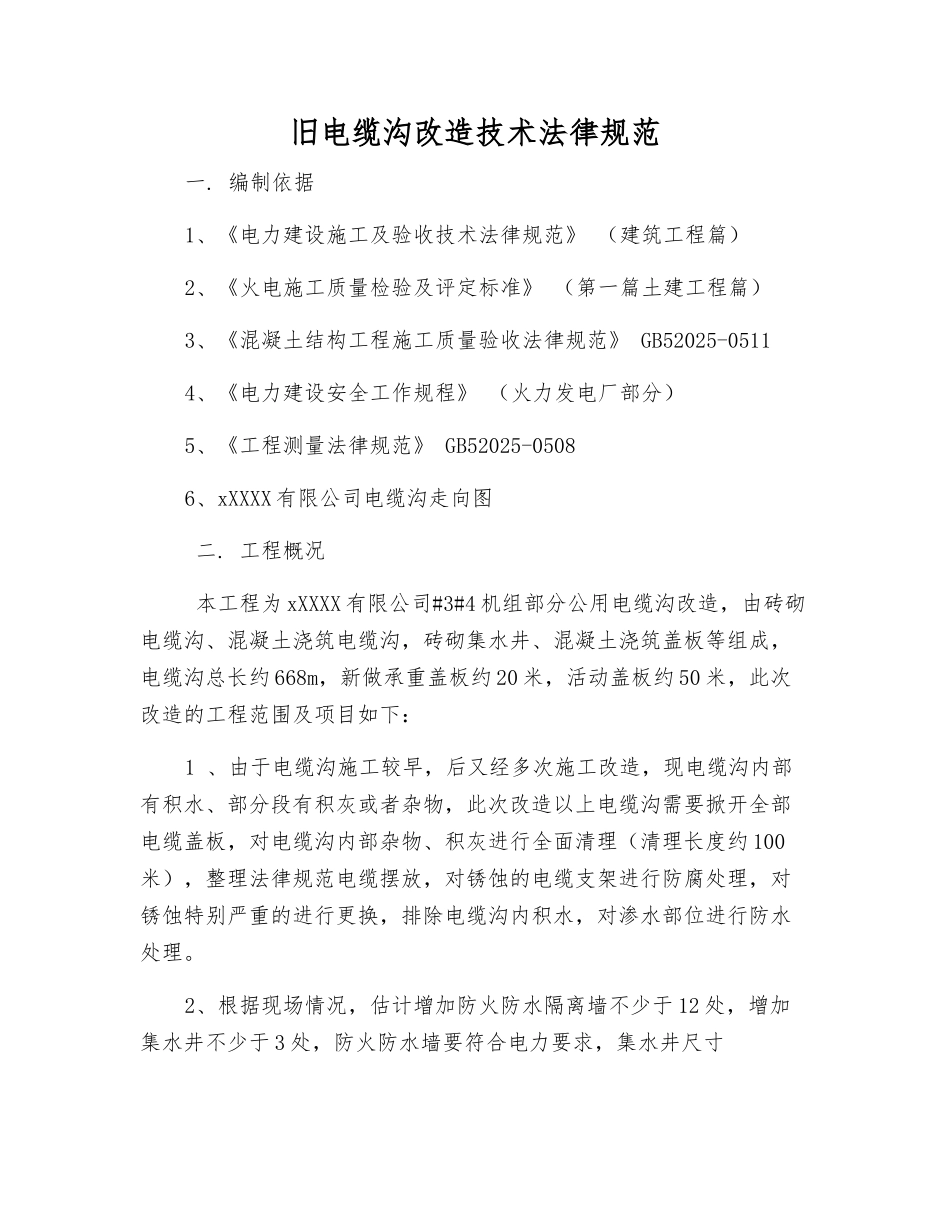

旧电缆沟改造技术法律规范一. 编制依据1、《电力建设施工及验收技术法律规范》 (建筑工程篇)2、《火电施工质量检验及评定标准》 (第一篇土建工程篇)3、《混凝土结构工程施工质量验收法律规范》 GB52025-05114、《电力建设安全工作规程》 (火力发电厂部分)5、《工程测量法律规范》 GB52025-05086、xXXXX 有限公司电缆沟走向图 二. 工程概况 本工程为 xXXXX 有限公司#3#4 机组部分公用电缆沟改造,由砖砌电缆沟、混凝土浇筑电缆沟,砖砌集水井、混凝土浇筑盖板等组成,电缆沟总长约 668m,新做承重盖板约 20 米,活动盖板约 50 米,此次改造的工程范围及项目如下:1 、由于电缆沟施工较早,后又经多次施工改造,现电缆沟内部有积水、部分段有积灰或者杂物,此次改造以上电缆沟需要掀开全部电缆盖板,对电缆沟内部杂物、积灰进行全面清理(清理长度约 100米),整理法律规范电缆摆放,对锈蚀的电缆支架进行防腐处理,对锈蚀特别严重的进行更换,排除电缆沟内积水,对渗水部位进行防水处理。2、根据现场情况,估计增加防火防水隔离墙不少于 12 处,增加集水井不少于 3 处,防火防水墙要符合电力要求,集水井尺寸2*1.5*1.5m ,24 砖墙 1:2 水泥砂浆抹至少 2cm 厚。集水井位置根据现场电缆沟积水情况确定位置。3、对电缆沟本体基础进行加高处理,高出地面一砖高,盖板掀开后对电缆沟地基凿毛方能进行加高施工,施工之前并用高压清水冲洗洁净,加高后上盖电缆沟盖板,盖板两边 10cm 抹坡,盖板顶部侧面全部覆盖 1:2 水泥砂浆厚度不少于 3cm 厚。4、电缆沟过路两边及电缆沟拐弯处预留活动盖板,活动盖板单层配筋,主筋不小于 Ф8 间隔不大于 20cm、配筋不小于 Ф6 间隔不大于20cm,混凝土采纳 C25,厚度大于 10cm。正常位置电缆沟每隔 10 米预留活动盖板,引风机周围过路处需要承重盖板,承重盖板采纳双层配筋主筋不小于 Ф14 间隔不大于 10cm、配筋不小于 Ф6 间隔不大于20cm,混凝土采纳 C25,厚度大于 18cm。 三、工期 估计开工日期 2025 年 7 月 15 日,竣工日期 2025 年 8 月 15 日,共计 30 日历天数,如遇到特别情况,工期顺延。 四、施工及质量要求 抹灰砂浆的配合比应当严格根据设计要求 1:2 水泥沙浆搅拌,并掺 5%防水粉,砂浆应控制在初凝前用完。 抹灰前,基层表面的灰尘、污垢和油渍等,应清除洁净,并洒水湿润。 抹下层灰时,应待前一层抹灰层凝聚后,方...
