110kV变电站设备巡视作业指导书VIP免费

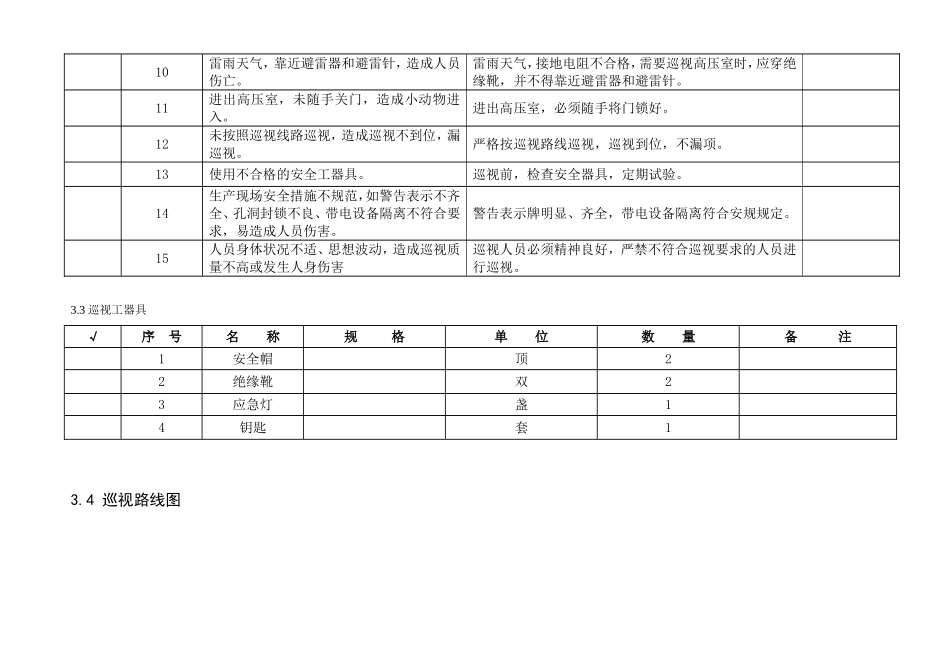

110kV变电站设备巡视作业指导书目录1工作任务------------------------------------------------------------------32巡视周期------------------------------------------------------------------33巡视准备阶段--------------------------------------------------------------33.1准备工作------------------------------------------------------------33.2危险点分析及安全控制措施-------------------------------------------33.3巡视工器具----------------------------------------------------------53.4巡视路线图----------------------------------------------------------64巡视记录------------------------------------------------------------------75缺陷及异常记录------------------------------------------------------------206巡视签名记录-------------------------------------------------------------201工作任务本指导书针对110kv变电站设备全面巡视检查工作。2巡视周期持本作业指导书对110KV站进行全面巡视应每月25日进行一次。3巡视前准备阶段3.1准备工作√序号内容标准备注1巡视人员精神状态无妨碍工作的病症，着装应符合要求。精神状态良好，进入工作现场，穿合格工作服、工作鞋，戴好安全帽。2准备好巡视时所需的工器具。工器具应定期试验合格，外观良好，满足本次巡视要求。3巡视前，认真学习作业指导书巡视内容、巡视路线、确定危险点。了解工作任务、内容，知道临近带电部位和危险点。3.2危险点分析及安全措施√序号内容安全控制措施备注1误碰、误动、误登运行设备巡视检查时应与带电设备保持足够的安全距离，10kV—0.7m，35KV-1.00m，110kV—1.5m.2擅自打开设备网门，擅自移动临时安全围栏，擅自跨越设备固定围栏。巡视检查时，不得进行其他工作（严禁进行电气工作），不得移开或越过遮栏。√序号内容标准备注3发现缺陷及异常单人处理，未及时汇报。巡视设备时，必须两人一起，严禁单人进入运行区域。发现设备缺陷及异常时，及时汇报，采取相应措施，不得擅自处理。4擅自改变检修设备状态，变更工作地点安全措施。巡视设备禁止变更检修现场安全措施，禁止改变检修设备状态。5高压设备发生接地时，保持距离不够，造成人员伤害。高压设备发生接地时，室内不得接近故障点4m以内，室外不得靠近故障点8m以内，进入上述范围人员必须穿绝缘靴，接触设备的外壳和构架时，必须戴绝缘手套。6夜间巡视，造成人员碰伤、摔伤、踩空。。夜间巡视，应及时开启设备区照明（夜巡应带照明工具）7开、关设备门，振动过大，造成设备误动作。开、关设备门应小心谨慎，防止过大振动。8随意动用设备闭锁万能钥匙。动用设备闭锁万能钥匙，必须经主管经理批准。并记录在案。9在主控室使用移动通讯工具，造成保护误动。在主控室禁止使用移动通讯工具，防止造成保护及自动装置误动。10雷雨天气，靠近避雷器和避雷针，造成人员伤亡。雷雨天气，接地电阻不合格，需要巡视高压室时，应穿绝缘靴，并不得靠近避雷器和避雷针。11进出高压室，未随手关门，造成小动物进入。进出高压室，必须随手将门锁好。12未按照巡视线路巡视，造成巡视不到位，漏巡视。严格按巡视路线巡视，巡视到位，不漏项。13使用不合格的安全工器具。巡视前，检查安全器具，定期试验。14生产现场安全措施不规范，如警告表示不齐全、孔洞封锁不良、带电设备隔离不符合要求，易造成人员伤害。警告表示牌明显、齐全，带电设备隔离符合安规规定。15人员身体状况不适、思想波动，造成巡视质量不高或发生人身伤害巡视人员必须精神良好，严禁不符合巡视要求的人员进行巡视。3.3巡视工器具√序号名称规格单位数量备注1安全帽顶22绝缘靴双23应急灯盏14钥匙套13.4巡视路线图4巡视记录110KV设备区1#主变10KV母线室2#主变35KV母线室主控室设备名称序号巡视内容巡视标准月日月日月日月日110KV1#PT1端子箱端子箱内清洁、门关闭严密、孔洞封堵严密。2本体、瓷质、引线及接触部位。检查引线接触良好、无放电现象、瓷质完好。3避雷器放电计数器。记录计数器数值。110KV1#PT隔离开关11-71触头、引线等主接触部位.导线无...
