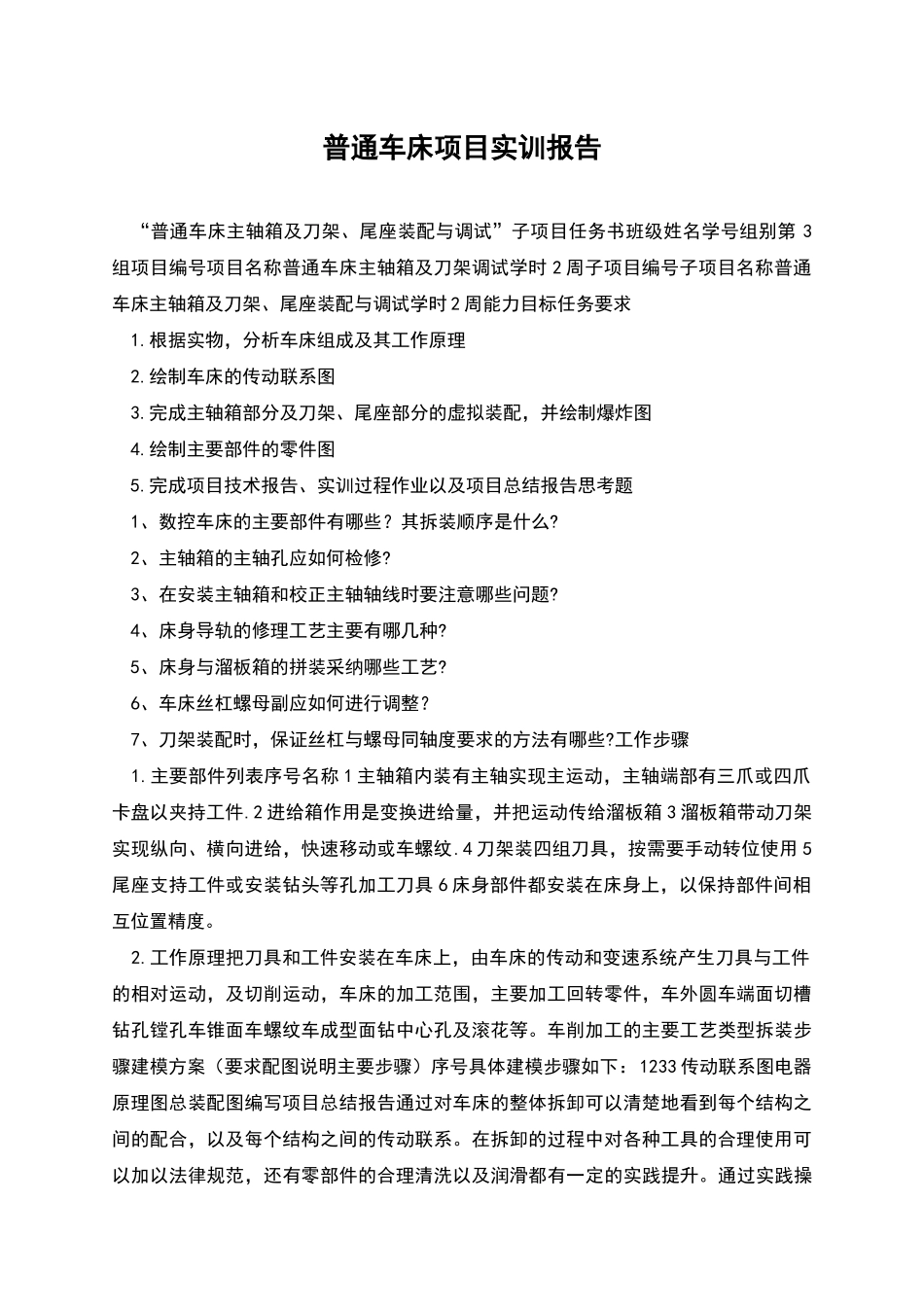

普通车床项目实训报告

普通车床项目实训报告 “普通车床主轴箱及刀架、尾座装配与调试”子项目任务书班级姓名学号组别第 3组项目编号项目名称普通车床主轴箱及刀架调试学时 2 周子项目编号子项目名称普通车床主轴箱及刀架、尾座装配与调试学时 2 周能力目标任务要求 1.根据实物，分析车床组成及其工作原理 2.绘制车床的传动联系图 3.完成主轴箱部分及刀架、尾座部分的虚拟装配，并绘制爆炸图 4.绘制主要部件的零件图 5.完成项目技术报告、实训过程作业以及项目总结报告思考题 1、数控车床的主要部件有哪些？其拆装顺序是什么? 2、主轴箱的主轴孔应如何检修? 3、在安装主轴箱和校正主轴轴线时要注意哪些问题? 4、床身导轨的修理工艺主要有哪几种? 5、床身与溜板箱的拼装采纳哪些工艺? 6、车床丝杠螺母副应如何进行调整？ 7、刀架装配时，保证丝杠与螺母同轴度要求的方法有哪些?工作步骤 1.主要部件列表序号名称 1 主轴箱内装有主轴实现主运动，主轴端部有三爪或四爪卡盘以夹持工件.2 进给箱作用是变换进给量，并把运动传给溜板箱 3 溜板箱带动刀架实现纵向、横向进给，快速移动或车螺纹.4 刀架装四组刀具，按需要手动转位使用 5尾座支持工件或安装钻头等孔加工刀具 6 床身部件都安装在床身上，以保持部件间相互位置精度。 2.工作原理把刀具和工件安装在车床上，由车床的传动和变速系统产生刀具与工件的相对运动，及切削运动，车床的加工范围，主要加工回转零件，车外圆车端面切槽钻孔镗孔车锥面车螺纹车成型面钻中心孔及滚花等。车削加工的主要工艺类型拆装步骤建模方案（要求配图说明主要步骤）序号具体建模步骤如下：1233 传动联系图电器原理图总装配图编写项目总结报告通过对车床的整体拆卸可以清楚地看到每个结构之间的配合，以及每个结构之间的传动联系。在拆卸的过程中对各种工具的合理使用可以加以法律规范，还有零部件的合理清洗以及润滑都有一定的实践提升。通过实践操作提升了自己的实践动手能力以及扩宽了知识面。在实践方面也有了一点进步。在这簇实验中我体会到做事要仔细细心还要有创新思维。老师评价老师签字
