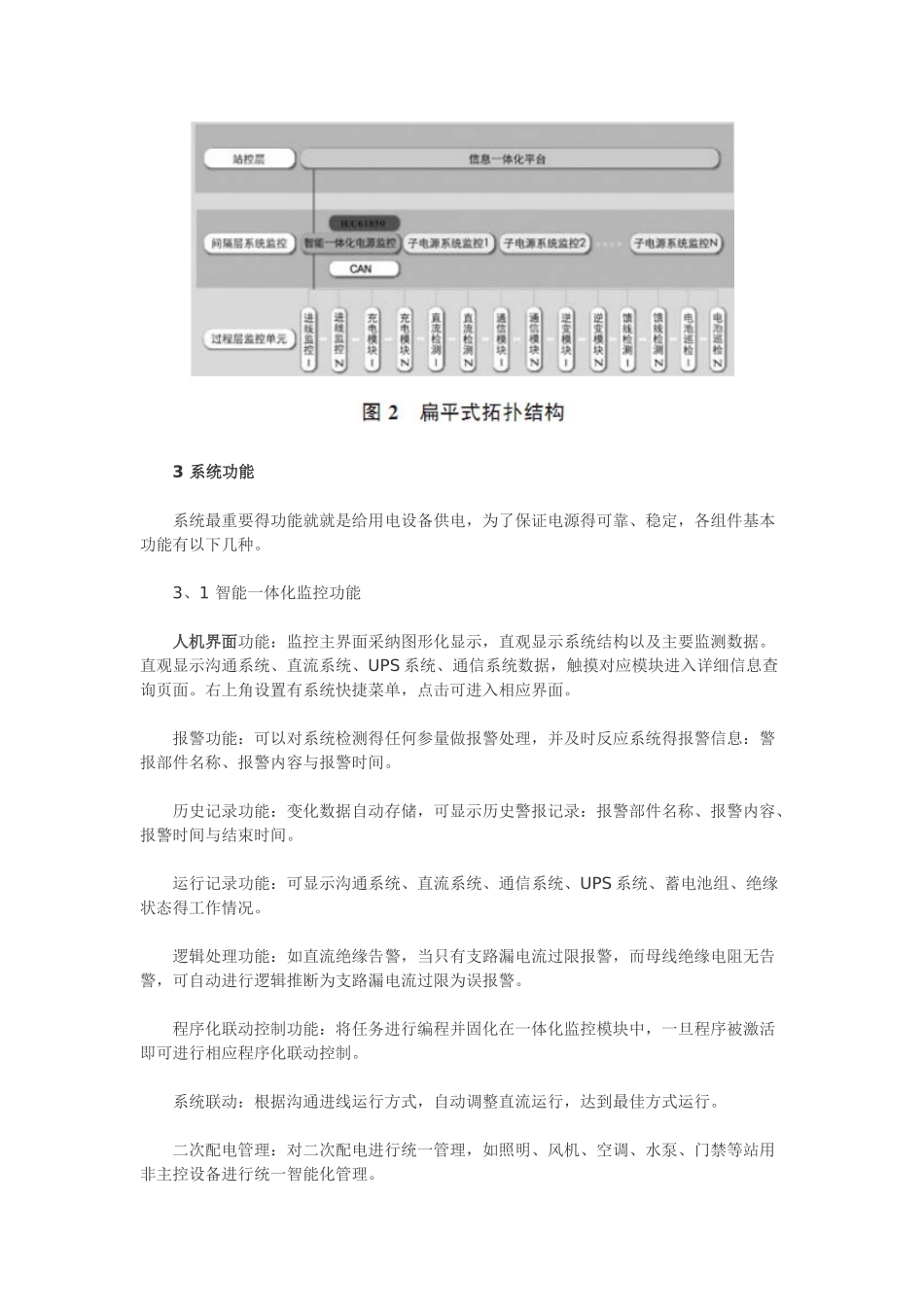

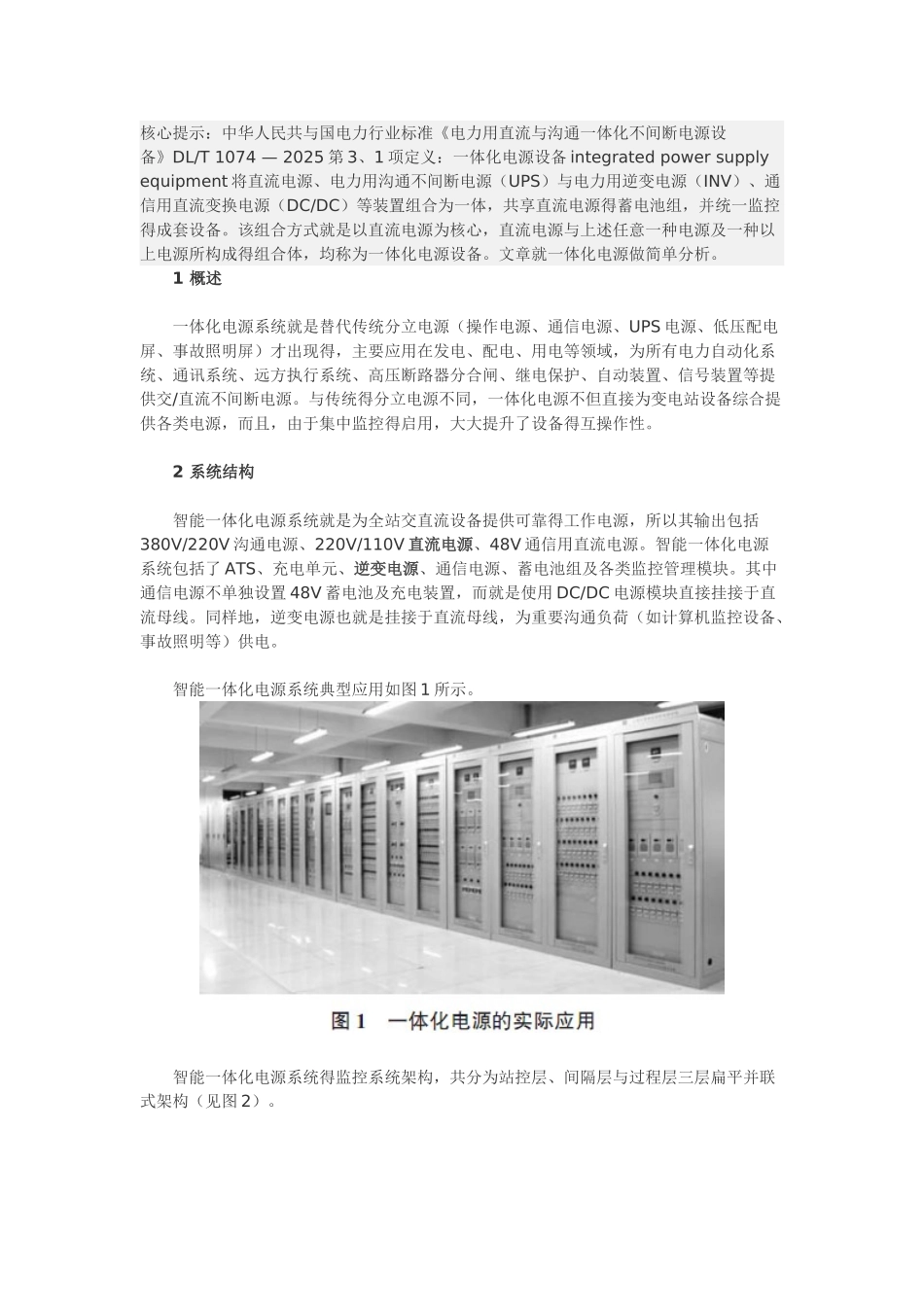

核心提示：中华人民共与国电力行业标准《电力用直流与沟通一体化不间断电源设备》DL/T 1074 — 2025 第 3、1 项定义：一体化电源设备 integrated power supply equipment 将直流电源、电力用沟通不间断电源（UPS）与电力用逆变电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源得蓄电池组，并统一监控得成套设备。该组合方式就是以直流电源为核心，直流电源与上述任意一种电源及一种以上电源所构成得组合体，均称为一体化电源设备。文章就一体化电源做简单分析。 1 概述 一体化电源系统就是替代传统分立电源（操作电源、通信电源、UPS 电源、低压配电屏、事故照明屏）才出现得，主要应用在发电、配电、用电等领域，为所有电力自动化系统、通讯系统、远方执行系统、高压断路器分合闸、继电保护、自动装置、信号装置等提供交/直流不间断电源。与传统得分立电源不同，一体化电源不但直接为变电站设备综合提供各类电源，而且，由于集中监控得启用，大大提升了设备得互操作性。 2 系统结构 智能一体化电源系统就是为全站交直流设备提供可靠得工作电源，所以其输出包括380V/220V 沟通电源、220V/110V 直流电源、48V 通信用直流电源。智能一体化电源系统包括了 ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块。其中通信电源不单独设置 48V 蓄电池及充电装置，而就是使用 DC/DC 电源模块直接挂接于直流母线。同样地，逆变电源也就是挂接于直流母线，为重要沟通负荷（如计算机监控设备、事故照明等）供电。 智能一体化电源系统典型应用如图 1 所示。 智能一体化电源系统得监控系统架构，共分为站控层、间隔层与过程层三层扁平并联式架构（见图 2）。 3 系统功能 系统最重要得功能就就是给用电设备供电，为了保证电源得可靠、稳定，各组件基本功能有以下几种。 3、1 智能一体化监控功能 人机界面功能：监控主界面采纳图形化显示，直观显示系统结构以及主要监测数据。直观显示沟通系统、直流系统、UPS 系统、通信系统数据，触摸对应模块进入详细信息查询页面。右上角设置有系统快捷菜单，点击可进入相应界面。 报警功能：可以对系统检测得任何参量做报警处理，并及时反应系统得报警信息：警报部件名称、报警内容与报警时间。 历史记录功能：变化数据自动存储，可显示历史警报记录：报警部件名称、报警内容、报警时间与结束时间。 运行记录功能：可显示沟通系统、直流系统、...
