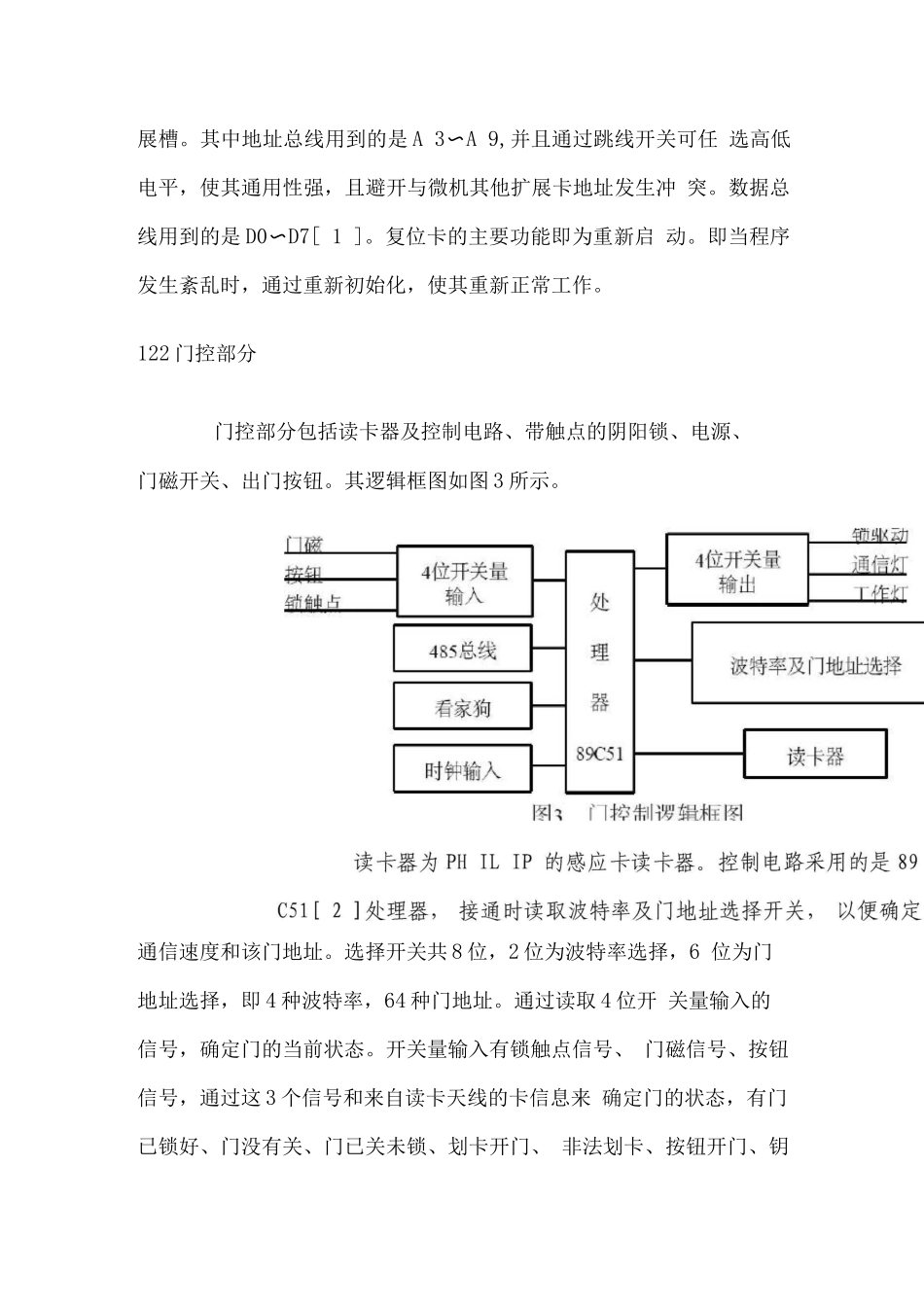

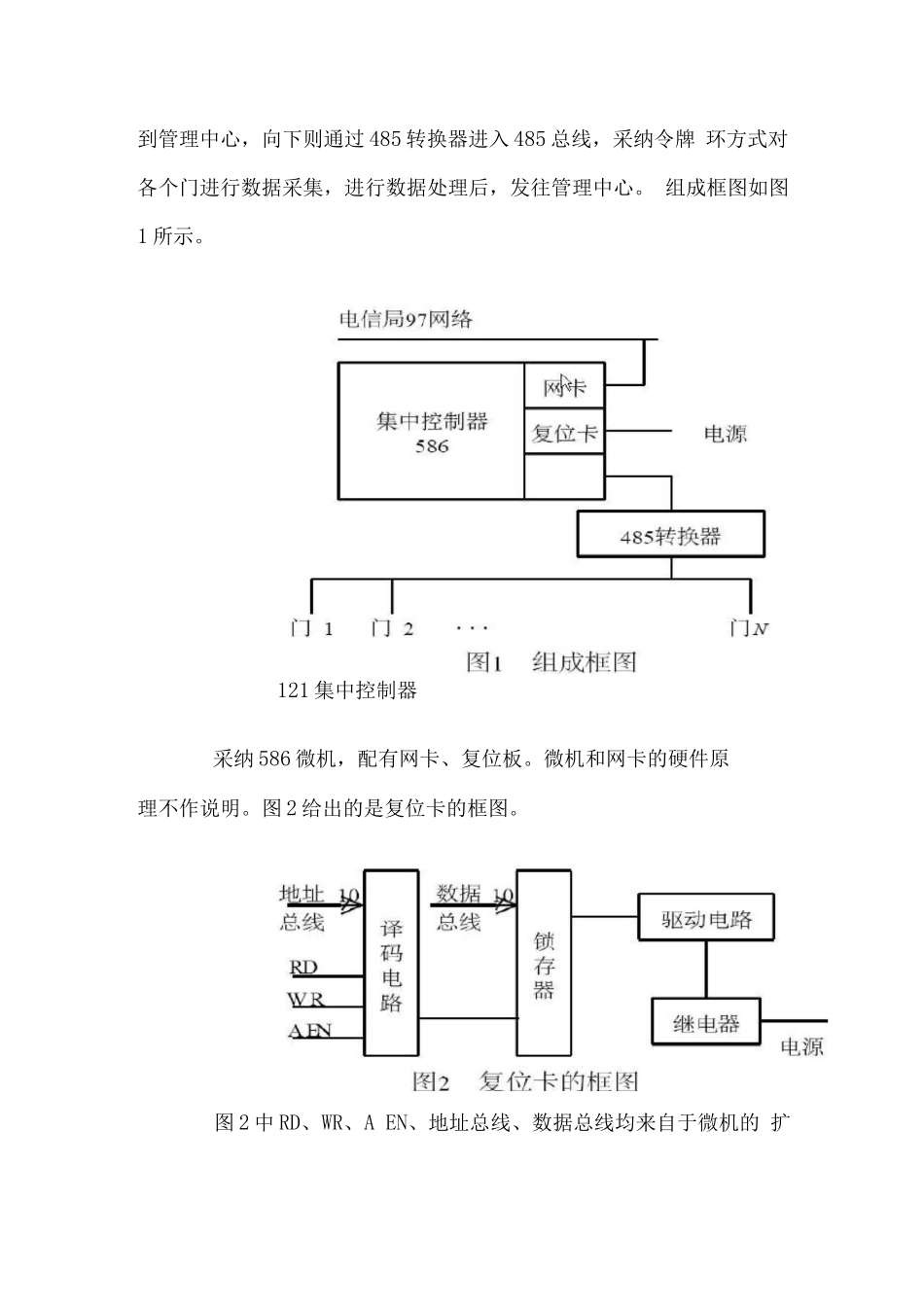

智能门禁系统门控部分硬件设计随着计算机的迅速普及与进展，越来越多的控制设备逐渐被微 机取代，维护人员的监视和维护越来越集中，越来越多的系统逐渐 往智能化进展。尤其是近些年来计算机网络迅猛进展，通过中心或 通过一个端点就能对设备进行监控与维护。通过局域网对本地区的设 备进行集中监控与维护，可提高系统的可靠性，减少故障的发生率 和处理时间等。本文论述的就是一种通过网络对各个远端站点的门进 行监控的一种智能门禁系统。由于篇幅关系仅对其门控部分进行介绍 和分析。1 门控系统的特点和组成111 门控系统的特点•有 3 种入门方式（刷卡开门、钥匙开门和中心、开门），以及 2 种出 门方式（按钮开门和中心开门）。•通过 RS485 总线与读卡器相连。•集中控制器接收读卡器或中心的信息并进行处理，能实时检测、 监控和记录开关门情况，对非法卡和非常手段开门报警。实时向中 心传送监控数据和告警信息，且具有掉电保护，自恢复功能。当网 络中断时能独立工作，并有数据暂存功能。最多可带 16 个门。•采纳直流-48 V 供电。112 门控系统的组成门控部分主要以集中控制器为中心，向上通过网卡或 Modem 接到管理中心，向下则通过 485 转换器进入 485 总线，采纳令牌 环方式对各个门进行数据采集，进行数据处理后，发往管理中心。 组成框图如图1 所示。121 集中控制器采纳 586 微机，配有网卡、复位板。微机和网卡的硬件原理不作说明。图 2 给出的是复位卡的框图。图 2 中 RD、WR、A EN、地址总线、数据总线均来自于微机的 扩展槽。其中地址总线用到的是 A 3〜A 9,并且通过跳线开关可任 选高低电平，使其通用性强，且避开与微机其他扩展卡地址发生冲 突。数据总线用到的是 D0〜D7[ 1 ]。复位卡的主要功能即为重新启 动。即当程序发生紊乱时，通过重新初始化，使其重新正常工作。122 门控部分门控部分包括读卡器及控制电路、带触点的阴阳锁、电源、门磁开关、出门按钮。其逻辑框图如图 3 所示。通信速度和该门地址。选择开关共 8 位，2 位为波特率选择，6 位为门地址选择，即 4 种波特率，64 种门地址。通过读取 4 位开 关量输入的信号，确定门的当前状态。开关量输入有锁触点信号、 门磁信号、按钮信号，通过这 3 个信号和来自读卡天线的卡信息来 确定门的状态，有门已锁好、门没有关、门已关未锁、划卡开门、 非法划卡、按钮开门、钥匙开门和非法开门 8 种状...
