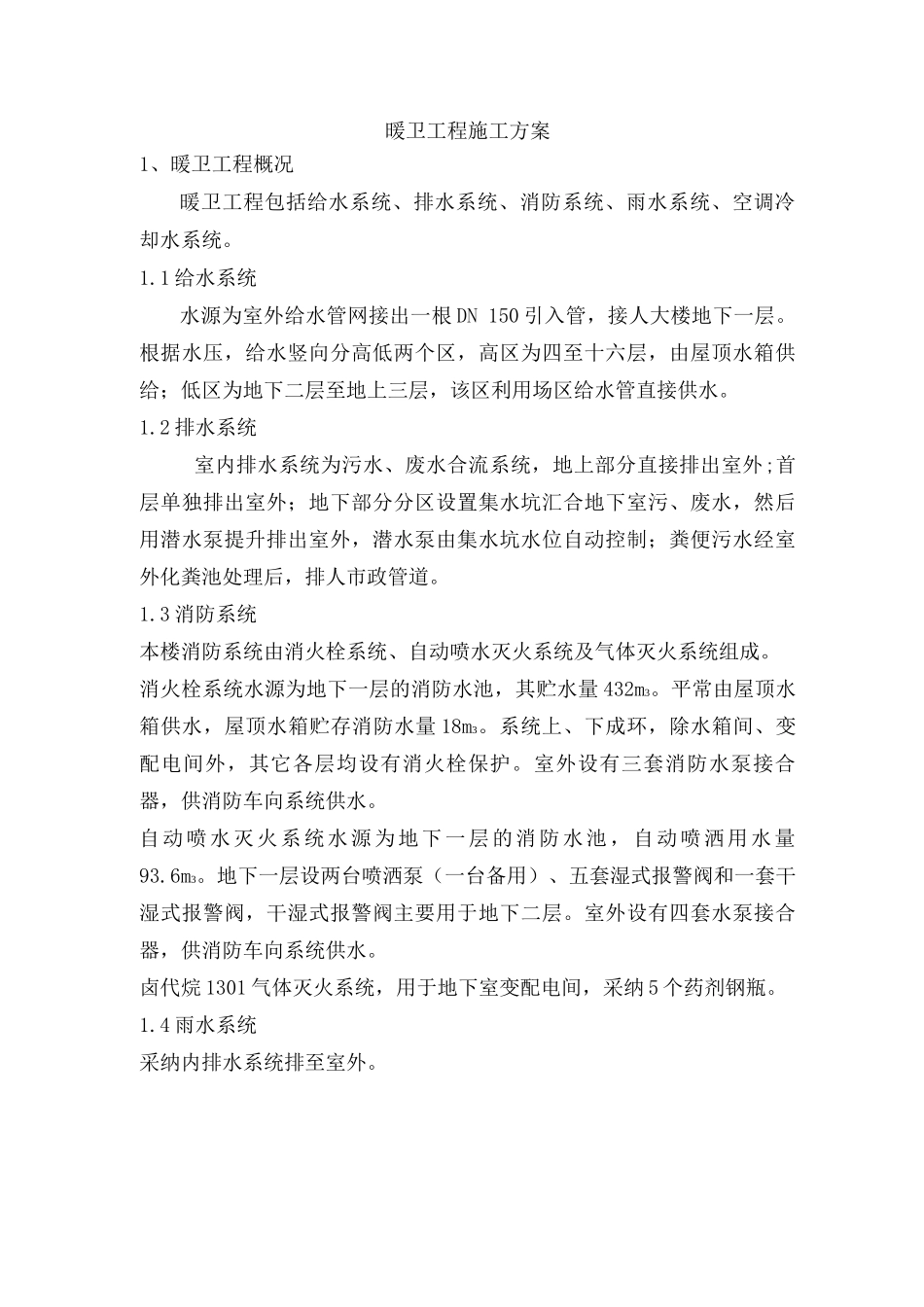

暖卫工程施工方案1、暖卫工程概况暖卫工程包括给水系统、排水系统、消防系统、雨水系统、空调冷却水系统。1.1 给水系统水源为室外给水管网接出一根 DN 150 引入管，接人大楼地下一层。根据水压，给水竖向分高低两个区，高区为四至十六层，由屋顶水箱供给；低区为地下二层至地上三层，该区利用场区给水管直接供水。1.2 排水系统室内排水系统为污水、废水合流系统，地上部分直接排出室外;首层单独排出室外；地下部分分区设置集水坑汇合地下室污、废水，然后用潜水泵提升排出室外，潜水泵由集水坑水位自动控制；粪便污水经室外化粪池处理后，排人市政管道。1.3 消防系统本楼消防系统由消火栓系统、自动喷水灭火系统及气体灭火系统组成。消火栓系统水源为地下一层的消防水池，其贮水量 432m3。平常由屋顶水箱供水，屋顶水箱贮存消防水量 18m3。系统上、下成环，除水箱间、变配电间外，其它各层均设有消火栓保护。室外设有三套消防水泵接合器，供消防车向系统供水。自动喷水灭火系统水源为地下一层的消防水池，自动喷洒用水量93.6m3。地下一层设两台喷洒泵（一台备用）、五套湿式报警阀和一套干湿式报警阀，干湿式报警阀主要用于地下二层。室外设有四套水泵接合器，供消防车向系统供水。卤代烷 1301 气体灭火系统，用于地下室变配电间，采纳 5 个药剂钢瓶。1.4 雨水系统采纳内排水系统排至室外。2.4 材料准备工程 3⑨1⑨1 在材料的使用上，应提前一个月报出相应计划。对于材质的要求，各种进场材料必须符合国家或部颁标准有关质量技术要求，并有产品合格证明和检验报告，还应做好对不同材料的检验和试验工作。本工程所用的材料、设备数量及规格型号见下表 2。表 2 主要设备、材料、加工品、工程量计划表序号材料名称规格型号数量备注1钢管Dg15—dg5123 米2蝶阀Dg2—dg70118 米3止回阀D3 — 5019 个4信号蝶阀Dg150、Dg1、Dg — 5037 个5球阀Dg40—dg1583 个6水流指示器Dg150—dg5037 个7装饰性喷头ZSTP1583 个8消火栓箱3020 个9污水泵89 套10冷却水循环泵ISG250 — 315Q7 台11消防泵2 台12生活水泵6 台13水泵接合器2 台14湿式报警阀ZSS 系列 DN1507 套15干式报警阀ZSL 系列 DN1505 套16玻璃钢水箱44 x 32 x 241 套 1 个17卫生洁具228 套18“1301”钢瓶ZLwG70185 瓶19启动钢瓶1 瓶3、施工方法3.1 给水系统作业条件(1)暗装管道应在吊顶未封闭前进行安装。(2)明装托、吊管道必须在安装层的结构顶板...
