暖通与空调安装工程监理实施细则

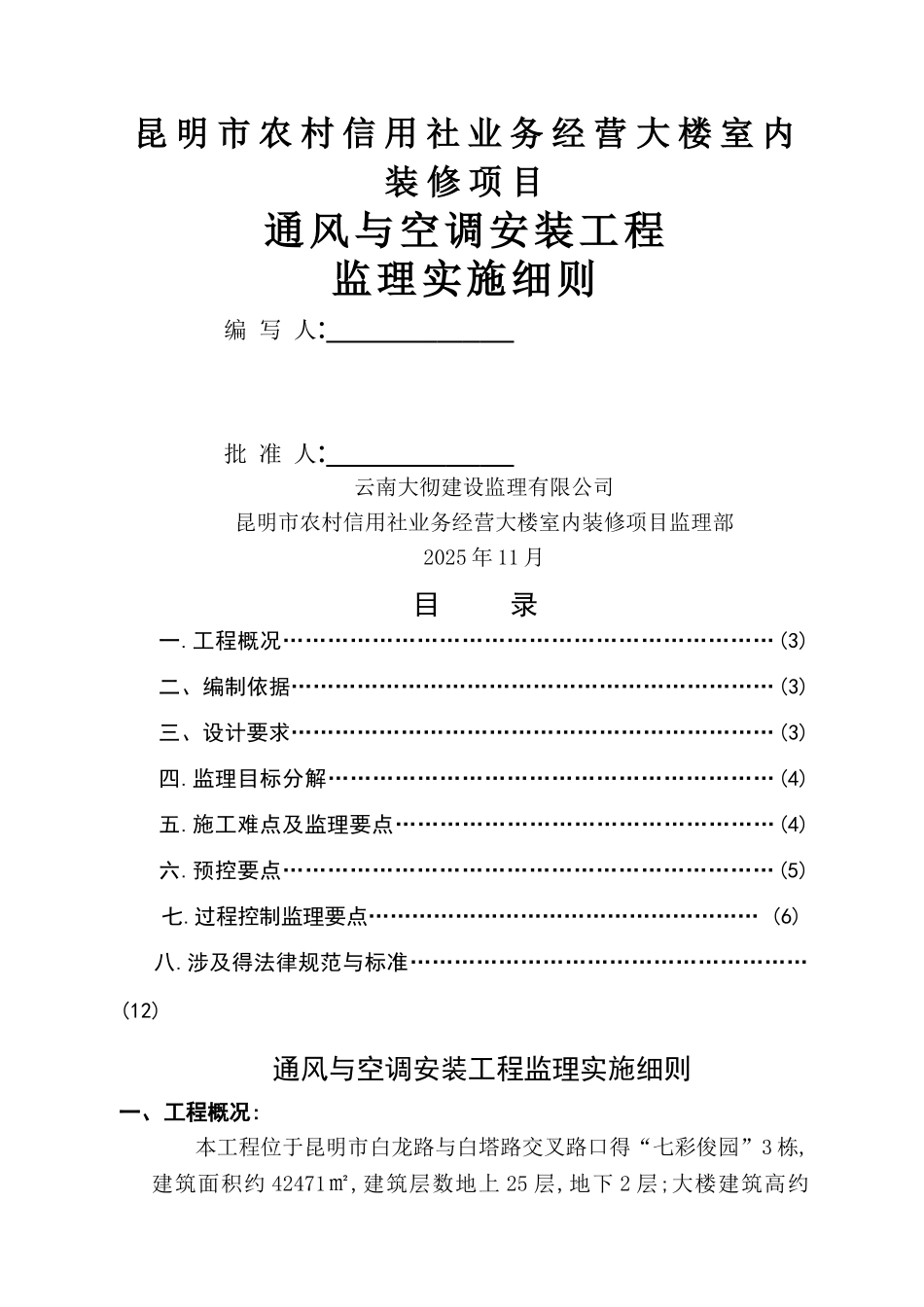

昆 明 市 农 村 信 用 社 业 务 经 营 大 楼 室 内装 修 项 目通风与空调安装工程监理实施细则 编 写 人: 批 准 人: 云南大彻建设监理有限公司昆明市农村信用社业务经营大楼室内装修项目监理部2025 年 11 月 目 录一.工程概况…………………………………………………………(3)二、编制依据…………………………………………………………(3)三、设计要求…………………………………………………………(3)四.监理目标分解……………………………………………………(4)五.施工难点及监理要点……………………………………………(4)六.预控要点…………………………………………………………(5)七.过程控制监理要点……………………………………………… (6) 八.涉及得法律规范与标准………………………………………………(12)通风与空调安装工程监理实施细则一、工程概况:本工程位于昆明市白龙路与白塔路交叉路口得“七彩俊园”3 栋,建筑面积约 42471㎡,建筑层数地上 25 层,地下 2 层;大楼建筑高约99、7m。各类空调设备与部件二千八百余台套。本工程一至十五层,十七至三十一层,每层设置一套或二套变制冷剂流量多联中央空调。一至九层空调主机设置在裙房屋顶,其余楼层设置在屋顶。一十六层为应急避难层。空调末端均采纳吊顶风管式多联室内机加新风得空调形式,新风直送。地下二层主要为停车场与特别用房,设置送排风系统。楼内不能满足自然排烟得区域按防火分区及防烟分区分别设置竖向(竖井)机械排烟系统。楼梯间及其合用前室均设置机械加压送风防烟系统。 二、编制依据:1、工程《监理规划》。2、监理合同、施工合同。3、建筑工程施工质量验收统一标准 GB50300－2001。4、通风与空调工程施工及验收法律规范 GB50243-2025。4、通风与空调工程质量检验评定标准 GB300-2001。5、国家与地方现行相关法律法规与标准。三、 设计要求:1、本工程得通风风管均采纳镀锌钢板加工制作,其厚度及做法详“GB50243－2025” 。2、通风及排烟风管采纳法兰连接,法兰间用普通风管垫＆=3-5mm 密封垫圈。3、风管与配件得接口法兰均不得设在墙内。4、所有风管若未特别说明,均为贴梁底案装。5、厨房排油管道建议先安装完毕后彻墙。四、 监理目标分解:根据监理规划质量目标要求分部必须达到合格,目标分解如下 1, 金属风管制作合格。 2, 风管、构配件安装合格。3、空调与通风设备安装合格。4、保温工程安装合格。五、 施工难点...
