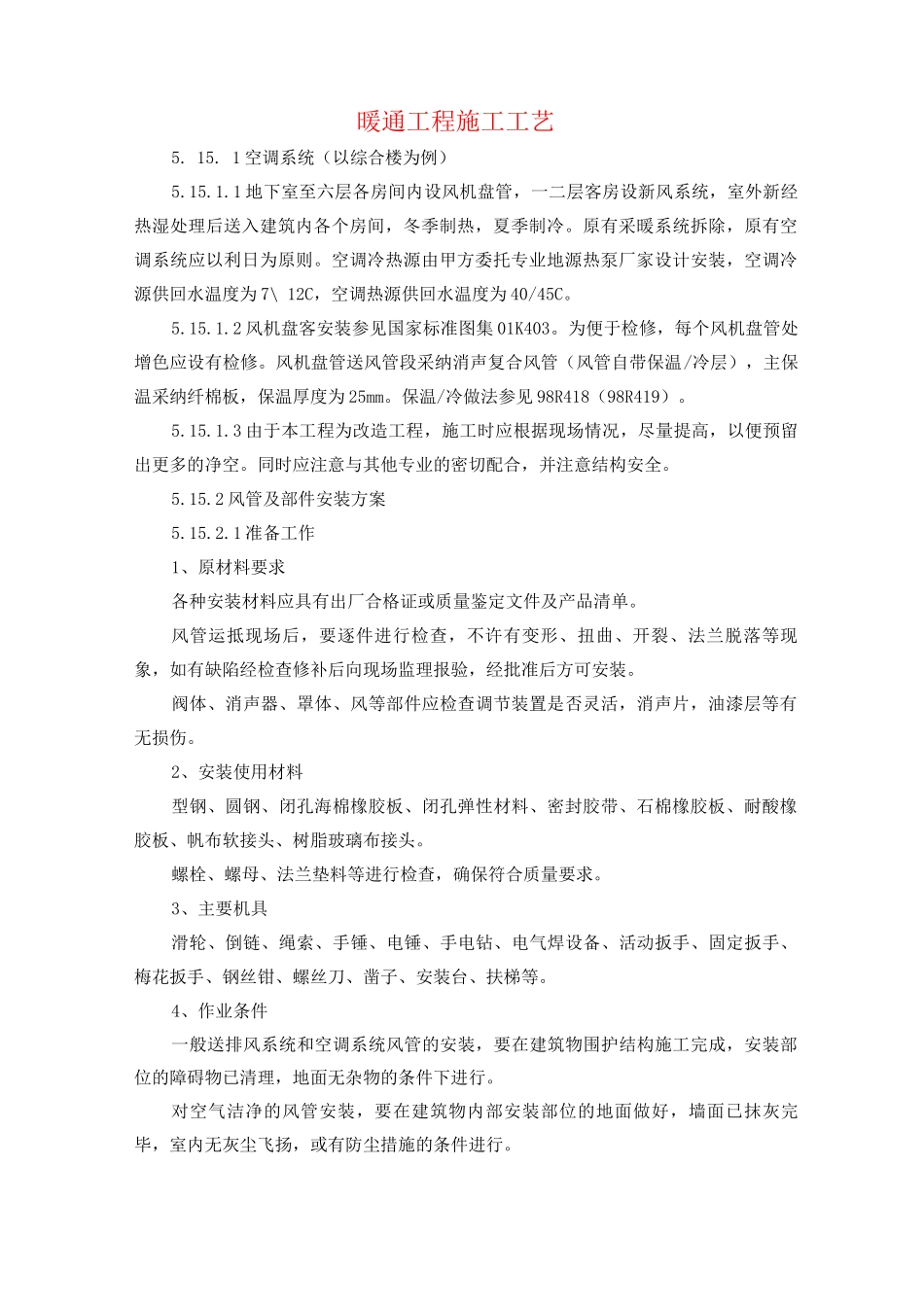

暖通工程施工工艺5. 15. 1 空调系统（以综合楼为例）5.15.1.1 地下室至六层各房间内设风机盘管，一二层客房设新风系统，室外新经热湿处理后送入建筑内各个房间，冬季制热，夏季制冷。原有采暖系统拆除，原有空调系统应以利日为原则。空调冷热源由甲方委托专业地源热泵厂家设计安装，空调冷源供回水温度为 7\ 12C，空调热源供回水温度为 40/45C。5.15.1.2 风机盘客安装参见国家标准图集 01K403。为便于检修，每个风机盘管处增色应设有检修。风机盘管送风管段采纳消声复合风管（风管自带保温/冷层），主保温采纳纤棉板，保温厚度为 25mm。保温/冷做法参见 98R418（98R419）。5.15.1.3 由于本工程为改造工程，施工时应根据现场情况，尽量提高，以便预留出更多的净空。同时应注意与其他专业的密切配合，并注意结构安全。5.15.2 风管及部件安装方案5.15.2.1 准备工作1、原材料要求各种安装材料应具有出厂合格证或质量鉴定文件及产品清单。风管运抵现场后，要逐件进行检查，不许有变形、扭曲、开裂、法兰脱落等现象，如有缺陷经检查修补后向现场监理报验，经批准后方可安装。阀体、消声器、罩体、风等部件应检查调节装置是否灵活，消声片，油漆层等有无损伤。2、安装使用材料型钢、圆钢、闭孔海棉橡胶板、闭孔弹性材料、密封胶带、石棉橡胶板、耐酸橡胶板、帆布软接头、树脂玻璃布接头。螺栓、螺母、法兰垫料等进行检查，确保符合质量要求。3、主要机具滑轮、倒链、绳索、手锤、电锤、手电钻、电气焊设备、活动扳手、固定扳手、梅花扳手、钢丝钳、螺丝刀、凿子、安装台、扶梯等。4、作业条件一般送排风系统和空调系统风管的安装，要在建筑物围护结构施工完成，安装部位的障碍物已清理，地面无杂物的条件下进行。对空气洁净的风管安装，要在建筑物内部安装部位的地面做好，墙面已抹灰完毕，室内无灰尘飞扬，或有防尘措施的条件进行。一般除尘系统风管安装，宜在厂房的工艺设备安装或设备基础已确定，设备的连接管、罩体方位已知的情况下进行。检查现场结构预留孔洞的位置、尺寸是否符合图纸要求，有无遗漏现象，预留的孔洞应比风管实际截面每边尺寸大 1mm。作业地点要有相应的辅助设施，如梯子、架子、以及电源和安全防护装置、消防器材等。风管的支吊架形式已选定，按设计及法律规范要求对操作班组进行技术、质量、安全交底。5.15.2.2 确定标高根据施工图纸和土建基准线找出风管标高。要注意此时室内地面并不一定就是成形地面，因此，必...
