暖通工程施工组织设计模板VIP专享

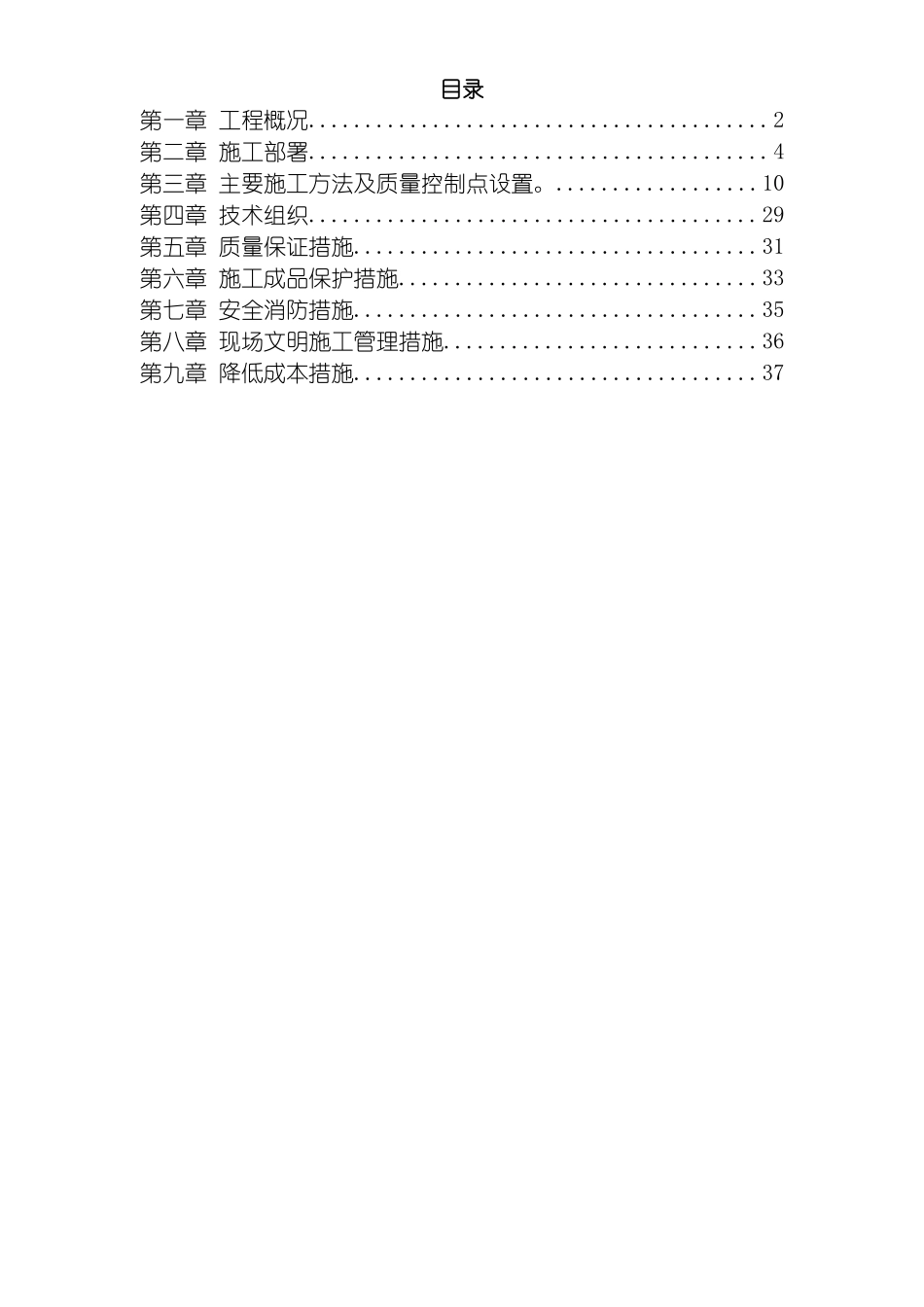

暖通工程施工组织设计目录第一章 工程概况.........................................2第二章 施工部署.........................................4第三章 主要施工方法及质量控制点设置。..................10第四章 技术组织........................................29第五章 质量保证措施....................................31第六章 施工成品保护措施................................33第七章 安全消防措施....................................35第八章 现场文明施工管理措施............................36第九章 降低成本措施....................................37工程概况1、 建筑概况1.1 本工程为某报社干部住宅 1 号楼, 地下一层为设备层, 地下二层为人防, 地上共九层为住宅, 总建筑高度 28.25 米, 总建筑面积 10231 平方米。建筑物地点为某路 40 号。2、 安装工程概况2.1 本安装工程招标范围: 电气工程、 给排水工程( 不含卫生器具) 、 采暖工程、 通风工程。3、 给排水工程( 不含卫生器具) 、 采暖工程、 通风工程主要内容3.1 给排水管道与卫生工程3.1.1 给水系统: 生活水泵设在地下一层, 由市政两条 DN100 供水管至建筑物, 生活供水由变频设备供水。3.1.2 消防栓系统: 为临时高压给水系统, 由设在地下一层的消防水池水泵、 屋顶水箱供水 , 消防水池为 110m3, 屋顶水箱18m3。3.1.3 排水系统: 生活给水直接排至室外, 首层单独排出, 经化粪池后排入污水管网, 地下室废水直接排, 由污水泵排入室外管网, 污水泵液位控制。3.1.4 管材选用: 生活给水管采纳热镀锌管, 消火栓采纳焊接钢管焊接; 生活排水管铸铁管, 承插连接。3.1.5 吊顶内的给排水管均做防接露保温, 保温材料为 10mm 的聚氨脂塑料软管, 外缠玻璃布, 刷防火漆一遍; 设备层, 楼梯间内的给排水管、 消防管用 30mm 岩棉管壳保温, 外缠玻璃布, 刷调和漆二遍。3.2 采暖系统3.2.1 热源由小区锅炉房供给 80-55°C 热水, 采纳分户供暖, 下供下给, 供回水干管附设在管道井内, 在每单元入口处设有供回水压差控制器。管井内设包括分户热计量表在内的入户装置。户内系统为水平单管串联式, 管道埋地布置, 住宅部分每组散热器设三通调节阀。3.2.2 暖气片选用: 地下车库采纳内径无砂柱翼型定向对流铸铁散热器, 型号为 TTD600; 住宅及办公采纳铜管铝串片散热器, 型号为 RVS-G。3.2.3 管材...
