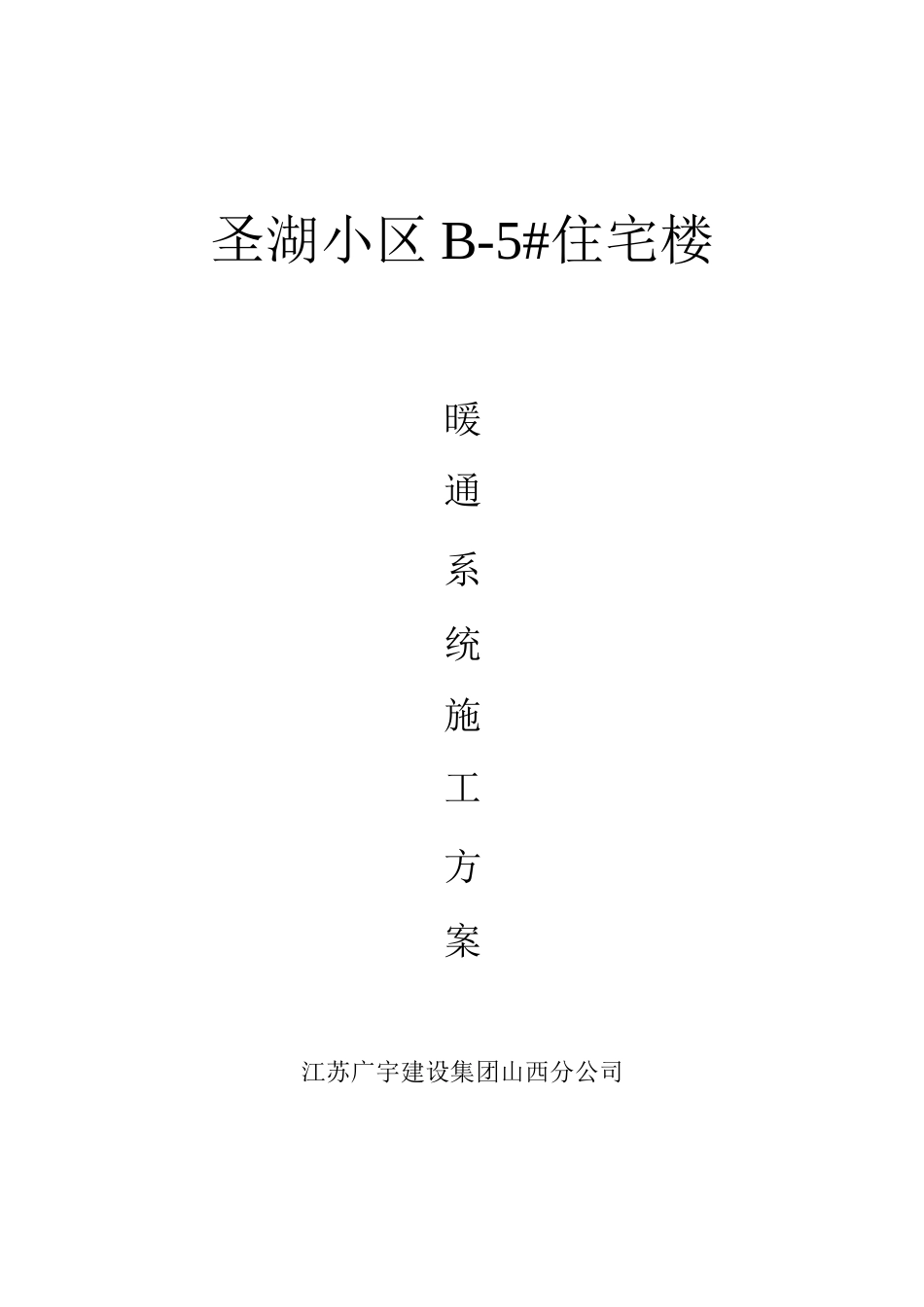

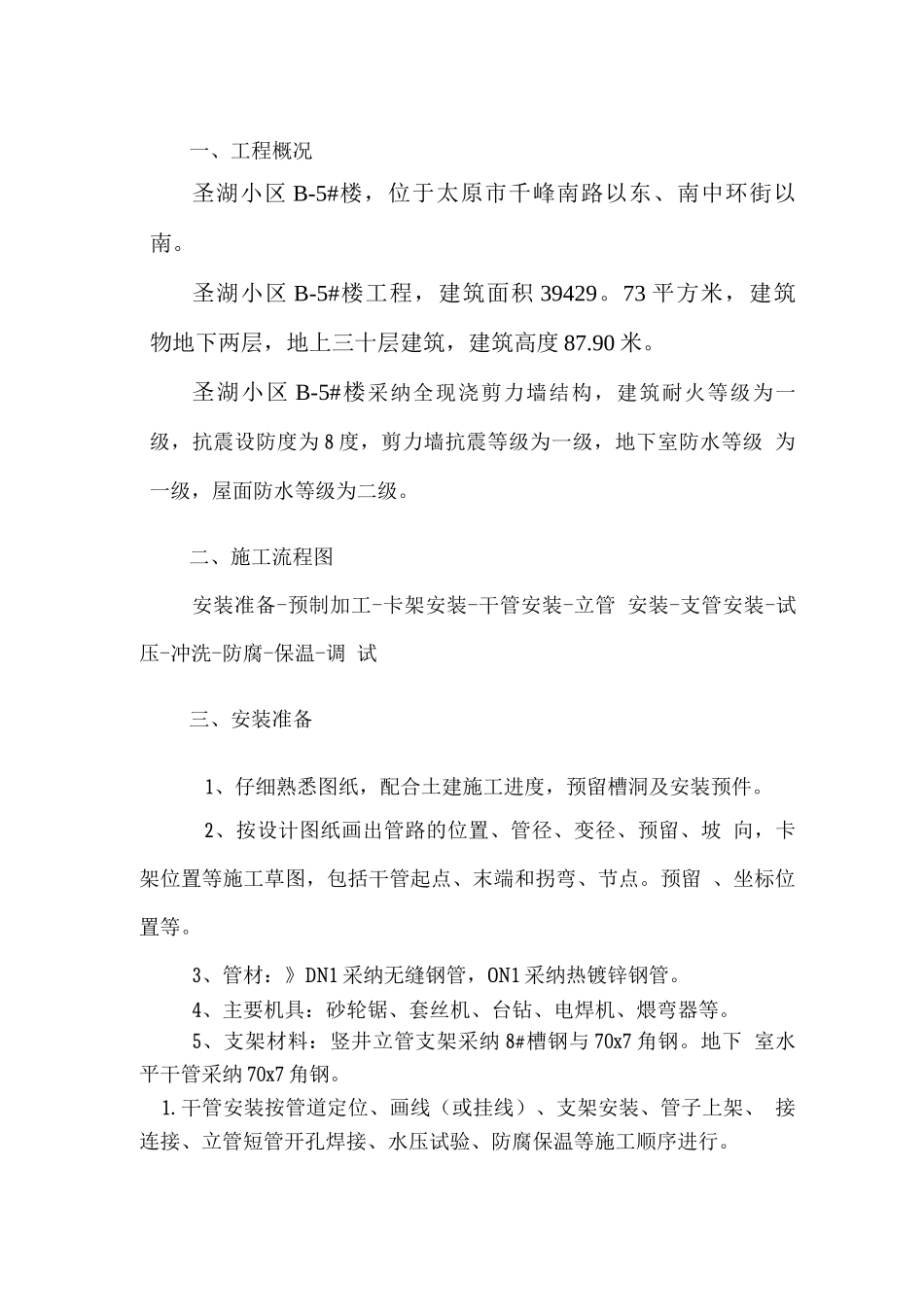

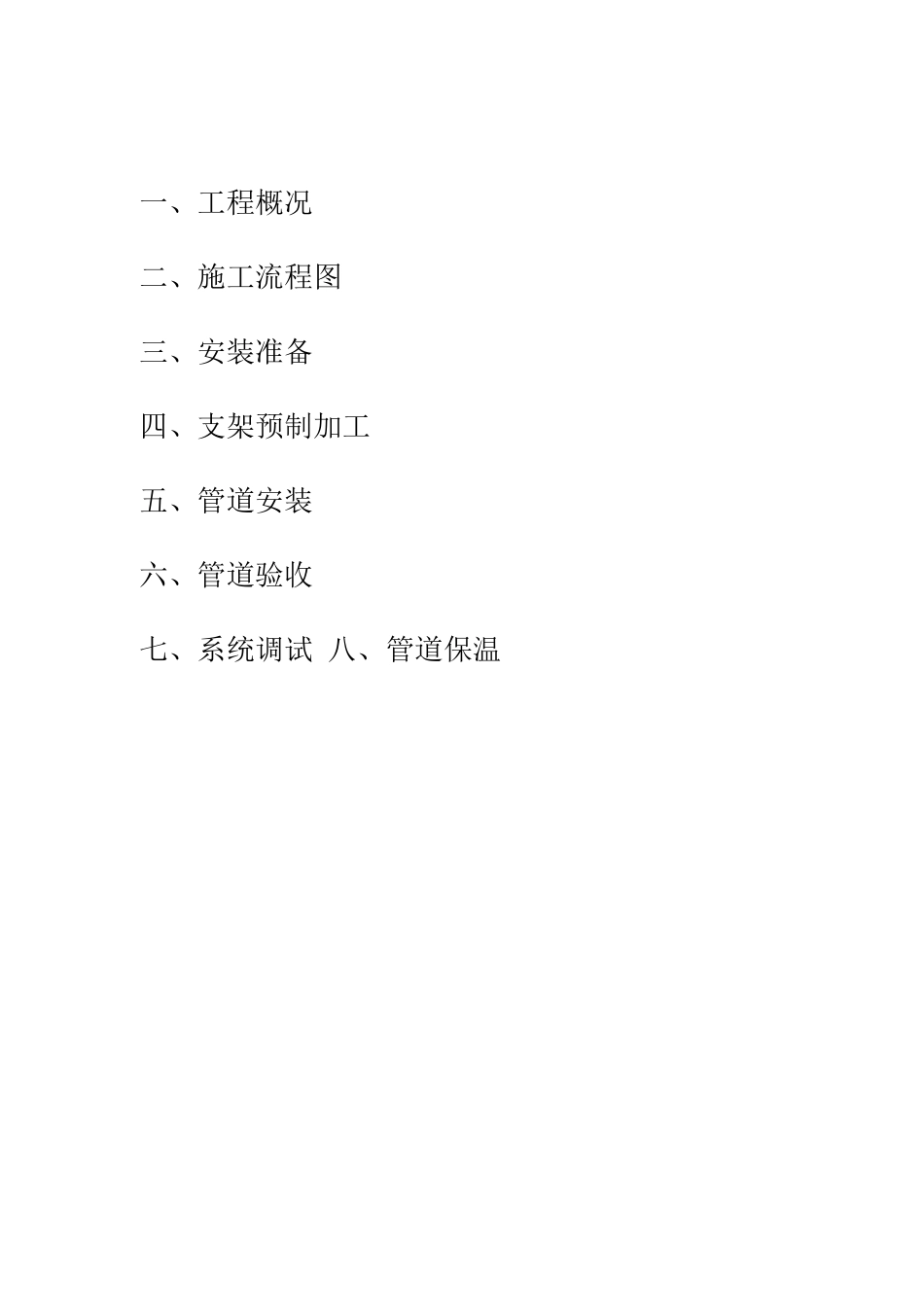

圣湖小区 B-5#住宅楼暖通系统施工方案江苏广宇建设集团山西分公司一、工程概况二、施工流程图三、安装准备四、支架预制加工五、管道安装六、管道验收七、系统调试 八、管道保温一、工程概况圣湖小区 B-5#楼，位于太原市千峰南路以东、南中环街以 南。圣湖小区 B-5#楼工程，建筑面积 39429。73 平方米，建筑 物地下两层，地上三十层建筑，建筑高度 87.90 米。圣湖小区 B-5#楼采纳全现浇剪力墙结构，建筑耐火等级为一 级，抗震设防度为 8 度，剪力墙抗震等级为一级，地下室防水等级 为一级，屋面防水等级为二级。二、施工流程图安装准备-预制加工-卡架安装-干管安装-立管 安装-支管安装-试压-冲洗-防腐-保温-调 试三、安装准备1、仔细熟悉图纸，配合土建施工进度，预留槽洞及安装预件。2、按设计图纸画出管路的位置、管径、变径、预留、坡 向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点。预留 、坐标位置等。3、管材：》DN1 采纳无缝钢管，ON1 采纳热镀锌钢管。4、主要机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。5、支架材料：竖井立管支架采纳 8#槽钢与 70x7 角钢。地下 室水平干管采纳 70x7 角钢。1.干管安装按管道定位、画线（或挂线）、支架安装、管子上架、 接连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。
