更换电容柜电抗器施工方案

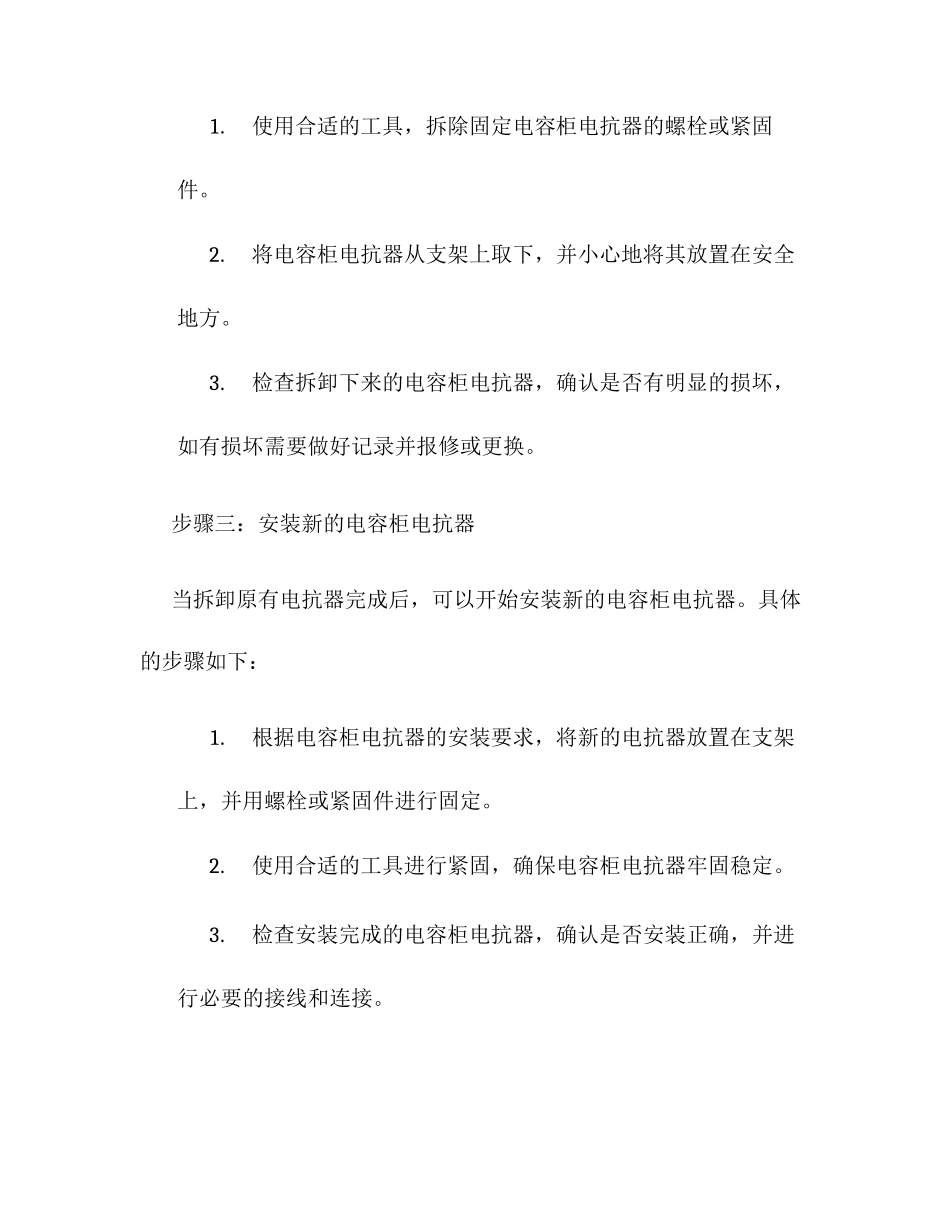

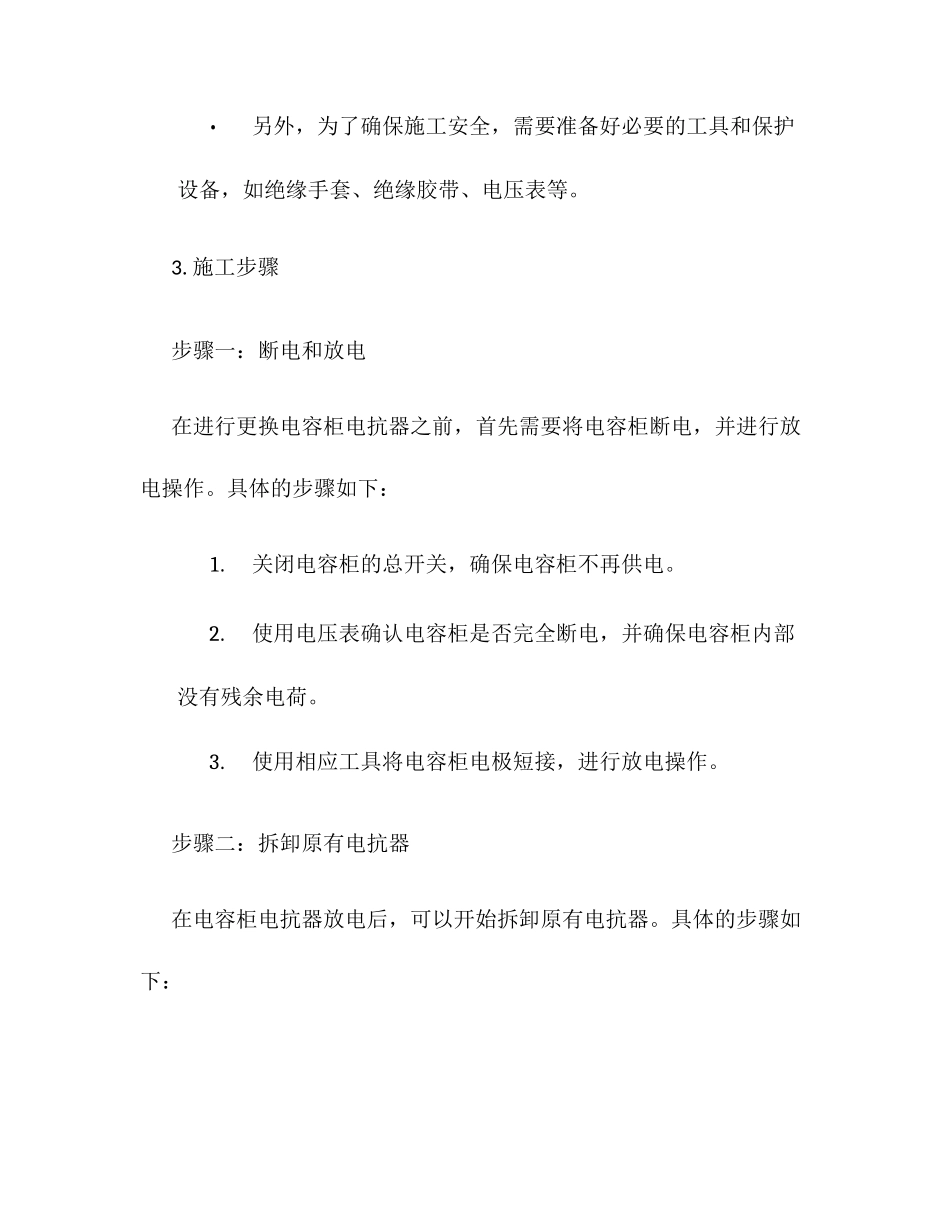

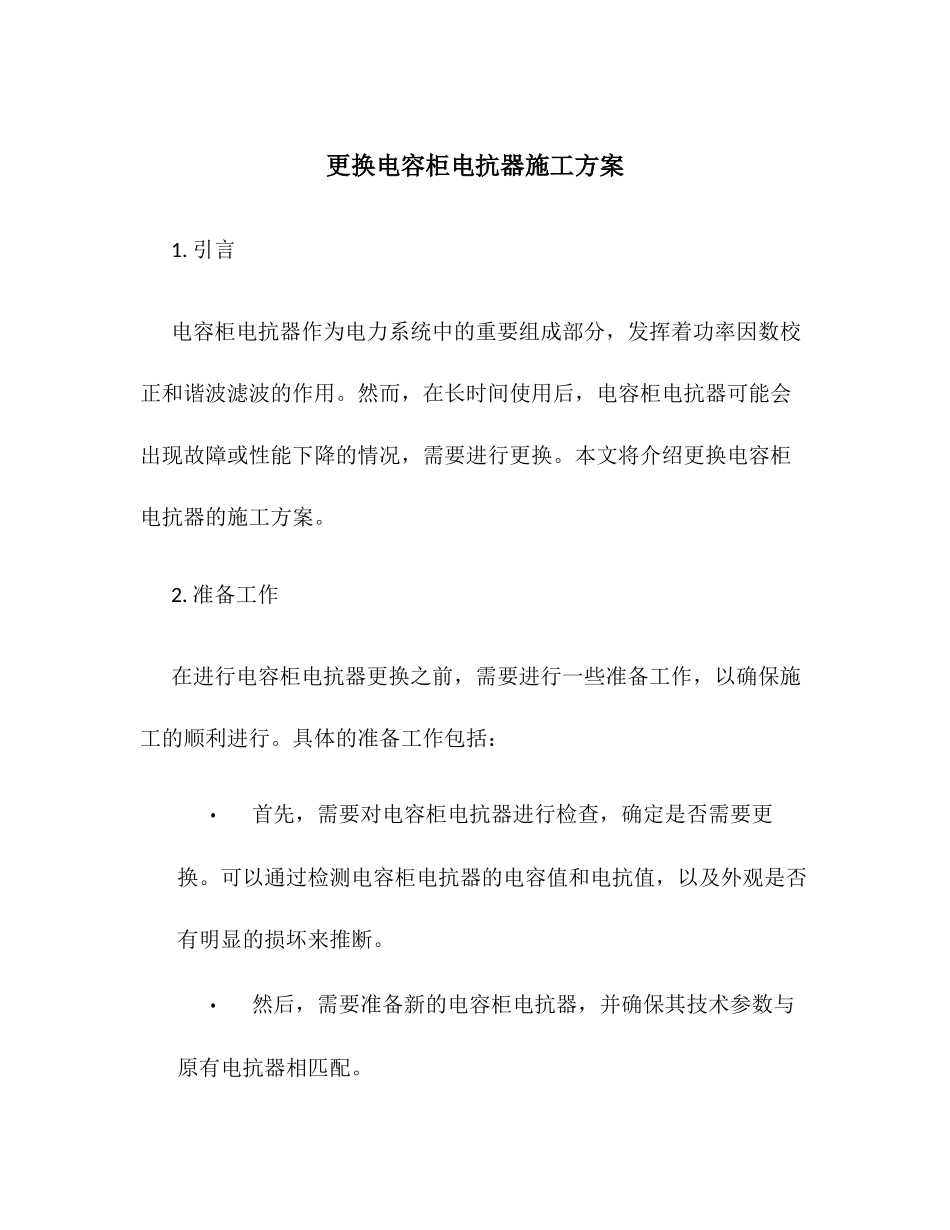

更换电容柜电抗器施工方案1. 引言电容柜电抗器作为电力系统中的重要组成部分，发挥着功率因数校正和谐波滤波的作用。然而，在长时间使用后，电容柜电抗器可能会出现故障或性能下降的情况，需要进行更换。本文将介绍更换电容柜电抗器的施工方案。2. 准备工作在进行电容柜电抗器更换之前，需要进行一些准备工作，以确保施工的顺利进行。具体的准备工作包括：•首先，需要对电容柜电抗器进行检查，确定是否需要更换。可以通过检测电容柜电抗器的电容值和电抗值，以及外观是否有明显的损坏来推断。•然后，需要准备新的电容柜电抗器，并确保其技术参数与原有电抗器相匹配。•另外，为了确保施工安全，需要准备好必要的工具和保护设备，如绝缘手套、绝缘胶带、电压表等。3. 施工步骤步骤一：断电和放电在进行更换电容柜电抗器之前，首先需要将电容柜断电，并进行放电操作。具体的步骤如下：1.关闭电容柜的总开关，确保电容柜不再供电。2.使用电压表确认电容柜是否完全断电，并确保电容柜内部没有残余电荷。3.使用相应工具将电容柜电极短接，进行放电操作。步骤二：拆卸原有电抗器在电容柜电抗器放电后，可以开始拆卸原有电抗器。具体的步骤如下：1.使用合适的工具，拆除固定电容柜电抗器的螺栓或紧固件。2.将电容柜电抗器从支架上取下，并小心地将其放置在安全地方。3.检查拆卸下来的电容柜电抗器，确认是否有明显的损坏，如有损坏需要做好记录并报修或更换。步骤三：安装新的电容柜电抗器当拆卸原有电抗器完成后，可以开始安装新的电容柜电抗器。具体的步骤如下：1.根据电容柜电抗器的安装要求，将新的电抗器放置在支架上，并用螺栓或紧固件进行固定。2.使用合适的工具进行紧固，确保电容柜电抗器牢固稳定。3.检查安装完成的电容柜电抗器，确认是否安装正确，并进行必要的接线和连接。步骤四：测试和验收当新的电容柜电抗器安装完毕后，需要进行测试和验收，以确保其功能正常。具体的步骤如下：1.打开电容柜的总开关，使其重新供电。2.使用合适的仪器和设备进行测试，检测电容柜电抗器的性能指标，如电压、电流和功率因数等。3.根据测试结果推断新的电容柜电抗器是否正常工作，并与原有电抗器相比较，确保效果符合要求。4.进行验收工作，如填写相关的检测报告和施工记录，并进行归档保存。4. 安全注意事项在进行电容柜电抗器更换施工时，需要特别注意安全问题，以确保工作人员和设备的安全。一些常见的安全注意事项包括：•施工前必须切断电容柜的...
