最新PID图基本知识

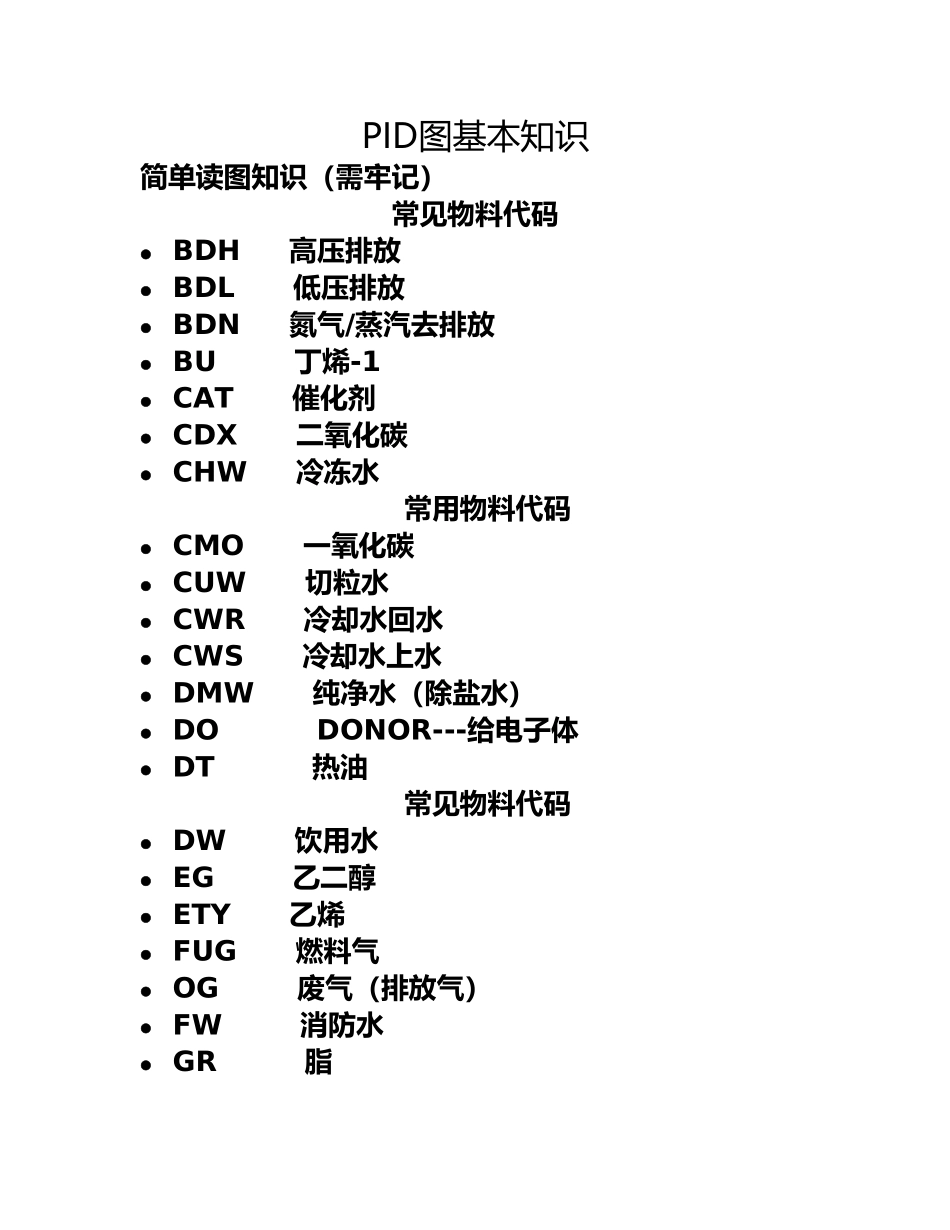

PID图基本知识PID图基本知识简单读图知识（需牢记）常见物料代码 BDH 高压排放 BDL 低压排放 BDN 氮气/蒸汽去排放 BU 丁烯-1 CAT 催化剂 CDX 二氧化碳 CHW 冷冻水 常用物料代码 CMO 一氧化碳 CUW 切粒水 CWR 冷却水回水 CWS 冷却水上水 DMW 纯净水（除盐水） DO DONOR---给电子体 DT 热油 常见物料代码 DW 饮用水 EG 乙二醇 ETY 乙烯 FUG 燃料气 OG 废气（排放气） FW 消防水 GR 脂常见物料代码 HYD 氢气 HWS 热水上水（工艺拌热） HWR 热水回水（工艺拌热） HWA 热水上水（HVAC采暖）  HWB 热水回水（HVAC采暖） INA 仪表空气 JCH 夹套急冷水常见物料代码 JCW 夹套冷却水 JLS 夹套低压蒸汽 JWR 夹套水回水 JWS 夹套水上水 LA 液体添加剂 FRG 火炬总管气体 LPC 低压蒸汽凝液 LPS 低压蒸汽常见物料代码  LPSS 低压蒸汽在界区 N 氮气 NH 高压氮气 NL 低压氮气 O 油 UTA 工厂空气 PG 聚合物+气体或聚合物 PN 工艺污氮常见物料代码 PP 聚合物粉末或颗粒 PPW 切粒水+聚合物 PRW 工艺水 PRY 丙烯 PSL 聚合物淤浆 PX 过氧化物 RN 再生氮气 RW 生水常见物料代码 SA 固体添加剂 TEA 三乙基铝 VA 放空气 WO 冲洗油或EXAUST冲洗油 WR 新奇水 WW 废水 SD 生活污水 PR 丙烯（退料去界区）阀门管线专有说明 LO 锁开阀 LC 锁关阀 NC 常关阀 NO 常开阀 NNF 正常无流量管线 TSO 密封切断 AFC 失气关（用于控制阀） AFO 失气开（用于控制阀）阀门管线专有说明 SP 设定点 A/M 自动/手动切换 NPS 公称管径 RESET 重置 START 开始 STOP 停止 D 钝化阀门管线专有说明 SFO 信号失败开 STC 信号失败关 CL 压力变换 F.B 与管同径 AFL 失气锁PID图识别管线编号说明管线保温类型（M） D 防结霜 E 电伴热 F 防火 H 节能热保温柔/或工艺要求（要求连续保温） Z 节能热保温柔/或工艺要求（不要求连续保温） M 连续保冷 Y 不连续保冷 P 人身防护 T 蒸汽拌热和保温 X 玻璃棉 W 热水拌热和保温常见流量计图例常见仪表盘图例常见阀门代号组合举例常见阀门代号组合举例XZSL XZSL 限位...
