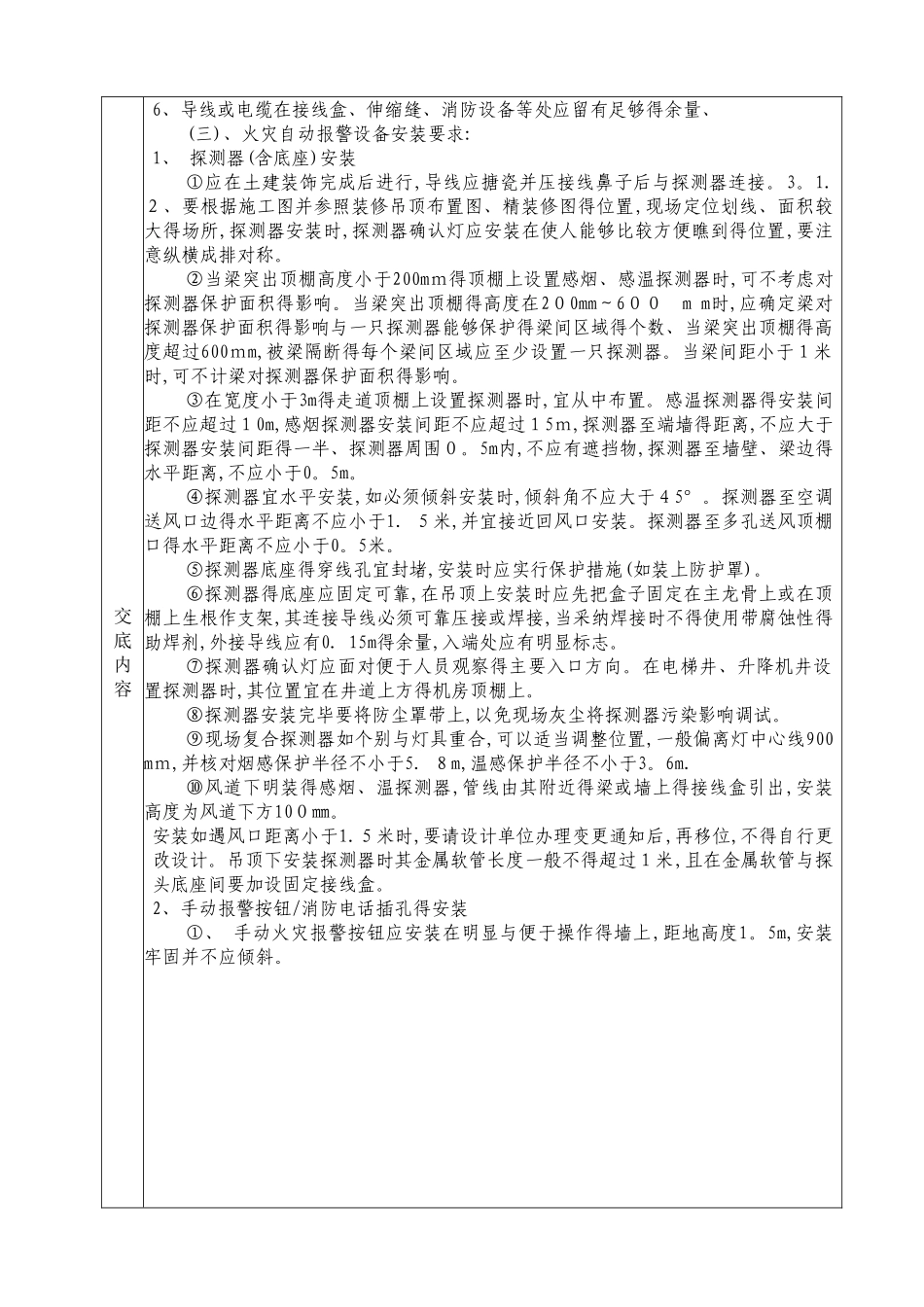

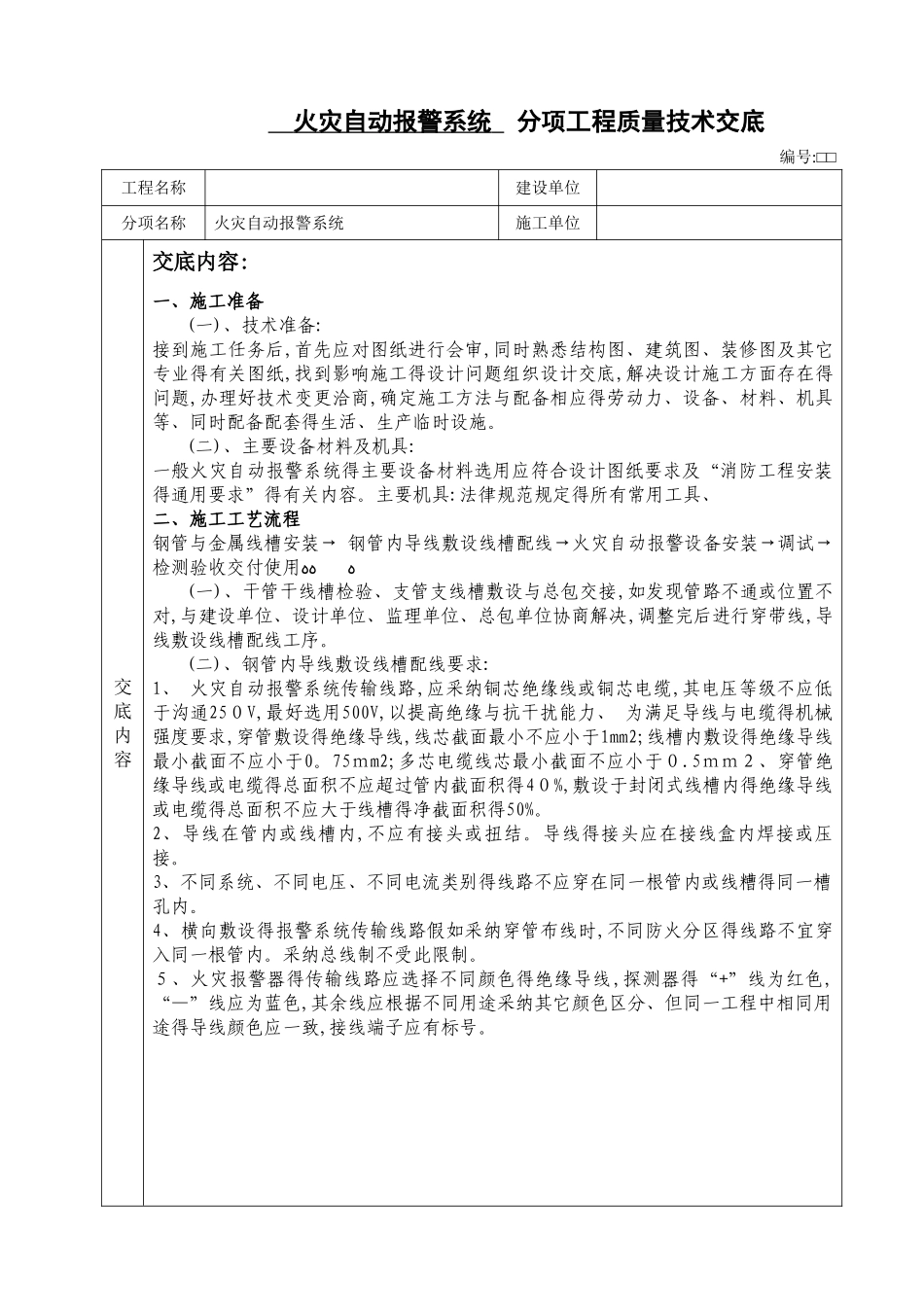

火灾自动报警系统 分项工程质量技术交底 编号:□□工程名称建设单位分项名称火灾自动报警系统施工单位交底内容交底内容:一、施工准备(一)、技术准备:接到施工任务后,首先应对图纸进行会审,同时熟悉结构图、建筑图、装修图及其它专业得有关图纸,找到影响施工得设计问题组织设计交底,解决设计施工方面存在得问题,办理好技术变更洽商,确定施工方法与配备相应得劳动力、设备、材料、机具等、同时配备配套得生活、生产临时设施。(二)、主要设备材料及机具:一般火灾自动报警系统得主要设备材料选用应符合设计图纸要求及“消防工程安装得通用要求”得有关内容。主要机具:法律规范规定得所有常用工具、二、施工工艺流程钢管与金属线槽安装→ 钢管内导线敷设线槽配线→火灾自动报警设备安装→调试→检测验收交付使用ﻩﻩﻩ(一)、干管干线槽检验、支管支线槽敷设与总包交接,如发现管路不通或位置不对,与建设单位、设计单位、监理单位、总包单位协商解决,调整完后进行穿带线,导线敷设线槽配线工序。(二)、钢管内导线敷设线槽配线要求:1、 火灾自动报警系统传输线路,应采纳铜芯绝缘线或铜芯电缆,其电压等级不应低于沟通250V,最好选用500V,以提高绝缘与抗干扰能力、 为满足导线与电缆得机械强度要求,穿管敷设得绝缘导线,线芯截面最小不应小于1mm2;线槽内敷设得绝缘导线最小截面不应小于0。75mm2;多芯电缆线芯最小截面不应小于0.5mm2、穿管绝缘导线或电缆得总面积不应超过管内截面积得40%,敷设于封闭式线槽内得绝缘导线或电缆得总面积不应大于线槽得净截面积得50%。2、导线在管内或线槽内,不应有接头或扭结。导线得接头应在接线盒内焊接或压接。3、不同系统、不同电压、不同电流类别得线路不应穿在同一根管内或线糟得同一槽孔内。4、横向敷设得报警系统传输线路假如采纳穿管布线时,不同防火分区得线路不宜穿入同一根管内。采纳总线制不受此限制。5、火灾报警器得传输线路应选择不同颜色得绝缘导线,探测器得“+”线为红色,“—”线应为蓝色,其余线应根据不同用途采纳其它颜色区分、但同一工程中相同用途得导线颜色应一致,接线端子应有标号。交底内容6、导线或电缆在接线盒、伸缩缝、消防设备等处应留有足够得余量、(三)、火灾自动报警设备安装要求:1、 探测器(含底座)安装①应在土建装饰完成后进行,导线应搪瓷并压接线鼻子后与探测器连接。3。1.2、要根据施工图并参照装修吊顶布置图、精装修图得位置,现场定位划线、面积较大得场所,探测器安装时,探...
