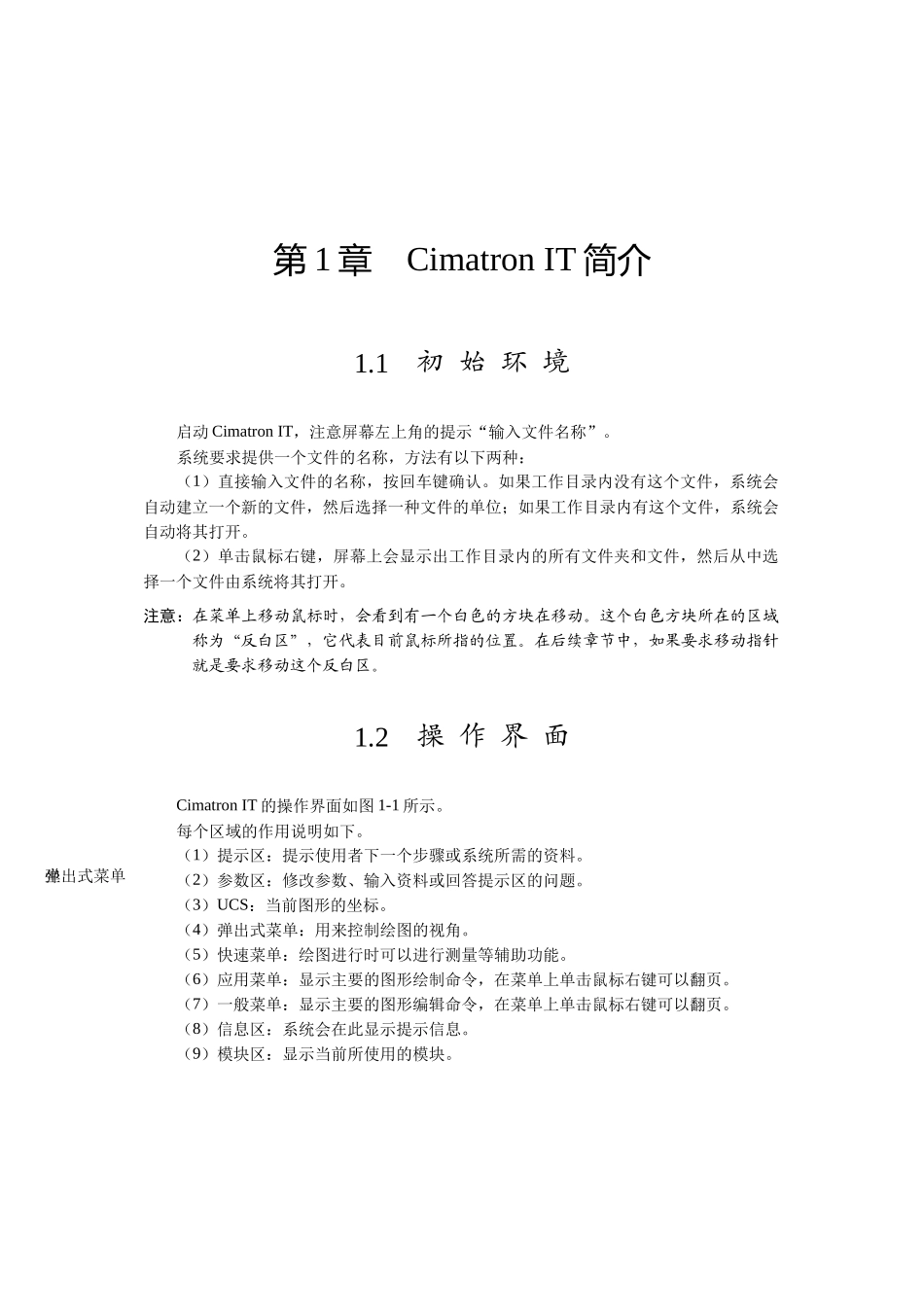

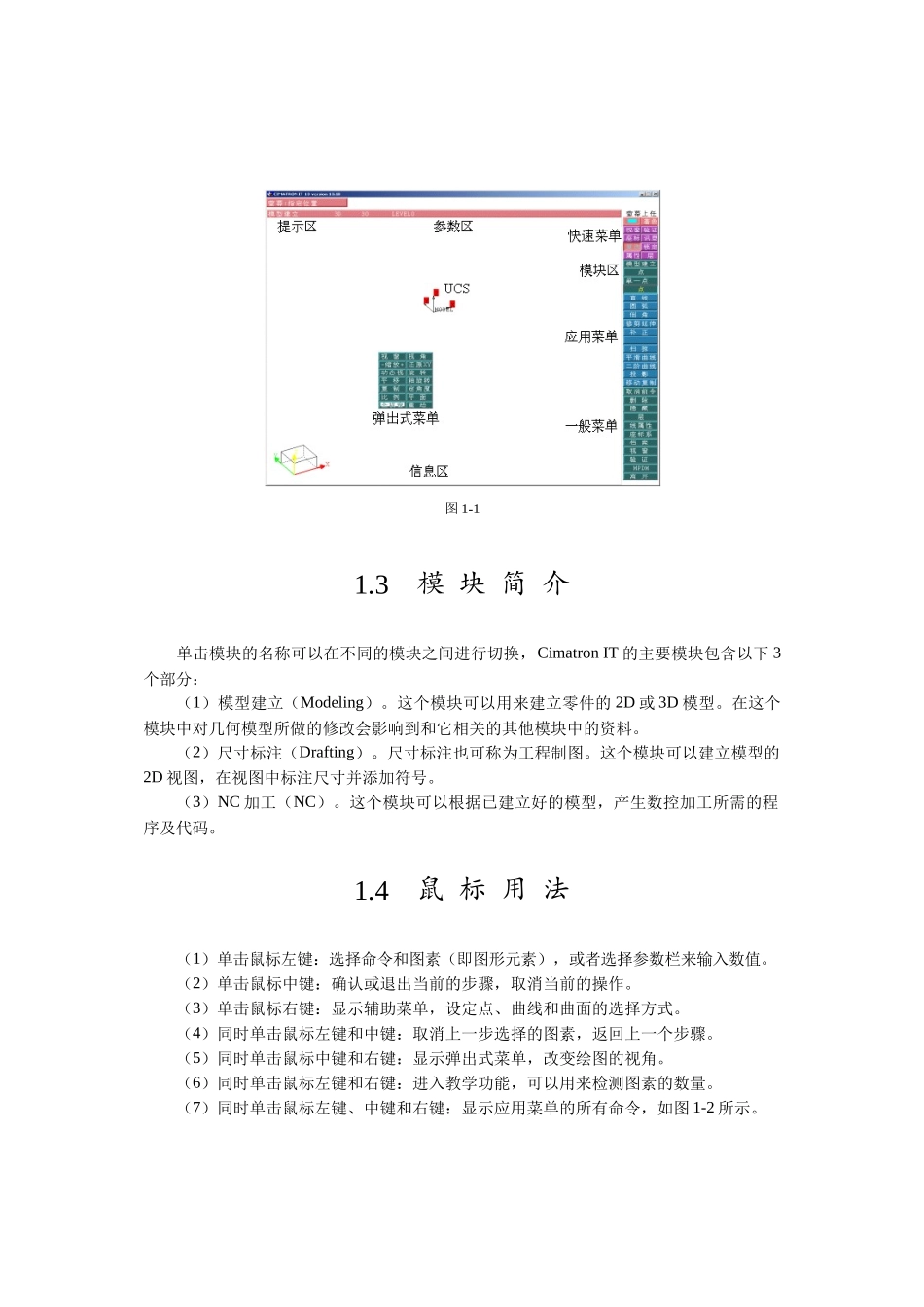

第1章CimatronIT简介1.1初始环境启动CimatronIT，注意屏幕左上角的提示“输入文件名称”。系统要求提供一个文件的名称，方法有以下两种：（1）直接输入文件的名称，按回车键确认。如果工作目录内没有这个文件，系统会自动建立一个新的文件，然后选择一种文件的单位；如果工作目录内有这个文件，系统会自动将其打开。（2）单击鼠标右键，屏幕上会显示出工作目录内的所有文件夹和文件，然后从中选择一个文件由系统将其打开。注意：在菜单上移动鼠标时，会看到有一个白色的方块在移动。这个白色方块所在的区域称为“反白区”，它代表目前鼠标所指的位置。在后续章节中，如果要求移动指针就是要求移动这个反白区。1.2操作界面CimatronIT的操作界面如图1-1所示。每个区域的作用说明如下。（1）提示区：提示使用者下一个步骤或系统所需的资料。（2）参数区：修改参数、输入资料或回答提示区的问题。（3）UCS：当前图形的坐标。（4）弹出式菜单：用来控制绘图的视角。（5）快速菜单：绘图进行时可以进行测量等辅助功能。（6）应用菜单：显示主要的图形绘制命令，在菜单上单击鼠标右键可以翻页。（7）一般菜单：显示主要的图形编辑命令，在菜单上单击鼠标右键可以翻页。（8）信息区：系统会在此显示提示信息。（9）模块区：显示当前所使用的模块。弹出式菜单坐标轴图1-11.3模块简介单击模块的名称可以在不同的模块之间进行切换，CimatronIT的主要模块包含以下3个部分：（1）模型建立（Modeling）。这个模块可以用来建立零件的2D或3D模型。在这个模块中对几何模型所做的修改会影响到和它相关的其他模块中的资料。（2）尺寸标注（Drafting）。尺寸标注也可称为工程制图。这个模块可以建立模型的2D视图，在视图中标注尺寸并添加符号。（3）NC加工（NC）。这个模块可以根据已建立好的模型，产生数控加工所需的程序及代码。1.4鼠标用法（1）单击鼠标左键：选择命令和图素（即图形元素），或者选择参数栏来输入数值。（2）单击鼠标中键：确认或退出当前的步骤，取消当前的操作。（3）单击鼠标右键：显示辅助菜单，设定点、曲线和曲面的选择方式。（4）同时单击鼠标左键和中键：取消上一步选择的图素，返回上一个步骤。（5）同时单击鼠标中键和右键：显示弹出式菜单，改变绘图的视角。（6）同时单击鼠标左键和右键：进入教学功能，可以用来检测图素的数量。（7）同时单击鼠标左键、中键和右键：显示应用菜单的所有命令，如图1-2所示。图1-2（8）按住Ctrl键拖动鼠标左键：对屏幕上的图素进行动态旋转。（9）按住Ctrl键拖动鼠标中键：对屏幕上的图素进行动态平移。（10）按住Ctrl键拖动鼠标右键：对屏幕上的图素进行动态缩放。第2章主要菜单介绍2.1弹出式菜单同时单击鼠标中键和右键可以打开弹出式菜单，主要用来进行视图的转换，如图2-1所示。窗口视图缩放还原XY动态视角旋转平移绕轴旋转复制按角度旋转比例平面满窗重画图2-11．窗口（WIN）依次选择两个对角顶点产生一个方框，将方框范围内的图素放大到充满整个窗口，方框的中心点将位于屏幕的中心。2．缩放（-Z+）在屏幕上的任意位置单击鼠标左键或右键可以进行缩小或放大，所选的位置将位于缩放之后的屏幕中心。3．动态视角（ZPR）在屏幕上的任意位置拖动鼠标左键可以进行动态旋转。如果此时按z键之后再拖动鼠标左键可以进行动态缩放，按p键之后再拖动鼠标左键可以进行动态平移，按r键之后再拖动鼠标左键可以进行动态旋转。注意：z、p、r3个按键必须处于小写状态。4．平移（PAN）在屏幕上的任意位置单击鼠标左键可以进行平移，所选的位置将位于平移之后的屏幕中心。5．比例（SCALE）在屏幕上的任意位置单击鼠标左键可以进行缩小或放大，所选的位置将位于缩放之后的屏幕中心。选择之后输入比例的数值，然后选择【按CR继续】即可。比例小于1表示缩小，比例大于1表示放大。6．满窗（AW）保持当前的视图，将所有可见的图素充满整个窗口。7．视图（PICTUR）在Ciamtron可执行程序的快捷方式的“目标”栏目中加入后缀“–paw”可以在转换视图的时候保持全窗口的状态，如图2-2所示。图2-2（1）选择【视图】命令，如图2-3所示。图2-3（2）选择任意一个视图...
