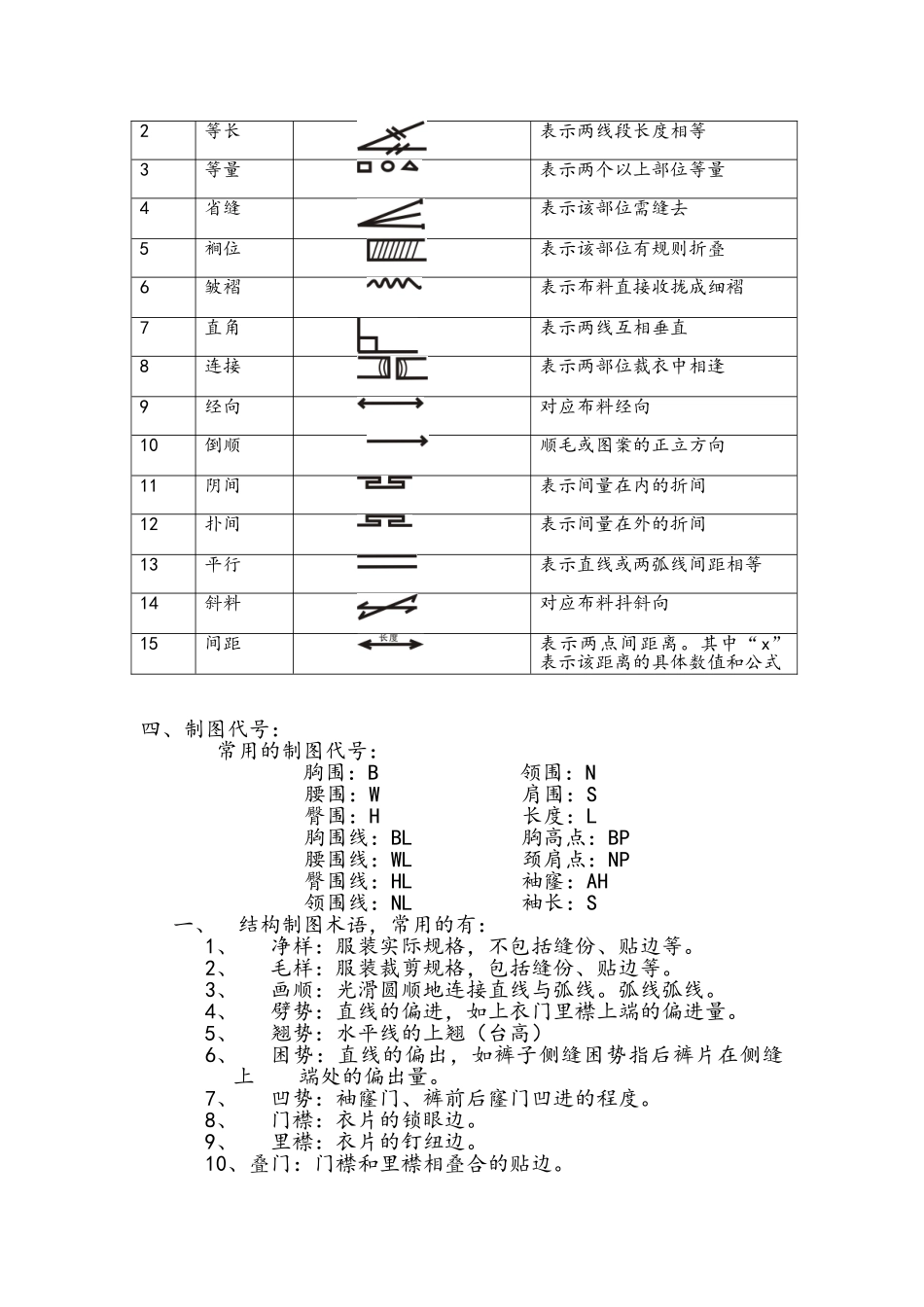

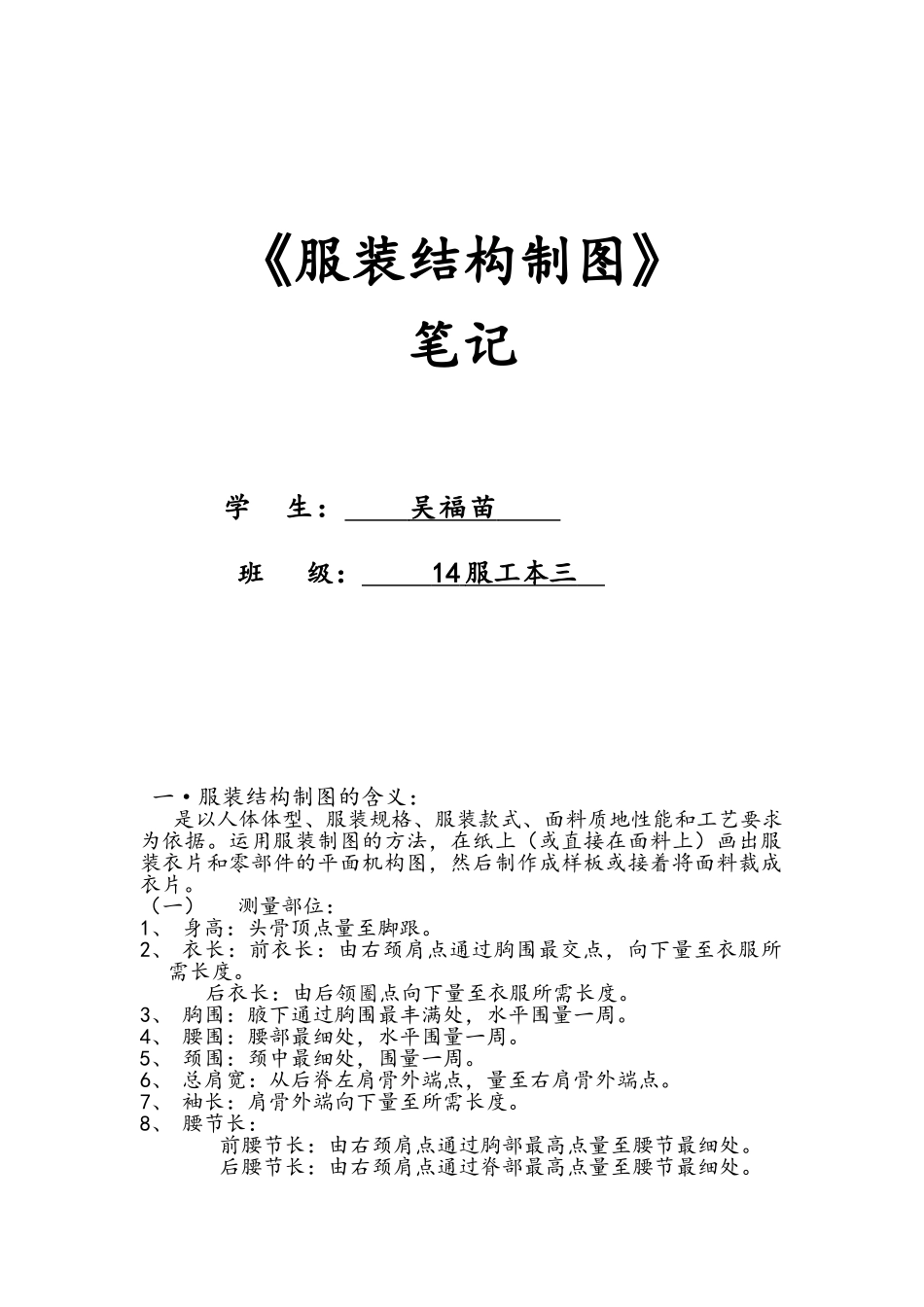

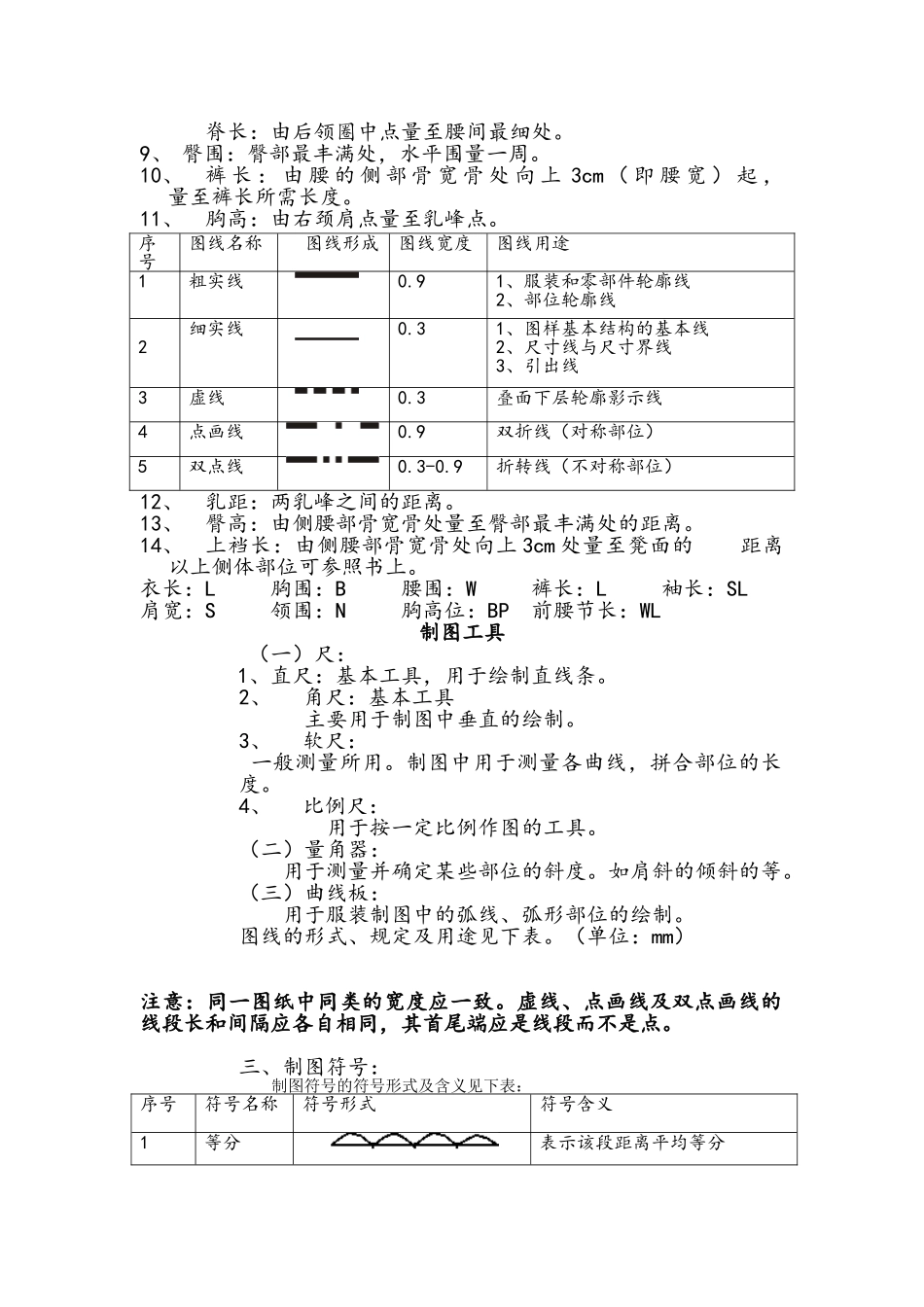

《服装结构制图》笔记学 生： 吴福苗 班 级： 14 服工本三 一·服装结构制图的含义： 是以人体体型、服装规格、服装款式、面料质地性能和工艺要求为依据。运用服装制图的方法，在纸上（或直接在面料上）画出服装衣片和零部件的平面机构图，然后制作成样板或接着将面料裁成衣片。（一）测量部位：1、 身高：头骨顶点量至脚跟。2、 衣长：前衣长：由右颈肩点通过胸围最交点，向下量至衣服所需长度。 后衣长：由后领圈点向下量至衣服所需长度。3、 胸围：腋下通过胸围最丰满处，水平围量一周。4、 腰围：腰部最细处，水平围量一周。5、 颈围：颈中最细处，围量一周。6、 总肩宽：从后脊左肩骨外端点，量至右肩骨外端点。7、 袖长：肩骨外端向下量至所需长度。8、 腰节长： 前腰节长：由右颈肩点通过胸部最高点量至腰节最细处。 后腰节长：由右颈肩点通过脊部最高点量至腰节最细处。 脊长：由后领圈中点量至腰间最细处。9、 臀围：臀部最丰满处，水平围量一周。10、裤 长 ： 由 腰 的 侧 部 骨 宽 骨 处 向 上 3cm （ 即 腰 宽 ） 起 ， 量至裤长所需长度。11、胸高：由右颈肩点量至乳峰点。12、乳距：两乳峰之间的距离。13、臀高：由侧腰部骨宽骨处量至臀部最丰满处的距离。14、上裆长：由侧腰部骨宽骨处向上 3cm 处量至凳面的 距离以上侧体部位可参照书上。衣长：L 胸围：B 腰围：W 裤长：L 袖长：SL 肩宽：S 领围：N 胸高位：BP 前腰节长：WL制图工具 （一）尺： 1、直尺：基本工具，用于绘制直线条。2、角尺：基本工具 主要用于制图中垂直的绘制。3、软尺： 一般测量所用。制图中用于测量各曲线，拼合部位的长度。4、比例尺： 用于按一定比例作图的工具。（二）量角器： 用于测量并确定某些部位的斜度。如肩斜的倾斜的等。（三）曲线板： 用于服装制图中的弧线、弧形部位的绘制。图线的形式、规定及用途见下表。（单位：mm）注意：同一图纸中同类的宽度应一致。虚线、点画线及双点画线的线段长和间隔应各自相同，其首尾端应是线段而不是点。三、制图符号： 制图符号的符号形式及含义见下表：序号符号名称符号形式符号含义1等分表示该段距离平均等分序号图线名称图线形成图线宽度图线用途1粗实线0.91、服装和零部件轮廓线 2、部位轮廓线 2细实线0.31、图样基本结构的基本线2、尺寸线与尺寸界线3、引出线 3虚线0.3叠面下层轮廓影示线4点画线0.9双折线（对称部位）5双点线0.3-0.9折...
