本溪大件设备吊装施工方案

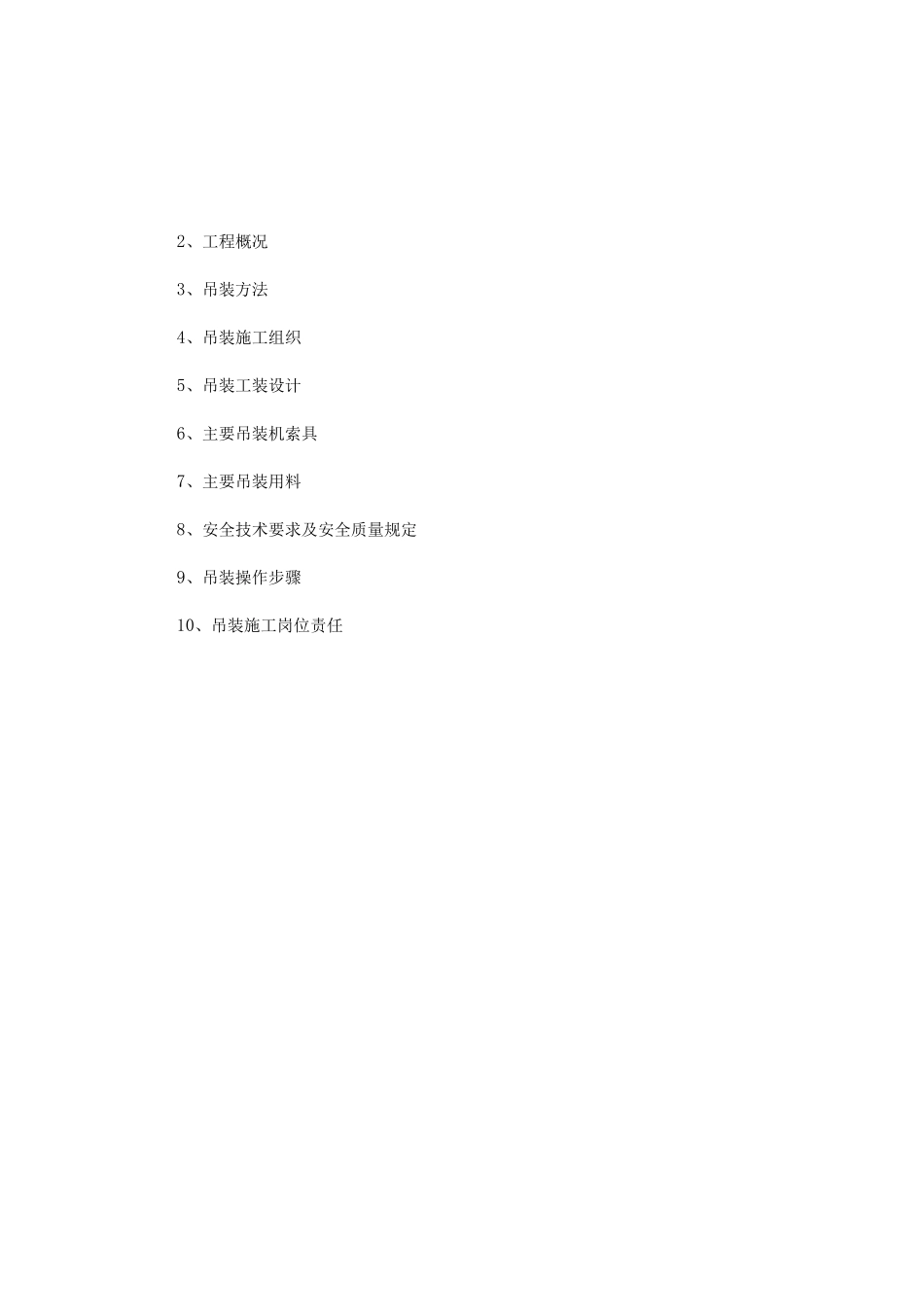

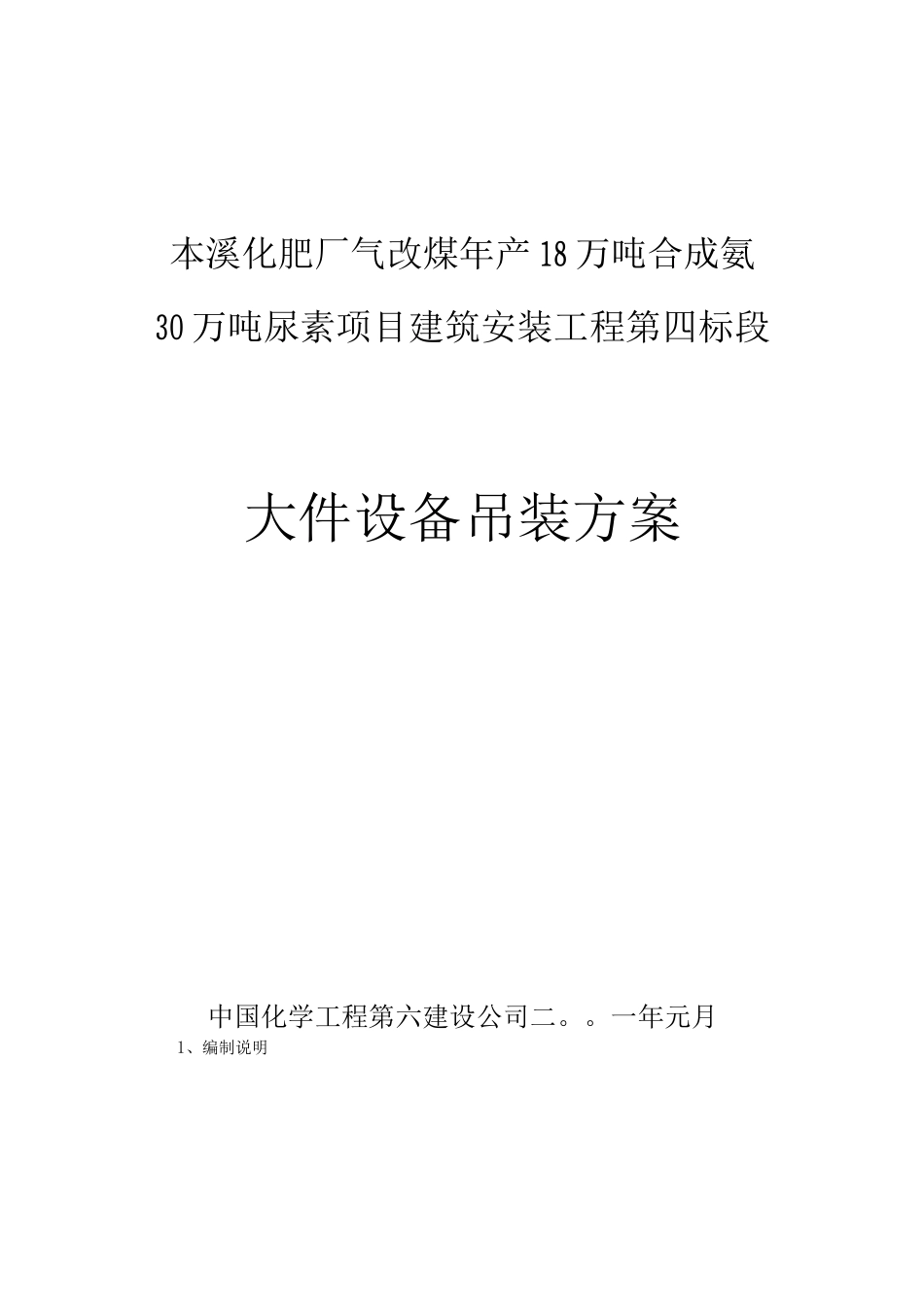

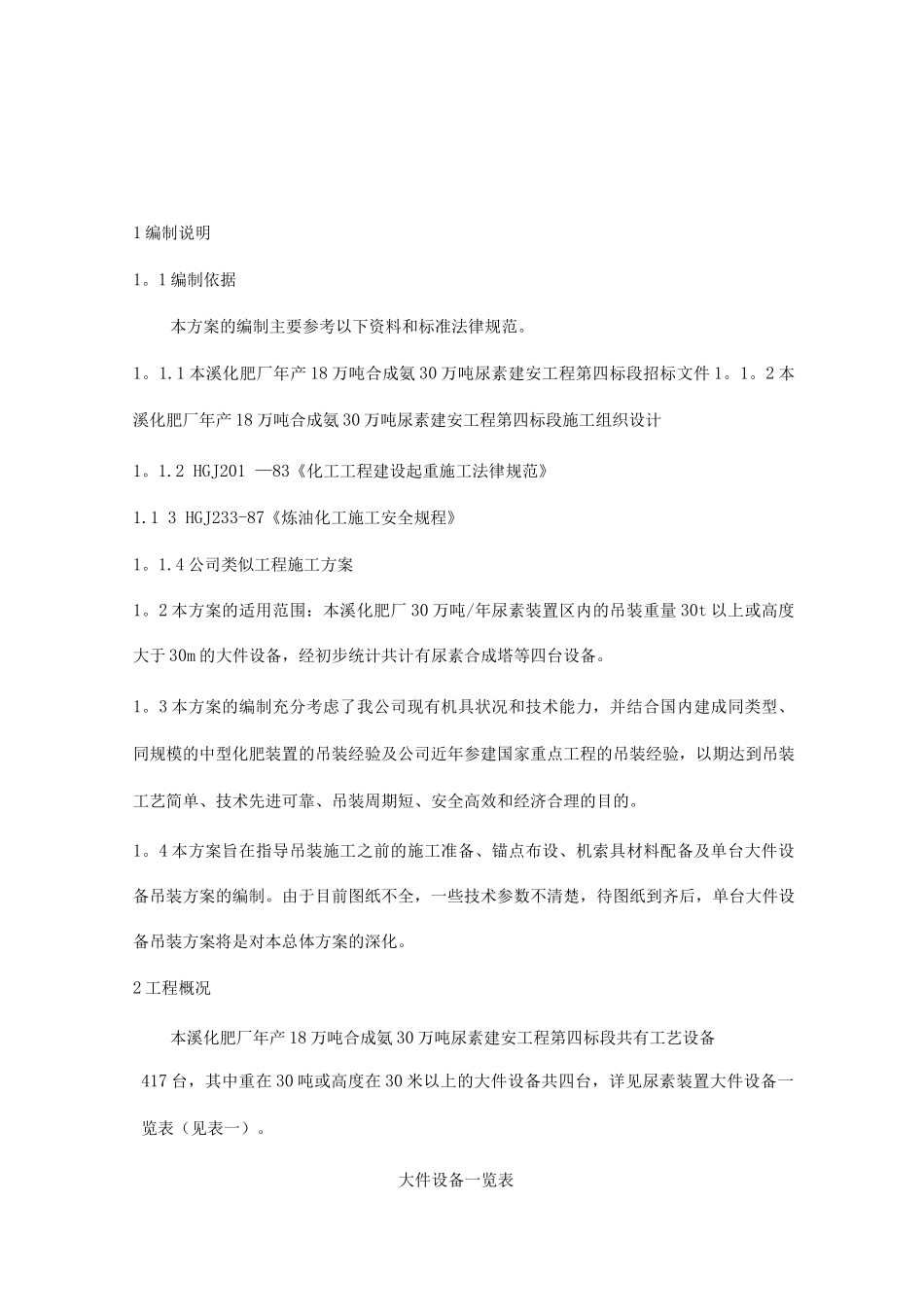

本溪化肥厂气改煤年产 18 万吨合成氨30 万吨尿素项目建筑安装工程第四标段大件设备吊装方案中国化学工程第六建设公司二。。一年元月1、编制说明2、工程概况3、吊装方法4、吊装施工组织5、吊装工装设计6、主要吊装机索具7、主要吊装用料8、安全技术要求及安全质量规定9、吊装操作步骤10、吊装施工岗位责任1 编制说明1。1 编制依据本方案的编制主要参考以下资料和标准法律规范。1。1.1 本溪化肥厂年产 18 万吨合成氨 30 万吨尿素建安工程第四标段招标文件 1。1。2 本溪化肥厂年产 18 万吨合成氨 30 万吨尿素建安工程第四标段施工组织设计1。1.2 HGJ201 —83《化工工程建设起重施工法律规范》1.1 3 HGJ233-87《炼油化工施工安全规程》1。1.4 公司类似工程施工方案1。2 本方案的适用范围：本溪化肥厂 30 万吨/年尿素装置区内的吊装重量 30t 以上或高度大于 30m 的大件设备，经初步统计共计有尿素合成塔等四台设备。1。3 本方案的编制充分考虑了我公司现有机具状况和技术能力，并结合国内建成同类型、同规模的中型化肥装置的吊装经验及公司近年参建国家重点工程的吊装经验，以期达到吊装工艺简单、技术先进可靠、吊装周期短、安全高效和经济合理的目的。1。4 本方案旨在指导吊装施工之前的施工准备、锚点布设、机索具材料配备及单台大件设备吊装方案的编制。由于目前图纸不全，一些技术参数不清楚，待图纸到齐后，单台大件设备吊装方案将是对本总体方案的深化。2 工程概况本溪化肥厂年产 18 万吨合成氨 30 万吨尿素建安工程第四标段共有工艺设备417 台，其中重在 30 吨或高度在 30 米以上的大件设备共四台，详见尿素装置大件设备一览表（见表一）。大件设备一览表序号名称规格(mm)重量(kg )所在工号绝执/LJ 小、状态拆卸状况1尿素合成塔© 21 x 4 x 6622SYNT保温整体2汽提塔© 2322 x 350 x 7018SYNT保温整体31#解吸塔© 11 x 3 x 4。515DESP保温整体42#解吸塔© 11 x 3 x 4.515DESP保温整体注：根据有限资料图纸确定。3 吊装方法3。1 方案概述本方案在初步综合分析了影响尿素装置大件设备吊装的各种制约因素，力求吊装工艺简单合理，分别对不同设备采纳双桅杆抬吊，利用框架吊装方法。3。1.1 汽提塔、解吸塔等均采纳双杆滑移法吊装。桅杆规格和机索具选用均以汽提塔为设计依据.尿素合成塔吊装，利用结构框架、采纳滑移法提吊，仍采纳桅杆上使用的起重滑车组一或两套作为合成塔吊装机...
