本溪市北地跨线桥工程现浇箱梁施工方案

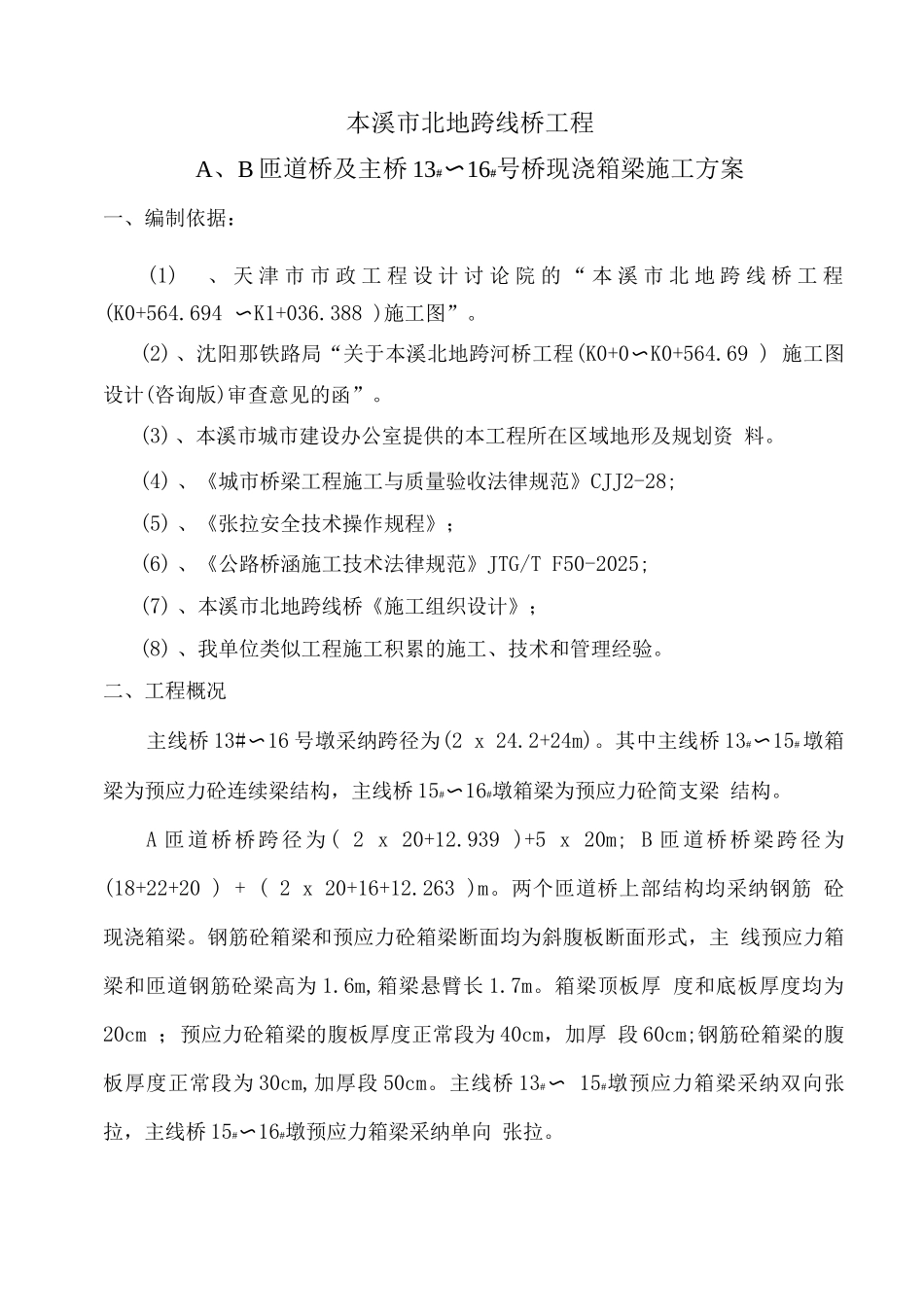

一、 编制依据： - 3 -二、工程概况-3-三、工程数量-4-四、施工部署-4-（一）组织布署.-4-1、总体施工安排-4-2、人员组织-4-3、设备配置-5-4、施工计划安排-6-（二）技术准备-6-（三）现场准备-7-（四）测量准备工作-7-五、施工工艺-7-（一）、箱梁施工总体流程.-7-（二）地基处理-8-（三）支架搭设-8-（四）模板安装-9-（五）支架预压及预拱度设置-9-（六）钢筋绑扎-10-（七）混凝土浇注-11-1、混凝土拌合及运输-11-2、混凝土浇筑前的准备工作-11-3、泵车施工顺序-12-4、泵送混凝土施工工艺-12-5、混凝土的养护、拆模-14-六、现浇箱梁预应力及张拉施工工艺-14-（一）波纹管铺设-14-（二）锚垫板安装-16-（三）钢铰线下料、编束-16-（四）穿束-17-（五）准备工作：-17-（六）锚具，千斤顶的安装-19-1、安装顺序：-19-2、安装技术要求：-19-（七）张拉及锚固-20-（八）孔道真空压浆-22-（九）封锚-24-（十）、张拉安全要求注意事项-25-七、安全文明施工-26-（一）安全文明强制性要求-26-（二）安全文明施工措施-27-（三）预应力张拉安全要求注意事项-28-（四）主要工序安全工作重点内容-30-1、模板工程-30-2、钢筋工程-30-3、混凝土工程-31-八、质量保证措施-31-（一）质量检验标准-32-1、外观鉴定-32-2、实测项目-32-（二）、现浇箱梁浇注预控措施-34-（三）压浆质量要求及注意事项-34-本溪市北地跨线桥工程A、B 匝道桥及主桥 13#〜16#号桥现浇箱梁施工方案一、编制依据：(1)、 天 津 市 市 政 工 程 设 计 讨 论 院 的 “ 本 溪 市 北 地 跨 线 桥 工 程 (K0+564.694 〜K1+036.388 )施工图”。(2) 、沈阳那铁路局“关于本溪北地跨河桥工程(K0+0〜K0+564.69 ) 施工图设计(咨询版)审查意见的函”。(3) 、本溪市城市建设办公室提供的本工程所在区域地形及规划资 料。(4) 、《城市桥梁工程施工与质量验收法律规范》CJJ2-28;(5) 、《张拉安全技术操作规程》；(6) 、《公路桥涵施工技术法律规范》JTG/T F50-2025;(7) 、本溪市北地跨线桥《施工组织设计》；(8) 、我单位类似工程施工积累的施工、技术和管理经验。二、工程概况主线桥 13#〜16 号墩采纳跨径为(2 x 24.2+24m)。其中主线桥 13#〜15# 墩箱梁为预应力砼连续梁结构，主线桥 15#〜16#墩箱梁为预应力砼简支梁 结构。A 匝道桥桥跨径为( 2 x 20+12.939 )+5 x 20m; B 匝道桥桥梁跨径为 (18+22+20 ) + ( 2 x 20+16+12.263 )m。...
