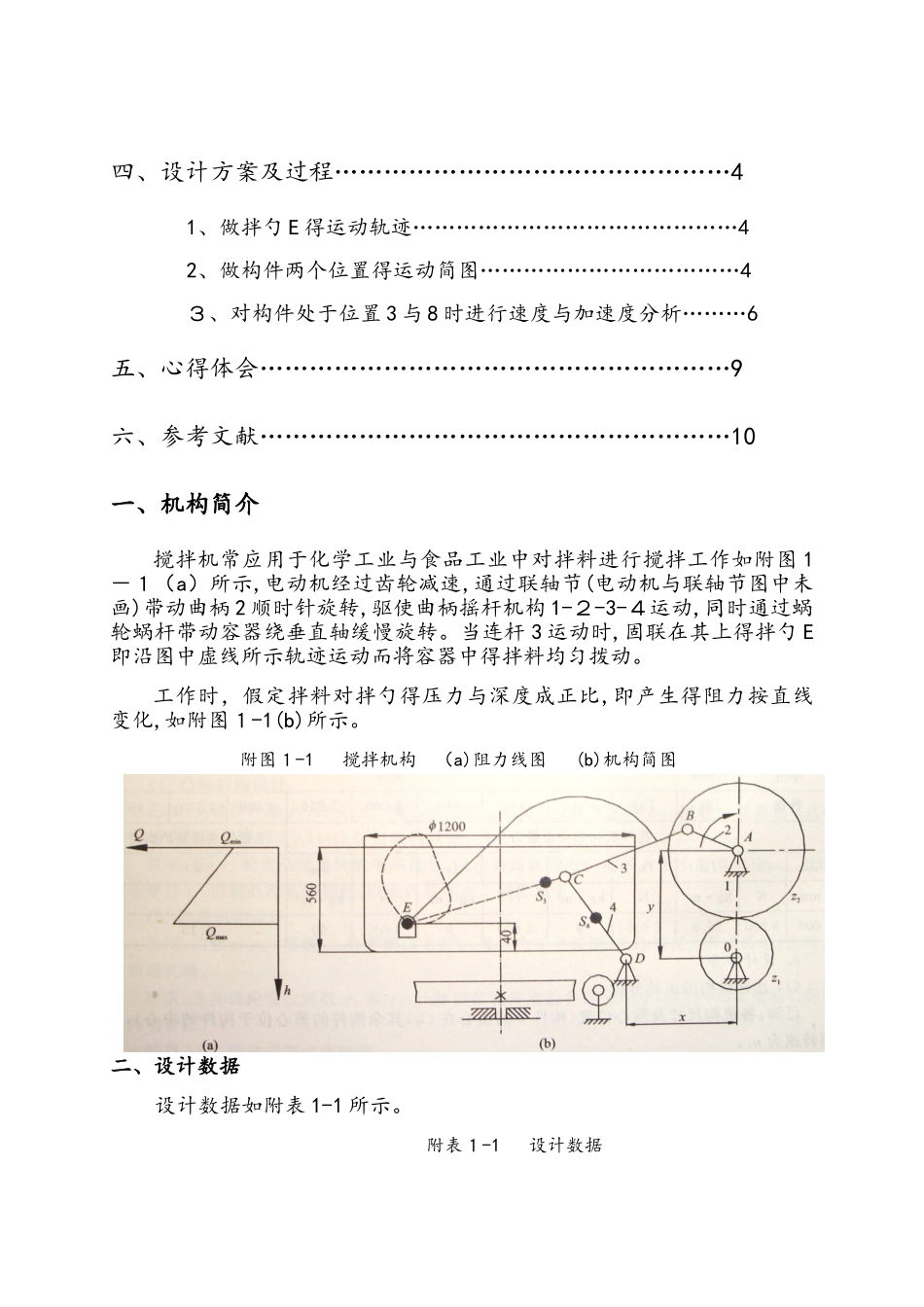

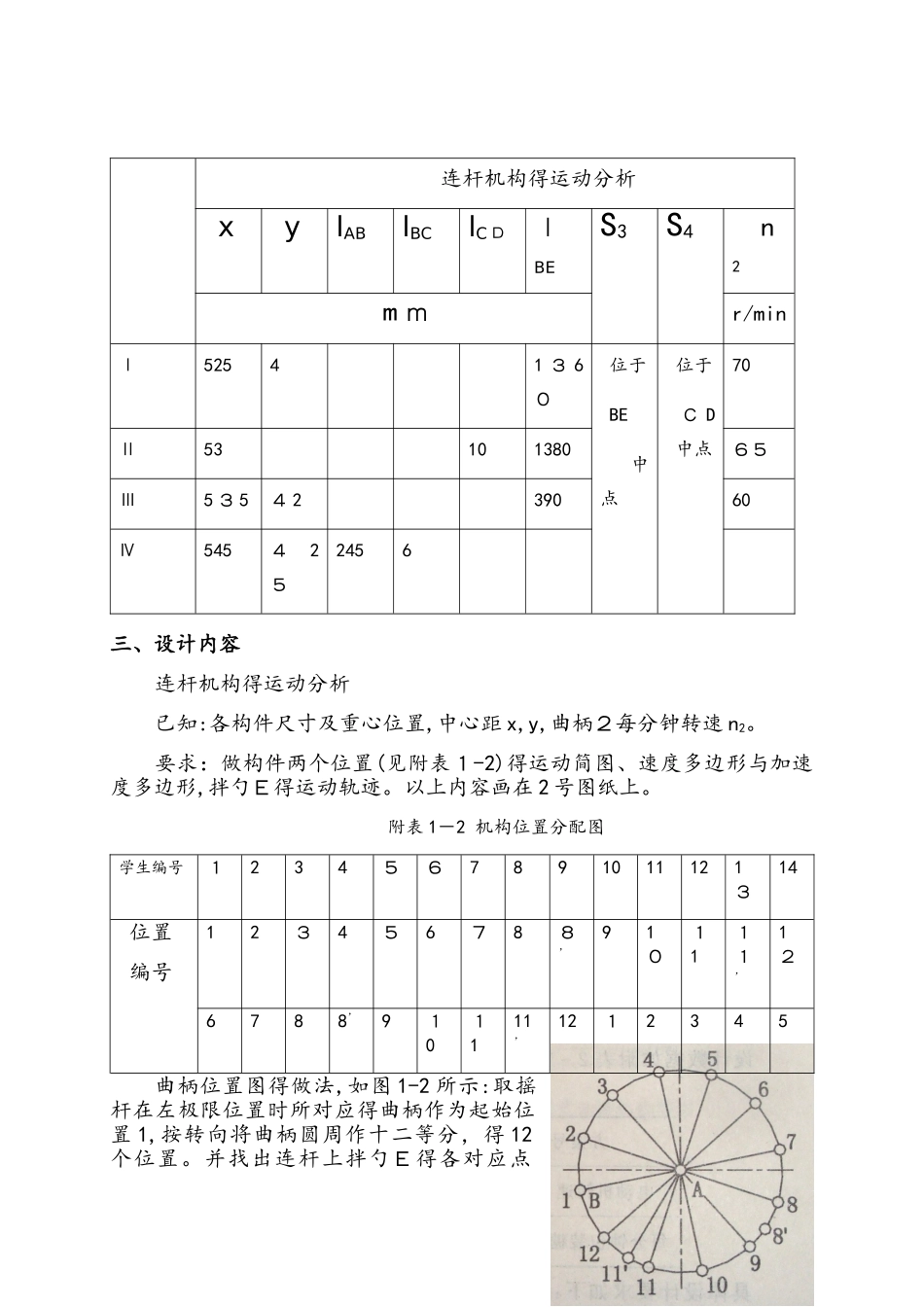

机械设计课程设计说明书设计题目:搅拌机学 院：机械与运载学院专 业:机械设计制造及其自动化 班级学号:202504 ０ 1 ８ 2 ３设 计 者:柯曾杰(组长)同组员：许鹏、黄晨晖、李南指导老师:吴长德 20 １ 0 年 1 月 14 日目 录一、机构简介…………………………………………………2二、设计数据…………………………………………………２三、设计内容…………………………………………………３四、设计方案及过程…………………………………………41、做拌勺 E 得运动轨迹………………………………………42、做构件两个位置得运动简图………………………………4３、对构件处于位置 3 与 8 时进行速度与加速度分析………6五、心得体会…………………………………………………9六、参考文献…………………………………………………10一、机构简介搅拌机常应用于化学工业与食品工业中对拌料进行搅拌工作如附图 1－１（a）所示,电动机经过齿轮减速,通过联轴节(电动机与联轴节图中未画)带动曲柄 2 顺时针旋转,驱使曲柄摇杆机构 1-２-3-４运动,同时通过蜗轮蜗杆带动容器绕垂直轴缓慢旋转。当连杆 3 运动时,固联在其上得拌勺 E即沿图中虚线所示轨迹运动而将容器中得拌料均匀拨动。工作时，假定拌料对拌勺得压力与深度成正比,即产生得阻力按直线变化,如附图１-1(b)所示。附图１-1 搅拌机构 （a)阻力线图 (b)机构简图二、设计数据设计数据如附表 1-1 所示。 附表１-1 设计数据三、设计内容连杆机构得运动分析已知:各构件尺寸及重心位置,中心距 x,y,曲柄２每分钟转速 n2。要求：做构件两个位置(见附表１-2)得运动简图、速度多边形与加速度多边形,拌勺Ｅ得运动轨迹。以上内容画在 2 号图纸上。 附表 1－2 机构位置分配图学生编号１234５６7891011121３14位置编号12３4５6７8８’91０１1１１’1２6788’9１0１111’12１2345曲柄位置图得做法,如图 1-2 所示:取摇杆在左极限位置时所对应得曲柄作为起始位置 1,按转向将曲柄圆周作十二等分，得 12个位置。并找出连杆上拌勺Ｅ得各对应点 连杆机构得运动分析xylABlBClC ＤｌBES3S4 n 2 m ｍr/minⅠ52541 ３ 6０ 位于 BE 中点 位于 Ｃ D 中点70Ⅱ53101380６５Ⅲ5 ３ 5４ 239060Ⅳ545４2５2456E1,E2…E １ 2,绘出正点轨迹。按拌勺得运动轨迹得最低点向下量 40mm 定出容器地面位置,再根据容器高度定出容积顶面位置。并求出拌勺Ｅ离开及进 入 容 ...
